¿Cómo se comprueba que la glicerina interna de los relojes en el kit de testeo analógico para prueba de presión mantiene su nivel adecuado y sin burbujas?
Para garantizar la precisión en las lecturas de presión y proteger los componentes internos del manómetro (el «reloj») contra vibraciones y picos de presión, la glicerina debe estar en un nivel óptimo y, de preferencia, libre de burbujas grandes que obstruyan la lectura.
A continuación, te explico cómo comprobar el nivel, el motivo de las burbujas y el procedimiento exacto para corregirlo:
1. Comprobación del Nivel Adecuado
Los manómetros llenos de líquido nunca se llenan al 100%.
- El nivel correcto: Debe estar entre el 80% y el 85% de la carcasa.
- Por qué hay una cámara de aire: La glicerina se expande y se contrae con los cambios de temperatura. Si el manómetro estuviera completamente lleno, la expansión del líquido aumentaría la presión interna de la carcasa, deformando el tubo Bourdon interno y descalibrando la aguja (marcaría un error de cero).
- Inspección visual: Sostén el manómetro en posición vertical (su posición de trabajo). Deberías ver una burbuja de aire en la parte superior, justo por encima del rango máximo de la escala, sin que tape los números principales.
2. El Problema de las Burbujas y la Presión Interna
Si notas burbujas muy pequeñas dispersas, suele ser por el movimiento o transporte del kit. Sin embargo, el problema principal ocurre cuando la cámara de aire superior se presuriza debido al calor ambiental, lo que desplaza la aguja.
El tapón de ventilación (La clave del mantenimiento)
La mayoría de los manómetros industriales de calidad para kits de testeo cuentan con un tapón de goma en la parte superior que tiene una doble función: sellar el líquido y permitir la ecualización de presión. Estos tapones suelen tener una pestaña que dice «OPEN» / «CLOSE» o una válvula que se puede cortar/pinchar.
3. Procedimiento para Eliminar Burbujas y Ajustar el Nivel
Si necesitas rellenar o ecualizar el manómetro, sigue estos pasos:
Paso 1: Ecualización (Eliminar el error de presión interna)
Si la aguja no marca exactamente «0» antes de la prueba, pon el manómetro en posición vertical y abre momentáneamente la pestaña del tapón de goma (o muévelo suavemente hacia un lado si es de tipo pinza). Escucharás un leve siseo. Esto libera la presión interna acumulada y las burbujas atrapadas en el mecanismo subirán a la superficie. Vuelve a cerrarlo.

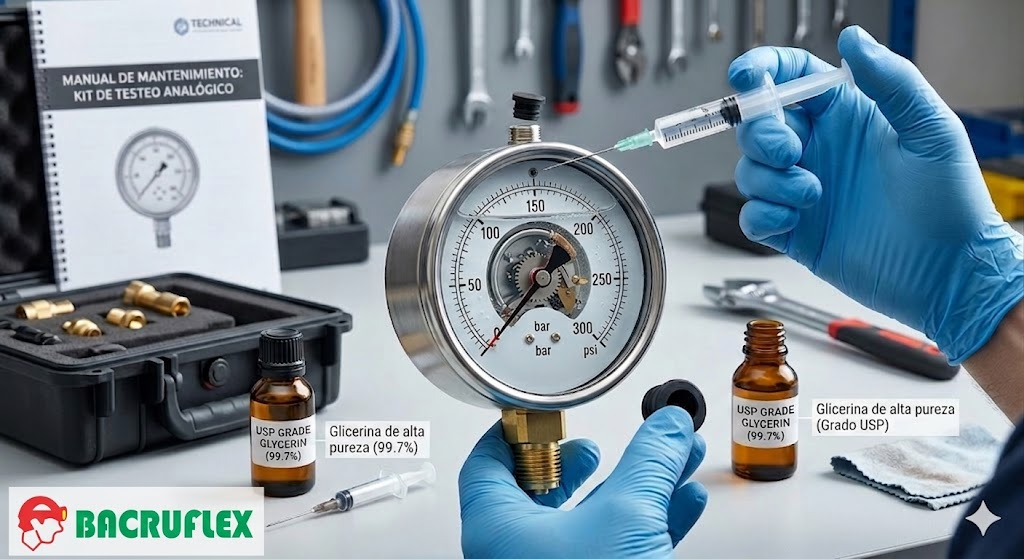

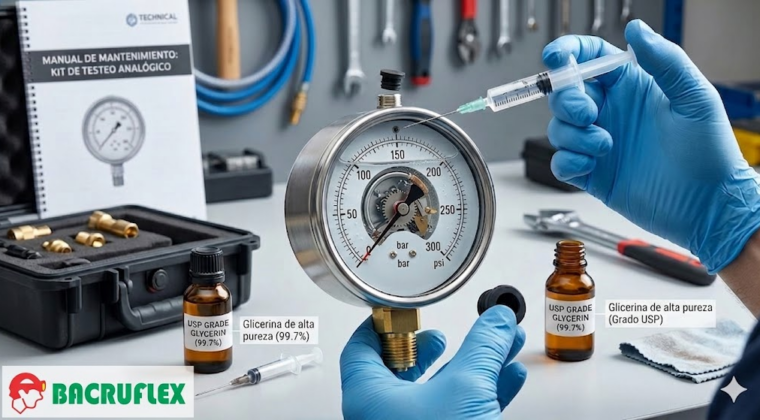

Paso 2: Relleno de glicerina (Si el nivel es inferior al 80%)
Si el nivel ha bajado por alguna microfuga, la burbuja superior será demasiado grande y puede oscilar con la vibración, dificultando la lectura.
- Limpia el área: Asegúrate de que el manómetro esté limpio para que no entre contaminación al mecanismo.
- Retira el tapón: Con ayuda de una pinza de punta fina o un extractor pequeño, retira con cuidado el tapón de goma superior.
- Añade líquido: Utiliza glicerina de alta pureza (grado USP, 99.7%). Puedes usar una jeringa para introducirla de forma controlada.
- Deja el espacio de expansión: Rellena solo hasta dejar una pequeña cámara de aire en la parte superior (el 15% o 20% del volumen total).
- Elimina el aire atrapado: Golpea suavemente el lateral del manómetro con la mano para obligar a las burbujas rebeldes a subir a la superficie.
- Coloca el tapón: Inserta el tapón de goma firmemente y asegúrate de dejarlo en posición «CLOSE» (cerrado) para evitar derrames dentro del maletín del kit de testeo durante el transporte.
