¿Qué ventajas ofrece el montaje modular de válvulas hidráulicas tipo sándwich sobre bloques colectores o sub placas CETOP?

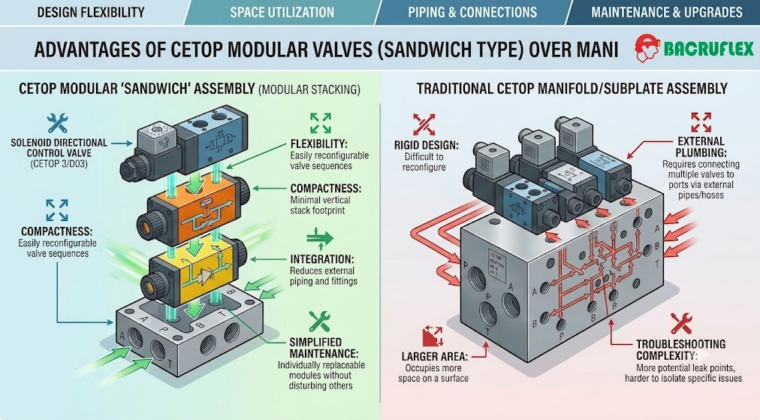

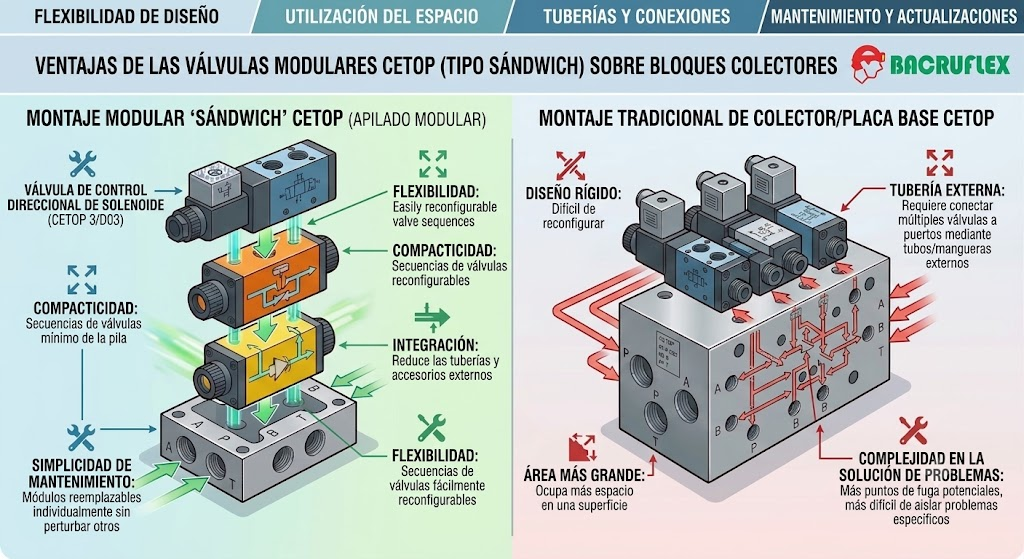

El montaje modular de válvulas hidráulicas tipo sándwich (bajo la norma CETOP / ISO 4401) es una de las soluciones más eficientes en la hidráulica industrial. Cuando se compara con el uso de bloques colectores convencionales o subplacas individuales, el sistema sándwich ofrece ventajas críticas en diseño, espacio y mantenimiento.
Aquí te detallo las principales ventajas de este tipo de montaje:
1. Máxima reducción de espacio y compacidad
Al apilar las válvulas (reguladoras de flujo, de retención, reductoras de presión, etc.) directamente debajo de la válvula direccional principal, eliminas la necesidad de tuberías, mangueras y conexiones intermedias.
- El resultado es un bloque compacto y vertical que ocupa una fracción del espacio que requerirían múltiples subplacas individuales conectadas entre sí.
2. Eliminación de puntos de fuga potenciales
Cada conexión de tubería o manguera en un sistema hidráulico es un punto de riesgo para las fugas de aceite.
- Al utilizar el montaje modular sándwich, las conexiones entre válvulas se realizan mediante canales internos sellados con juntas tóricas (O-rings) integradas.
- Menos roscas y mangueras se traducen directamente en un sistema mucho más limpio y seguro.
3. Flexibilidad y facilidad de modificación (Escalabilidad)
Si las necesidades del circuito cambian, el sistema modular es sumamente noble:
- Sin rediseñar el bloque: Si necesitas añadir una válvula de retención pilotada o un regulador de caudal a un actuador específico, solo debes desmontar la válvula direccional superior, insertar la nueva válvula modular «sándwich» en la pila y volver a ajustar los pernos.
- En un bloque colector macizo tradicional, añadir una función no contemplada en el diseño original suele requerir un costoso mecanizado nuevo o añadir molestas tuberías externas.
4. Mantenimiento y diagnóstico simplificados
Cada estación de la pila modular corresponde a un actuador o función específica, lo que facilita enormemente el rastreo de fallas.
- Sustitución rápida: Si una válvula falla, solo se retiran los pernos de sujeción vertical (tie-rods o espárragos) de esa pila, se reemplaza el módulo defectuoso y se vuelve a ajustar. El tiempo de inactividad de la maquinaria disminuye drásticamente en comparación con el desmontaje de líneas de tuberías complejas.
5. Menor pérdida de carga y mejor respuesta
Los canales internos de los módulos CETOP estándar están optimizados para mantener un flujo continuo y uniforme.
- Al reducir la longitud del recorrido del fluido y eliminar los codos o transiciones bruscas de las mangueras, se minimiza la pérdida de carga por fricción (caída de presión), lo que mejora la eficiencia energética global del sistema.

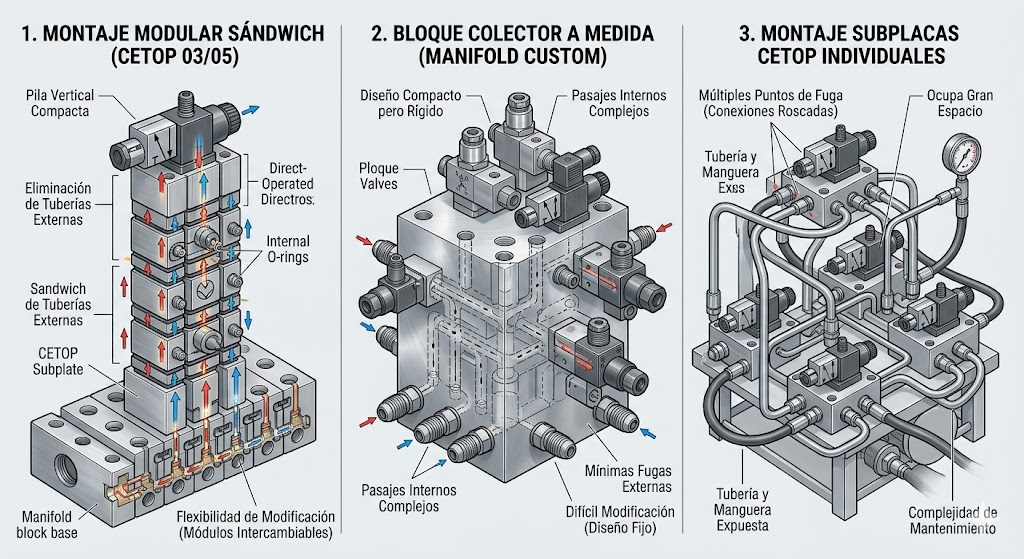

Resumen de comparación rápida
| Característica | Montaje Modular Sándwich | Bloques Colectores a Medida | Subplacas Individuales |
| Flexibilidad de diseño | Alta (Modificable en sitio) | Baja (Diseño rígido final) | Media (Requiere re-entubar) |
| Espacio requerido | Mínimo (Apilamiento vertical) | Medio (Compacto pero plano) | Alto (Disperso) |
| Riesgo de fugas | Muy Bajo (Sellado por O-rings) | Bajo | Alto (Múltiples conexiones) |
| Costo inicial | Económico (Componentes estándar) | Alto (Mecanizado a medida) | Bajo (Pero costoso en mano de obra) |
Nota técnica a considerar: La única limitación física del montaje sándwich es la altura de la pila. Generalmente se recomienda no apilar más de 4 o 5 válvulas modulares por estación para evitar la flexión de los pernos de sujeción bajo altas presiones o vibraciones, y para asegurar un sellado uniforme en todos los niveles.
