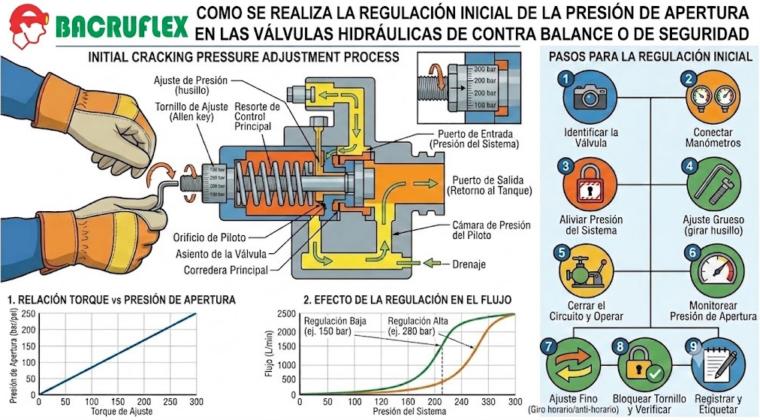

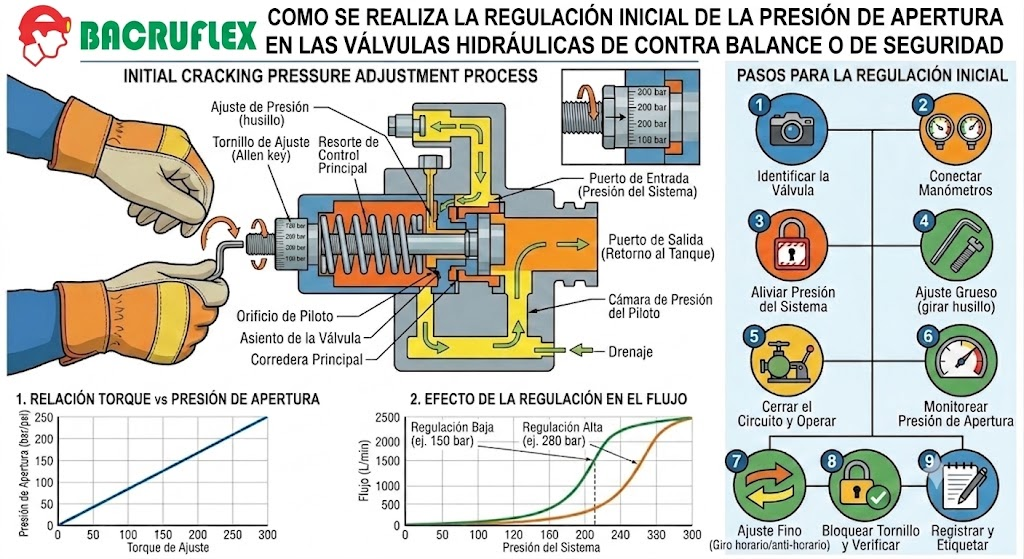

¿Cómo se realiza la regulación inicial de la presión de apertura en las válvulas hidráulicas de contra balance o de seguridad?
La regulación inicial de la presión de apertura en las válvulas de contrabalance (también llamadas de frenado) y en las válvulas de seguridad (alivio) es un procedimiento crítico para garantizar tanto el movimiento controlado de la carga como la protección del sistema hidráulico.
Aunque comparten principios físicos, el enfoque de calibración varía según el tipo de válvula debido a su función. Aquí te detallo el proceso paso a paso para cada una:

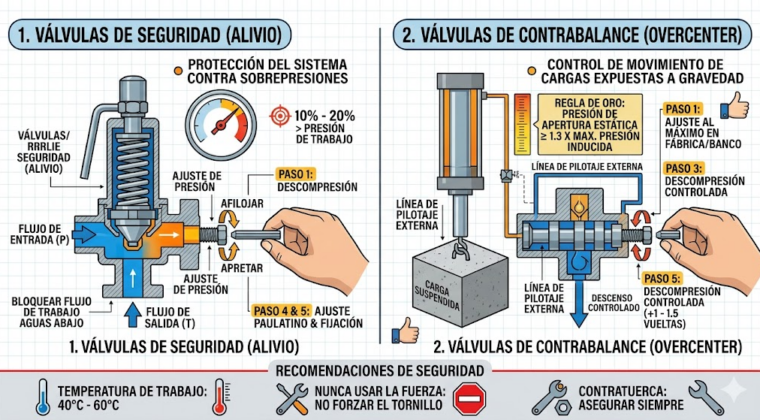

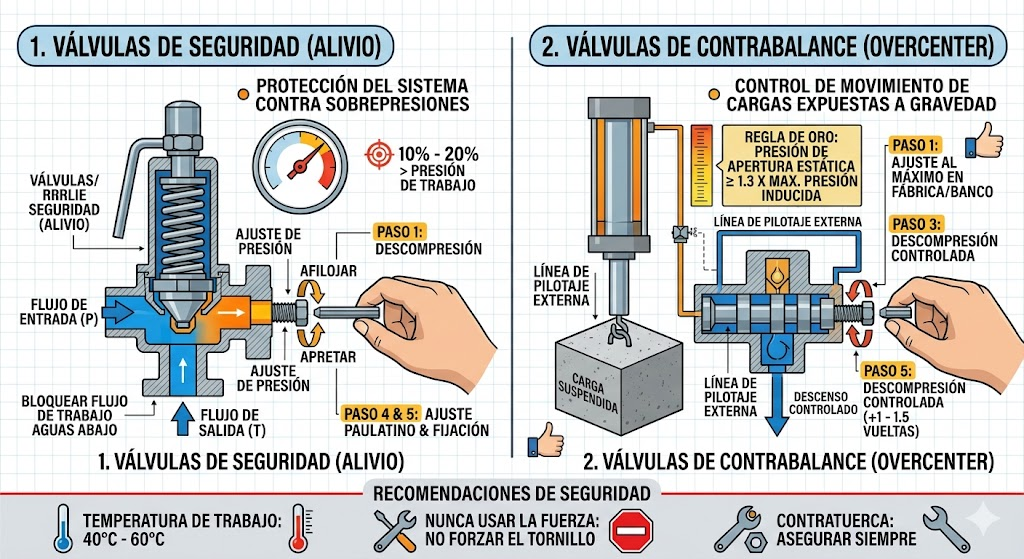

1. Válvulas de Seguridad (Alivio / Limitadoras de Presión)
Estas válvulas protegen al sistema contra sobrepresiones. Su regulación inicial se realiza bloqueando el flujo para forzar a la válvula a abrirse al límite deseado.
Preparación y Equipamiento
- Un manómetro confiable e instalado lo más cerca posible de la entrada de la válvula (puerto P).
- Herramientas para el ajuste (llave Allen o llave fija) y para aflojar la contratuerca de seguridad.
Paso a Paso del Ajuste
- Descompresión inicial: Con el sistema apagado, afloja el tornillo de regulación casi por completo (girando en sentido antihorario). Esto asegura que la válvula se abra a una presión muy baja cuando arranques el equipo, evitando picos de presión peligrosos.
- Bloqueo del circuito: Obstruye de forma segura la línea de trabajo aguas abajo (por ejemplo, extendiendo un cilindro hasta el final de su carrera o cerrando una válvula de paso de alta presión).
- Arranque del sistema: Enciende la bomba hidráulica y acciona el comando para enviar flujo hacia la válvula.
- Ajuste paulatino: Gira el tornillo de regulación en sentido horario lentamente. Verás cómo la aguja del manómetro comienza a subir.
- Fijación del objetivo: Continúa apretando hasta que el manómetro marque la presión de diseño especificada por el fabricante (por lo general, un 10% a 20% por encima de la presión máxima de trabajo del circuito).
- Bloqueo: Aprieta la contratuerca de fijación para evitar que las vibraciones descalibren el tornillo.
2. Válvulas de Contrabalance (Overcenter / Holding Valves)
Estas válvulas controlan cargas suspendidas (evitan que caigan por gravedad) y combinan una presión de rotura térmica/estática con una línea de pilotaje externa. Su regulación inicial requiere un cuidado extremo porque se trabaja con cargas reales o simuladas.
La Regla de Oro del Ajuste
Importante: Por seguridad y para evitar el «efecto galope» (vibración o saltos en el cilindro), la presión de apertura estática de la válvula de contrabalance se debe regular a un mínimo de 1.3 veces (130%) la máxima presión inducida por la carga.
Si la carga máxima genera una presión de 100 bar en el cilindro, la válvula debe calibrarse para abrir por presión directa a 130 bar. El diferencial restante se vencerá mediante la presión de pilotaje cuando el operador decida mover el mecanismo.
Paso a Paso del Ajuste (Método Seguro)
- Ajuste al máximo en fábrica/banco (Recomendado): Antes de montar la válvula o antes de suspender la carga, aprieta el tornillo de regulación al máximo (sentido horario). Esto asegura que la válvula esté «completamente cerrada» y retenga la carga de forma segura al arrancar.
- Montaje y elevación de la carga: Con la válvula totalmente ajustada, enciende el equipo y eleva la carga máxima de trabajo a una altura segura. Coloca los mandos en posición neutral.
- Descompresión controlada: Con la carga suspendida y el motor del equipo apagado (o el circuito de pilotaje sin presión), empieza a aflojar el tornillo de regulación (sentido antihorario) de forma muy lenta.
- Identificación del punto de rotura: Sigue aflojando hasta que la carga comience a descender levemente por sí sola (este es el punto donde la presión de la carga vence al resorte).
- Margen de seguridad (Margen del 30%): En cuanto la carga empiece a moverse, detente. Vuelve a apretar el tornillo (sentido horario) aproximadamente entre 1 y 1.5 vueltas (dependiendo del paso de rosca del fabricante) para volver a asegurar la carga y otorgar ese margen del 30% superior a la presión inducida.
- Prueba dinámica: Enciende el equipo y acciona el descenso. El movimiento debe ser suave. Si el cilindro zapatea o vibra, significa que el ajuste está muy cerca de la presión de la carga; se debe apretar un cuarto de vuelta más el tornillo.
- Aseguramiento: Ajusta firmemente la contratuerca metálica.
Recomendaciones de Seguridad
- Temperatura de trabajo: Realiza la regulación final cuando el aceite hidráulico se encuentre a su temperatura normal de operación (usualmente entre 40°C y 60°C), ya que la viscosidad altera levemente el comportamiento del flujo.
- Nunca uses la fuerza: Si el tornillo de regulación llega a su tope mecánico, no lo fuerces; podrías dañar el asiento del poppet o deformar el resorte interno. Si no alcanzas la presión deseada, el resorte instalado pertenece a otro rango de presión.
