En el mundo de la oleohidráulica, la configuración del centro de una válvula de solenoide (cuando está en su posición de reposo o «neutral», sin energía eléctrica) es fundamental. Determina qué pasa con el flujo de aceite y la presión del sistema cuando no estás activando ningún movimiento.

Aquí te explico de forma sencilla qué significa cada una de estas configuraciones y cuándo se utilizan:

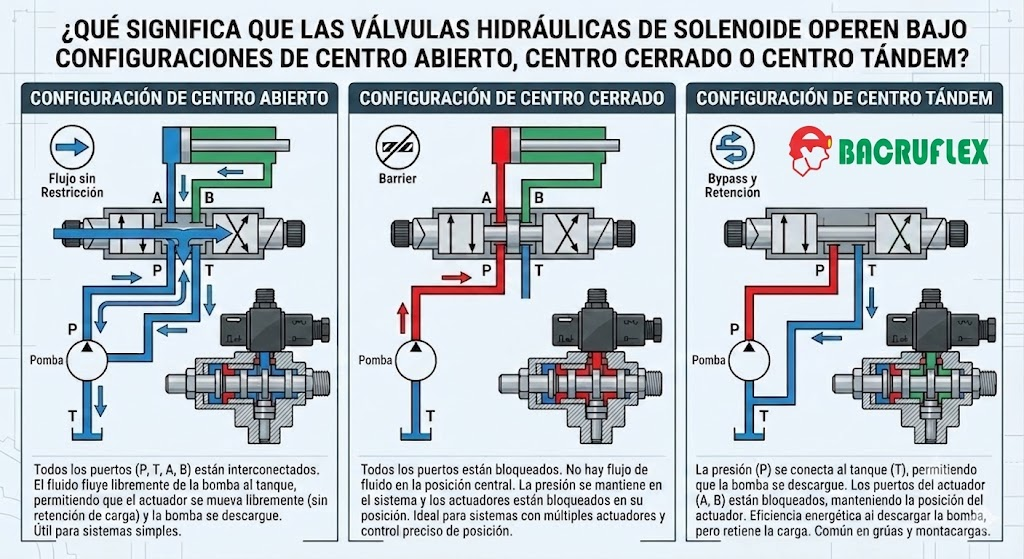

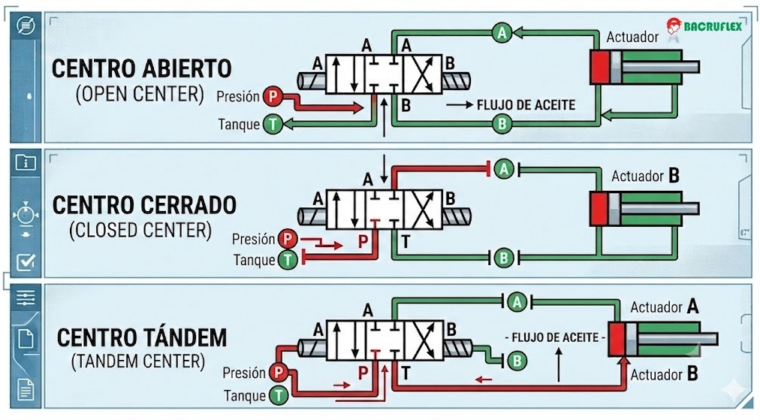

1. Centro Abierto (Open Center)

En esta configuración, en la posición neutral, todas las vías están interconectadas. El puerto de presión ($P$), el de retorno al tanque ($T$), y los puertos de trabajo ($A$ y $B$) están comunicados entre sí.

• ¿Qué pasa con el aceite? La bomba envía el aceite directamente de vuelta al tanque con una presión mínima.
• ¿Qué pasa con el actuador (cilindro o motor)? Al estar los puertos $A$ y $B$ conectados al tanque, el actuador queda «libre» o en flotación. Si una fuerza externa lo empuja, se moverá.
• Ventaja: El sistema no genera calor ni consume energía innecesaria mientras está en reposo porque el aceite fluye sin restricción hacia el tanque.
• Uso común: Maquinaria donde se requiere que el implemento se mueva libremente al detenerse, o en sistemas simples de una sola bomba fija.

2. Centro Cerrado (Closed Center)

Aquí, en la posición neutral, todos los puertos están completamente bloqueados. El paso de $P$, $T$, $A$ y $B$ está cerrado.

• ¿Qué pasa con el aceite? El aceite de la bomba no puede ir al tanque a través de la válvula. La presión se acumula inmediatamente en la línea $P$. Esto requiere una bomba de caudal variable (que reduce su flujo a cero al alcanzar la presión máxima) o una válvula de alivio que desvíe el exceso.
• ¿Qué pasa con el actuador? Queda completamente bloqueado en su posición. El aceite atrapado en las líneas $A$ y $B$ impide que el cilindro se mueva, soportando la carga firmemente.
• Ventaja: Permite mantener la presión del sistema lista para alimentar múltiples válvulas a la vez de forma independiente y rápida.
• Uso común: Sistemas hidráulicos complejos, maquinaria pesada y aplicaciones donde se necesita mantener cargas suspendidas de forma segura y precisa.

3. Centro Tándem (Tandem Center)

Es una configuración híbrida muy eficiente. En la posición neutral, el puerto de presión ($P$) está conectado directamente al tanque ($T$), pero los puertos de trabajo ($A$ y $B$) están bloqueados.

• ¿Qué pasa con el aceite? Al igual que en el centro abierto, el aceite de la bomba fluye libremente de regreso al tanque a baja presión, lo que evita el desgaste del motor y el calentamiento del aceite.
• ¿Qué pasa con el actuador? Al igual que en el centro cerrado, los puertos $A$ y $B$ están sellados, por lo que el cilindro o motor hidráulico se queda congelado en su posición actual, sosteniendo la carga.
• Ventaja: Combina lo mejor de ambos mundos: mantiene la carga fija de manera segura sin necesidad de consumir energía ni generar calor mientras el sistema está en espera.
• Uso común: Grúas, camiones volcadores (tolvas) y maquinaria agrícola o de construcción donde se requiere sostener un peso en el aire de forma segura mientras la bomba descansa.

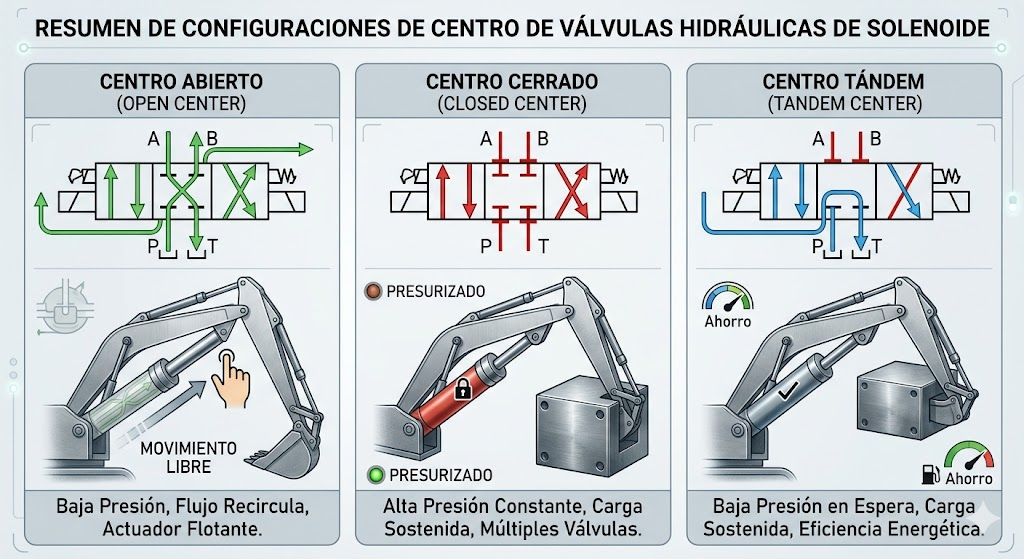

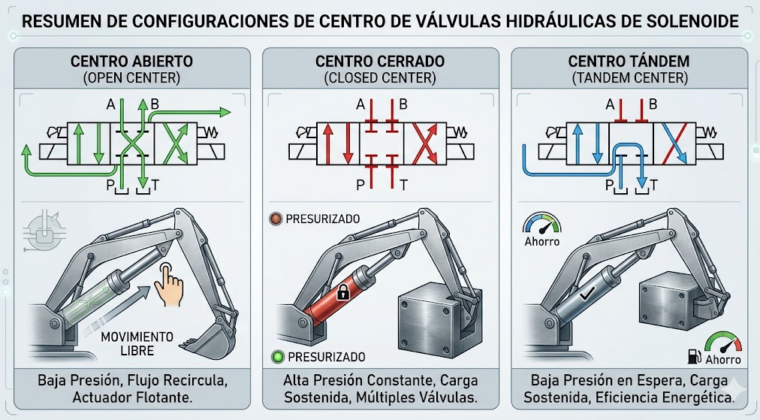

Resumen Rápido de Selección
