¿Qué tipo de conexiones de entrada CGA utiliza el regulador CONCOA según la normativa de seguridad de cilindros de gases?
Los reguladores CONCOA no utilizan un único tipo de conexión de entrada; en su lugar, se configuran de fábrica con la conexión CGA (Compressed Gas Association) específica que corresponda al gas exacto y a la presión del cilindro que vas a utilizar.
Esta asignación cumple estrictamente con la normativa de seguridad de cilindros de gases (estándar CGA V-1), cuyo objetivo principal es evitar la conexión accidental de gases incompatibles (lo que podría provocar explosiones, contaminación o reacciones químicas violentas dentro del regulador).
Mecanismos de Seguridad en las Conexiones CGA
La normativa CGA indexa las conexiones mediante variaciones físicas específicas para que sea mecánicamente imposible conectar un regulador diseñado para un gas en un cilindro de otra naturaleza. Estas diferencias incluyen:
- Sentido de la rosca: Rosca derecha (RH) para gases no inflamables y oxidantes; rosca izquierda (LH) para gases inflamables. Las conexiones con rosca izquierda suelen tener una ranura distintiva en la tuerca.
- Tipo de rosca: Hilos de rosca internos (hembra) o externos (macho).
- Diámetro y paso: Dimensiones exactas medidas en pulgadas y número de hilos por pulgada (por ejemplo,
.903"-14 NGO). - Diseño del asiento del niple: Superficies de sellado planas, cónicas o con empaquetaduras (washers) específicas.

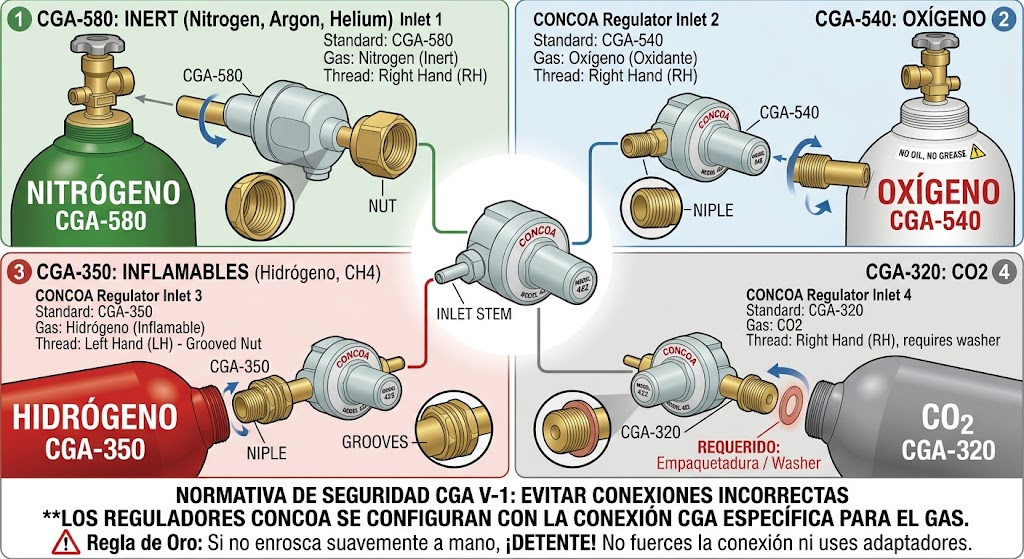

Conexiones CGA Más Comunes en Reguladores CONCOA
Dependiendo del modelo de regulador CONCOA (como las populares series de alta pureza 402 y 422), las entradas más solicitadas según el gas de servicio son:
| Conexión CGA | Tipo de Gas Común | Tipo de Rosca / Especificación de Seguridad |
| CGA-580 | Gases Inertes (Nitrógeno, Argón, Helio) | Rosca Derecha, Interna (Hembra) |
| CGA-540 | Oxígeno ($O_2$) | Rosca Derecha, Externa (Macho) – Prohibido usar aceites o grasas |
| CGA-350 | Gases Inflamables (Hidrógeno, Monóxido de Carbono) | Rosca Izquierda, Externa (Macho) |
| CGA-320 | Dióxido de Carbono ($CO_2$) | Rosca Derecha, Externa (Macho) – Requiere arandela de sellado plana |
| CGA-590 | Aire Comprimido (Industrial) | Rosca Izquierda, Interna (Hembra) |
| CGA-346 | Aire Comprimido (Grado Médico / Respirable) | Rosca Derecha, Externa (Macho) |
| CGA-510 | Acetileno / GLP | Rosca Izquierda, Interna (Hembra) |
| CGA-330 / 660 | Gases Corrosivos o Tóxicos (como Amoníaco o Cloro) | Diseños especiales con materiales compatibles (ej. acero inoxidable 316L) |
Regla de Oro de Seguridad: Si la tuerca de la conexión CGA de tu regulador CONCOA no enrosca suavemente y de forma manual en la válvula del cilindro, detente inmediatamente. Nunca fuerces una conexión ni utilices adaptadores improvisados, ya que esto anula los mecanismos de seguridad de la normativa CGA y puede generar fugas críticas o fallas por sobrepresión.
