¿Cómo se realiza de forma segura el procedimiento de purga al instalar un regulador CONCOA en una línea de gas inflamable?
La purga en un regulador de alta pureza (como los sistemas CONCOA) instalada en una línea de gas inflamable es un paso crítico. El objetivo principal es eliminar el oxígeno y la humedad atrapados en el cuerpo del regulador antes de introducir el gas combustible, evitando así la creación de una mezcla explosiva dentro del sistema.
Para gases inflamables, el método estándar y más seguro es la purga por ciclos de presión y evacuación utilizando un gas inerte (generalmente Nitrógeno o Argón), idealmente a través de un sistema de purga dedicado (como una T de purga CONCOA).
Regla de oro de seguridad: Nunca uses el propio gas inflamable para purgar el aire atrapado al inicio del montaje. La mezcla inicial de aire/gas inflamable dentro del regulador puede encenderse por compresión adiabática (calentamiento rápido al abrir la válvula del cilindro).

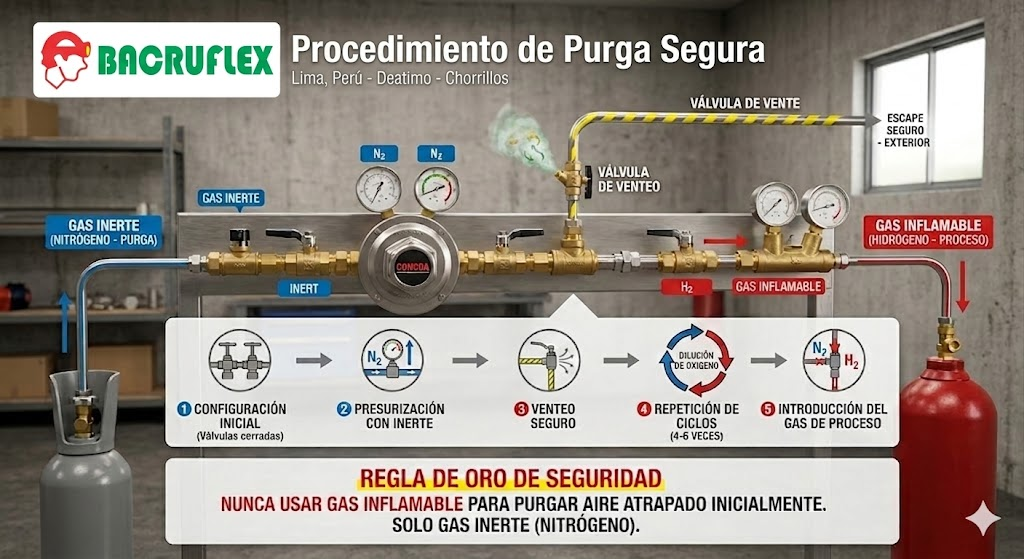

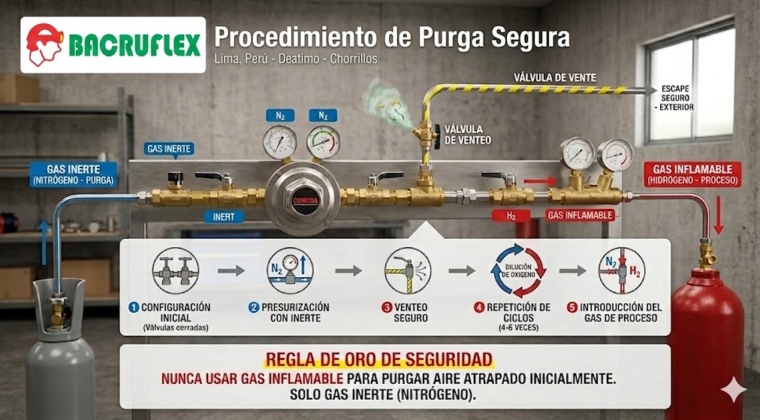

Procedimiento de Purga Segura (Ciclos de Presión)
Este orden de pasos es estricto. Alterar la secuencia puede liberar gas inflamable a la atmósfera o introducir contaminantes.
1.Verificación inicial y conexiones:Paso de seguridad previo.
Asegúrate de que el regulador CONCOA esté firmemente conectado a la fuente de gas. Cierra por completo la perilla de control del regulador (girando a la izquierda) y cierra la válvula de salida del sistema. La línea de venteo de la purga debe estar conectada a un sistema de escape seguro o al exterior.
2.Presurización con gas inerte:Desplazamiento del aire.
Abre la válvula del suministro de gas inerte (Nitrógeno) para introducir presión en el bloque de purga y en la cámara de alta presión del regulador. Incrementa la presión gradualmente hasta alcanzar un nivel seguro (típicamente entre 50 y 100 PSI). Cierra la fuente de gas inerte.
3.Evacuación / Venteo seguro:Liberación de la mezcla.
Abre lentamente la válvula de venteo (vent valve) del sistema de purga para liberar el gas hacia la línea de escape segura. Esto arrastra el oxígeno atrapado. Espera a que los manómetros caigan a cero y cierra la válvula de venteo inmediatamente para que no vuelva a entrar aire.
4.Repetición de ciclos:Efecto de dilución.
Repite los pasos 2 y 3 entre 4 y 6 veces. Cada ciclo reduce geométricamente la concentración de oxígeno residual. Matemáticamente, 5 ciclos reducen el aire atrapado a niveles de partes por millón (ppm).
5.Introducción del gas inflamable:Puesta en marcha final.
Con la válvula de venteo cerrada, abre muy lentamente la válvula del cilindro o línea del gas inflamable principal. Abre la perilla del regulador CONCOA para purgar la cámara de baja presión hacia el punto de consumo o línea de antorcha autorizada antes de iniciar la operación formal.
Consideraciones Técnicas de CONCOA
- Purga Integrada Deep-Purge: Si tu modelo cuenta con el sistema de purga profunda de CONCOA, notarás que los canales internos están diseñados para eliminar los «espacios muertos» o bolsillos donde el aire queda atrapado detrás del diafragma. Asegúrate de seguir la rotación de válvulas rotuladas en el panel metálico si utilizas una estación de cambio automático (manifold).
- Prueba de fugas previa: Antes de realizar la purga con el gas de proceso, aprovecha la presurización con Nitrógeno del Paso 2 para aplicar una solución detectora de fugas (como snoop) en las conexiones NPT o CGA. Es mucho más seguro corregir una filtración con gas inerte que con el gas inflamable activo.
