¿Cómo se previene el desgaste prematuro por fricción en las zonas curvas de las mangueras de concreto durante el bombeo?
El desgaste prematuro por fricción en las zonas curvas (o codos) de las mangueras y tuberías de concreto es uno de los dolores de cabeza más comunes en el bombeo. Al cambiar de dirección, el flujo de concreto —que es altamente abrasivo— impacta directamente contra las paredes internas, actuando como un esmeril continuo.
Para prevenir este fallo y alargar la vida útil del equipo, se aplican varias estrategias técnicas y operativas enfocadas en la física del flujo y la resistencia de los materiales:

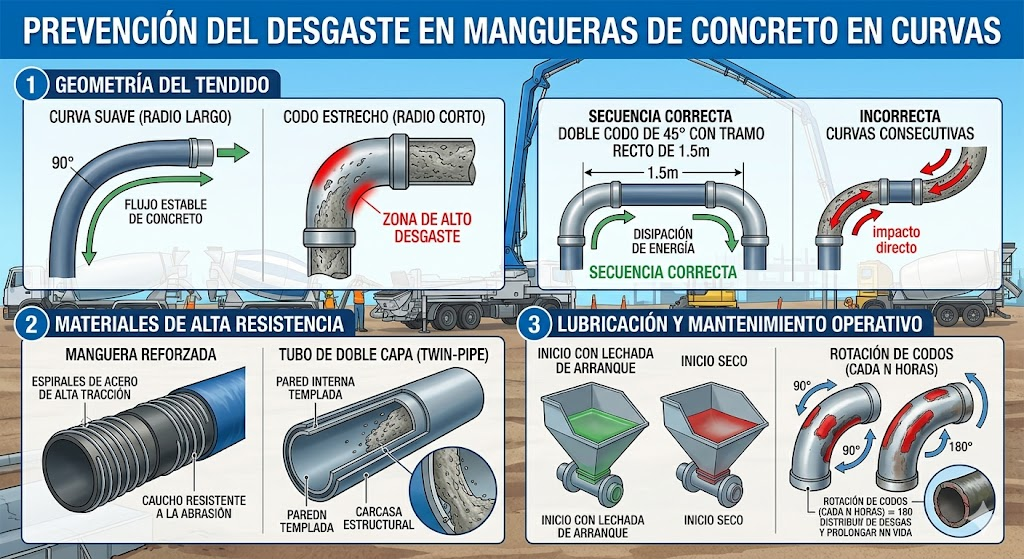

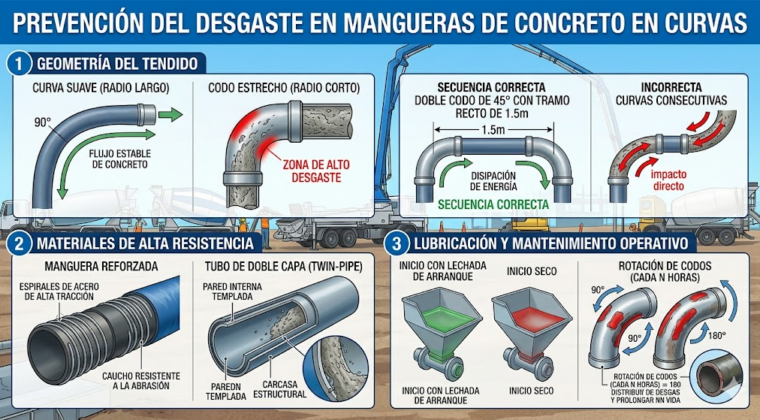

1. Configuración de la Geometría del Tendido
La forma en que se diseñan y colocan las curvas es el factor más crítico para reducir la fuerza del impacto.
- Aumentar el radio de curvatura ($R$): Cuanto más cerrado es el codo, más violento es el impacto del concreto. Utilizar codos de radio largo distribuye la fuerza centrífuga y la fricción a lo largo de una superficie mayor, reduciendo el desgaste localizado.
- Evitar curvas consecutivas: Colocar una curva inmediatamente después de otra genera turbulencias extremas. Se recomienda dejar un tramo recto de tubería (al menos de 1 a 2 metros) entre curvas para que el flujo de concreto se estabilice.
- Ángulos suaves: Siempre que sea posible, es preferible usar dos codos de 45° separados por un tramo recto en lugar de un único codo de 90°.
2. Uso de Materiales de Alta Resistencia
No todas las curvas se fabrican igual. El tipo de tubería o manguera en la zona de flexión determina su durabilidad:
- Tuberías de doble capa (Twin-Pipe): Para los codos rígidos previos a la manguera de descarga, se utilizan tubos con una pared interna de acero altamente templado (resistente a la abrasión) y una carcasa externa estructural que soporta la presión.
- Mangueras con refuerzo de acero: En las zonas flexibles finales, se deben emplear mangueras de caucho con múltiples capas de espirales de acero de alta tracción. Esto evita que la manguera se deforme o colapse bajo presión, manteniendo un diámetro interno uniforme que reduce la fricción excesiva.
3. Lubricación y Operación del Bombeo
El arranque de la bomba y la velocidad del flujo juegan un rol operativo fundamental:
- Lubricación inicial (Lechada de arranque): Nunca se debe bombear concreto directamente en un tendido seco. El uso de lubricantes cementicios o químicos comerciales recubre las paredes internas de los codos, creando una película protectora que reduce la fricción del primer paso de la mezcla.
- Control de la velocidad: Trabajar a presiones y velocidades de bombeo excesivas incrementa el desgaste de forma exponencial. Mantener un flujo constante y controlado reduce la energía cinética del impacto del agregado grueso contra las paredes de la curva.
4. Rotación Programada de los Codos
El desgaste en un codo no es uniforme; se concentra casi por completo en la curvatura exterior (donde el concreto choca por inercia).
Práctica recomendada: Desmontar y girar los codos rígidos de acero 90° o 180° de forma periódica permite que la zona interna que estaba sufriendo menos fricción pase a recibir el impacto. Esto duplica o triplica la vida útil de la pieza antes de que requiera reemplazo.
5. Diseño del Diseño de Mezcla (Mix Design)
A veces el problema no es el equipo, sino el concreto. Una mezcla mal diseñada destruye las mangueras rápidamente:
- Trabajabilidad y cohesión: Un concreto con baja trabajabilidad o segregado provoca que las piedras viajen sueltas y golpeen directamente el caucho o el acero. Una mezcla bien cohesionada, con una correcta distribución de finos (arena y cemento) y el uso de aditivos plastificantes, encapsula el agregado grueso y actúa como un «amortiguador» hidráulico durante el trayecto.
