¿Cómo influye el radio de curvatura de la manguera para pulpa de mineral en la pérdida de carga del sistema de bombeo?
El radio de curvatura en una manguera para pulpa de mineral (slurry) es un factor crítico en el diseño hidráulico. No solo afecta la vida útil de la manguera por el desgaste abrasivo, sino que tiene un impacto directo y severo en la pérdida de carga (pérdida de presión por fricción) del sistema de bombeo.
Aquí te explico detalladamente cómo influye esta variable y por qué el comportamiento de la pulpa es distinto al del agua limpia:
1. El Efecto Geométrico: Restricción y Turbulencia
Cuando el fluido pasa por una curva, la geometría lo obliga a cambiar de dirección. Esto genera dos fenómenos que elevan la pérdida de carga:
- Vórtices y flujos secundarios: El fluido en el centro de la manguera se desplaza hacia las paredes exteriores debido a la fuerza centrífuga, creando un flujo en espiral (vórtices de Dean). Cuanto menor sea el radio de curvatura (curva más cerrada), más violentos serán estos vórtices y mayor será la energía cinética que se disipe en forma de fricción.
- Separación del flujo: En curvas muy cerradas, el fluido puede separarse de la pared interna de la curva, creando zonas de estancamiento y alta turbulencia que actúan como una restricción efectiva al paso del flujo.
2. Comportamiento Multifásico: El «Efecto Sólido»
A diferencia del agua, la pulpa de mineral contiene partículas sólidas pesadas suspendidas. El radio de curvatura altera la distribución de estos sólidos:
- Fuerza centrífuga y fricción mecánica: Al entrar en la curva, las partículas de mineral (que tienen mayor densidad que el agua) son proyectadas por fuerza centrífuga contra la pared exterior de la manguera. Esto crea una zona de alta concentración de sólidos en el diámetro exterior de la curva. La fricción mecánica «sólido-contra-caucho» se dispara, incrementando drásticamente la pérdida de carga localizada.
- Riesgo de sedimentación (Cama de sólidos): Si el radio es demasiado amplio o la curva es vertical hacia arriba, la velocidad del fluido puede disminuir localmente por debajo de la velocidad crítica de depósito. Si los sólidos sedimentan y forman una cama en el fondo de la curva, reducen el área transversal de la manguera, lo que aumenta la velocidad en el espacio restante y genera una pérdida de carga masiva por estrangulamiento.
3. Relación Matemática: $R/D$ (Radio / Diámetro)
En ingeniería de fluidos, las pérdidas en accesorios (como mangueras curvas) se calculan mediante el coeficiente de resistencia $K$, que se multiplica por la cabeza de velocidad ($v^2 / 2g$).
El valor de $K$ depende directamente de la relación entre el Radio de Curvatura ($R$) y el Diámetro Interior de la manguera ($D$):

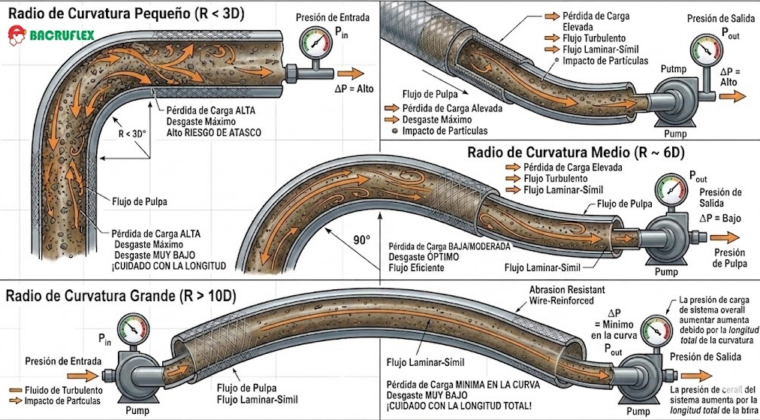

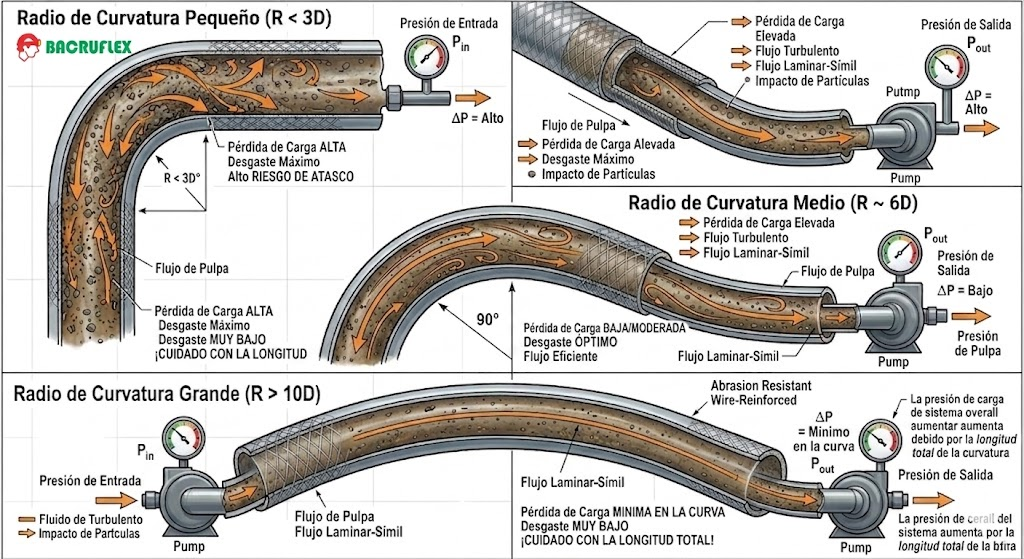

| Relación R/D | Impacto en la Pérdida de Carga | Comportamiento en Pulpa de Mineral |
| $R/D < 3$ (Curva cerrada) | Muy Alto | Alto coeficiente $K$. Genera turbulencia extrema y un desgaste acelerado por impacto directo de las partículas en la pared exterior. |
| $R/D$ entre 5 y 10 (Radio óptimo) | Mínimo / Balanceado | El fluido cambia de dirección suavemente. Los vórtices secundarios son controlados y los sólidos no impactan de forma tan violenta, manteniendo la pérdida de carga en niveles eficientes. |
| $R/D > 15$ (Radio muy amplio) | Moderado por longitud | Aunque el coeficiente local $K$ disminuye, la longitud física de la manguera aumenta. En pulpas, más longitud significa más fricción lineal, por lo que radios excesivamente grandes terminan aumentando la pérdida de carga total del sistema. |
Resumen Técnico para el Diseño
Para optimizar un sistema de bombeo de pulpa de mineral utilizando mangueras, la regla de oro es buscar el equilibrio hidrodinámico:
- Evita codos pronunciados: Diseña los arreglos de tuberías y mangueras con un $R/D$ idealmente entre 6 y 10.
- Considera el desgaste: Una alta pérdida de carga en una curva es sinónimo de disipación de energía sobre la pared de la manguera. En minería, esto se traduce en que la manguera se perforará rápidamente en la zona exterior de la curva.
- Monitorea la velocidad: Asegúrate de que la velocidad de operación en la curva compense la fuerza centrífuga para evitar que el mineral se decante y obstruya el paso.
