Identificar una válvula bridada cuando la placa de identificación (o placa de características) se ha perdido o es ilegible requiere un poco de trabajo de «detective» técnico. El objetivo es recopilar las dimensiones físicas y las marcas de fundición para compararlas con los estándares internacionales.

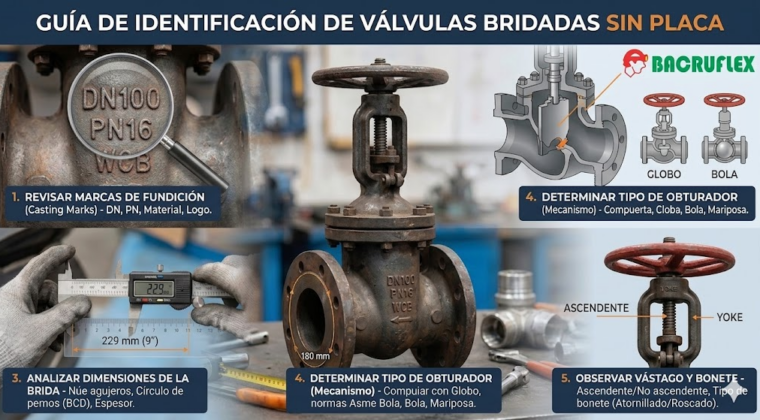

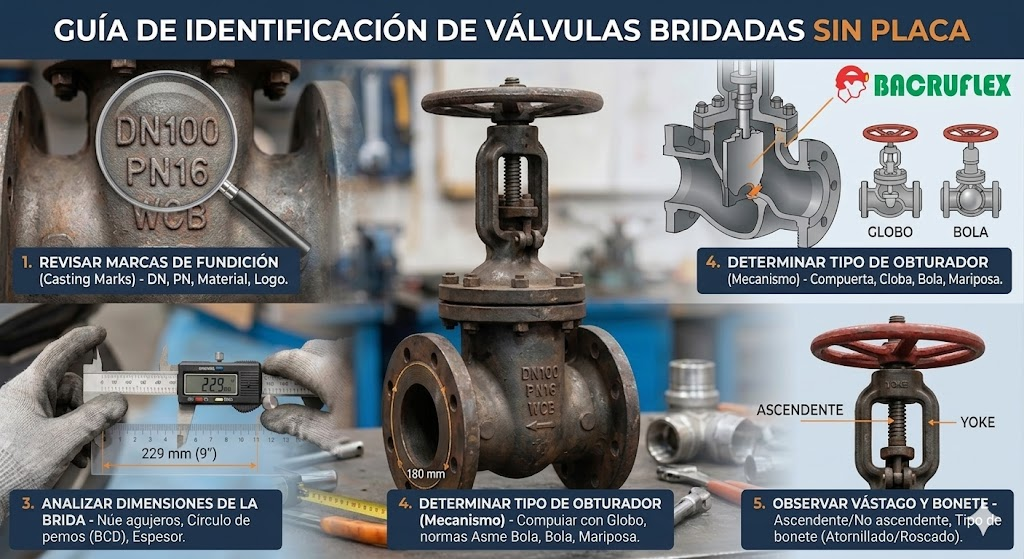

Aquí tienes los pasos clave para lograrlo:

1. Revisa las marcas de fundición en el cuerpo

Casi todas las válvulas industriales tienen información moldeada directamente en el cuerpo metálico durante la fundición. Busca estos tres datos críticos:

• DN o NPS: El diámetro nominal (ej. DN100 o 4″).
• PN o Clase: La presión nominal (ej. PN16 o CL150).
• Material: Siglas como WCB (acero al carbono), CF8M (acero inoxidable 316) o GG25 (hierro fundido).
• Logo del fabricante: A veces el nombre no está, pero hay un símbolo o escudo que identifica la marca.

2. Mide la longitud «Entre Caras» (Face-to-Face)

Esta es la medida más importante para identificar el modelo exacto. Utiliza un calibrador o cinta métrica para medir la distancia total de extremo a extremo de las bridas.

• Compara esta medida con las tablas de normas estándar: ASME B16.10 (para válvulas en pulgadas/clase) o EN 558-1 (para válvulas métricas/PN).
• Dato clave: Si la longitud coincide exactamente con una norma, habrás reducido las opciones de modelos compatibles drásticamente.

3. Analiza el tipo de brida

Las dimensiones de la brida te dirán bajo qué norma fue fabricada la válvula:

• Número de agujeros: ¿Tiene 4, 8, 12 agujeros?
• Diámetro del círculo de pernos (BCD): Mide la distancia entre el centro de un agujero y el centro del agujero opuesto.
• Espesor de la brida: Las bridas más gruesas suelen indicar mayores rangos de presión.

4. Determina el tipo de obturador (Mecanismo interno)

Si es posible retirar la válvula de la línea o mirar a través de ella, observa cómo cierra:

• Compuerta: Un disco sólido o cuña que sube y baja.
• Globo: Un tapón que se asienta sobre un orificio interno (forma de «S»).
• Bola: Una esfera con una perforación central.
• Mariposa: Un disco que gira sobre un eje central.

5. Detalles del vástago y bonete

• Vástago ascendente vs. no ascendente: ¿El tornillo sube cuando abres la válvula?
• Tipo de bonete: ¿Está atornillado, roscado o sellado a presión? El diseño del bonete suele ser característico de series específicas de fabricantes como Crane, Walworth o Velan.

Tabla de comprobación rápida

Consejo final: Si encuentras un número de serie o un código de fundición (como «B16.34»), búscalo directamente en Google junto con el material. A menudo, los catálogos antiguos de fabricantes muestran esos códigos de molde específicos para cada modelo.
