¿Cómo funcionan las válvulas mariposa? El principio detrás del disco
Las válvulas de mariposa son mecanismos de cuarto de vuelta sumamente eficientes, utilizados principalmente para detener, abrir o regular el flujo de un fluido (líquidos o gases) en una tubería.
Su nombre proviene de la forma en que el disco se mueve dentro del cuerpo de la válvula, similar a las alas de una mariposa al abrirse y cerrarse.

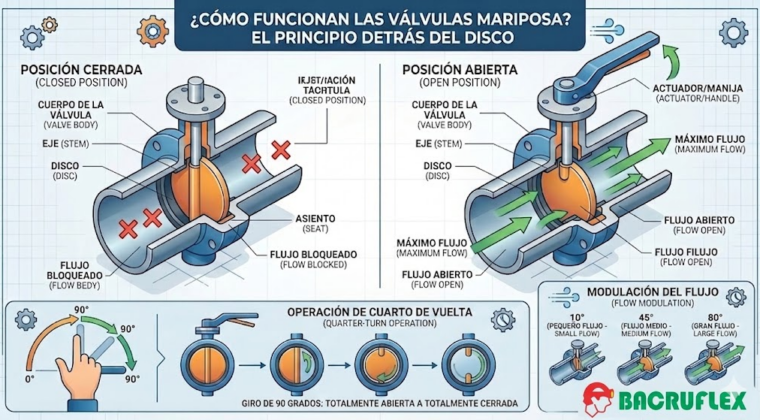

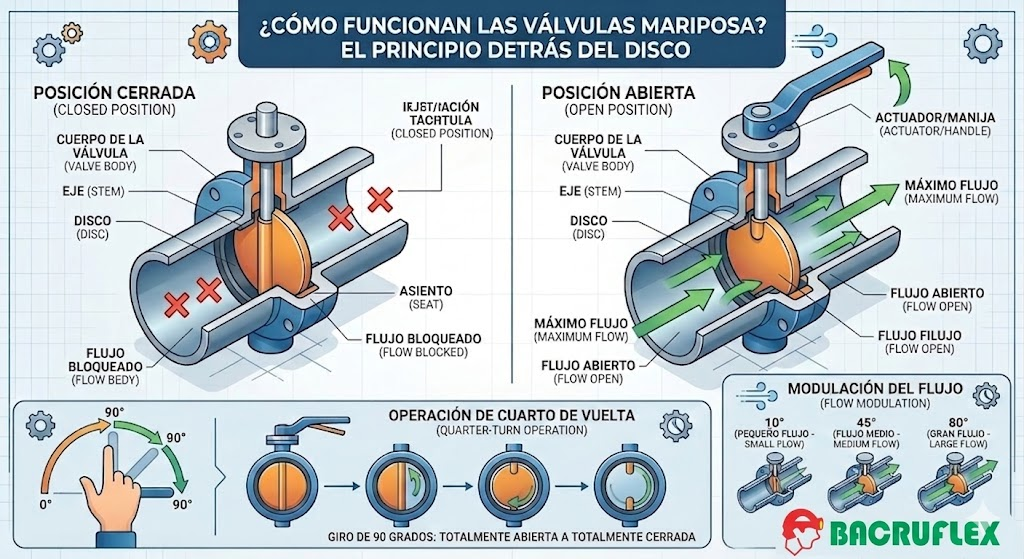

El principio del disco giratorio
El corazón de esta válvula es un disco circular posicionado en el centro de la tubería. Este disco está atravesado por un eje (vástago) que se conecta a un actuador o manija en el exterior.
- Posición Abierta: El disco se gira de modo que queda paralelo a la dirección del flujo. En este punto, el fluido pasa alrededor del disco con una resistencia mínima.
- Posición Cerrada: El disco se gira 90 grados hasta quedar perpendicular al flujo. El borde del disco se presiona contra un asiento (generalmente de caucho o metal) para crear un sello hermético que bloquea el paso del fluido.
Anatomía y dinámica del flujo
A diferencia de las válvulas de compuerta, donde el obturador se retira completamente de la trayectoria del fluido, el disco de la mariposa siempre permanece presente dentro del flujo. Esto tiene implicaciones importantes:
- Caída de presión: Debido a que el disco siempre está ahí, genera una pequeña pérdida de carga incluso cuando está totalmente abierto.
- Regulación (Estrangulamiento): Son excelentes para regular el caudal. Al girar el disco en ángulos parciales (por ejemplo, a 45°), se puede controlar con precisión la cantidad de fluido que pasa.
- Accionamiento rápido: Al requerir solo un giro de 90°, su operación es mucho más veloz que las válvulas de rosca o de compuerta.
Tipos de diseño según el cierre
Dependiendo de la presión y el tipo de fluido, el diseño del disco y el eje varía para mejorar el sellado:
- Concéntricas (Resilient-seated): El eje pasa por el centro exacto del disco. Es el diseño más común para aplicaciones de baja presión y agua.
- Excéntricas (Doble o Triple desplazamiento): El eje está ligeramente desplazado del centro. Esto permite que el disco se «separe» del asiento casi inmediatamente después de empezar a abrirse, reduciendo el desgaste y permitiendo su uso en aplicaciones de alta presión o temperaturas extremas.
Ventajas principales
- Compactas: Ocupan mucho menos espacio que una válvula de bola o de globo.
- Económicas: Especialmente en diámetros grandes, requieren menos material y son más ligeras.
- Bajo mantenimiento: Tienen pocas piezas móviles en contacto con el fluido.
