Pasos para un ensamble perfecto y seguro de mangueras hidráulicas

Pasos para un ensamble perfecto y seguro de mangueras hidráulicas

El ensamblaje de mangueras hidráulicas, conocido técnicamente como ponchado o prensado, es un proceso crítico donde la precisión determina no solo la eficiencia del equipo, sino también la seguridad del operador. Un ensamble mal ejecutado bajo altas presiones puede resultar en fallas catastróficas.

A continuación, se detalla la guía técnica para lograr un acabado profesional y seguro:

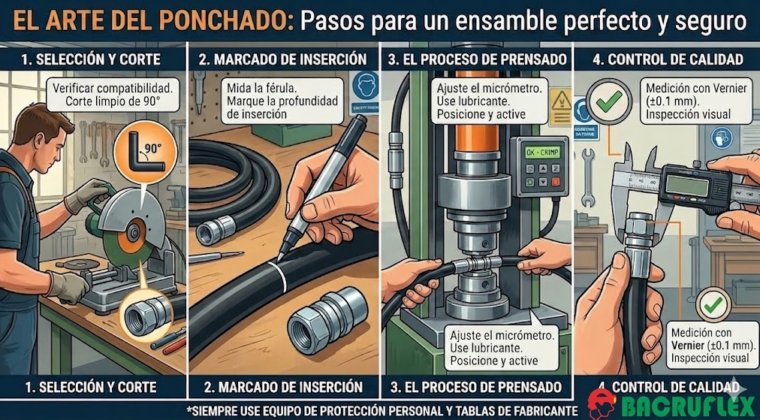

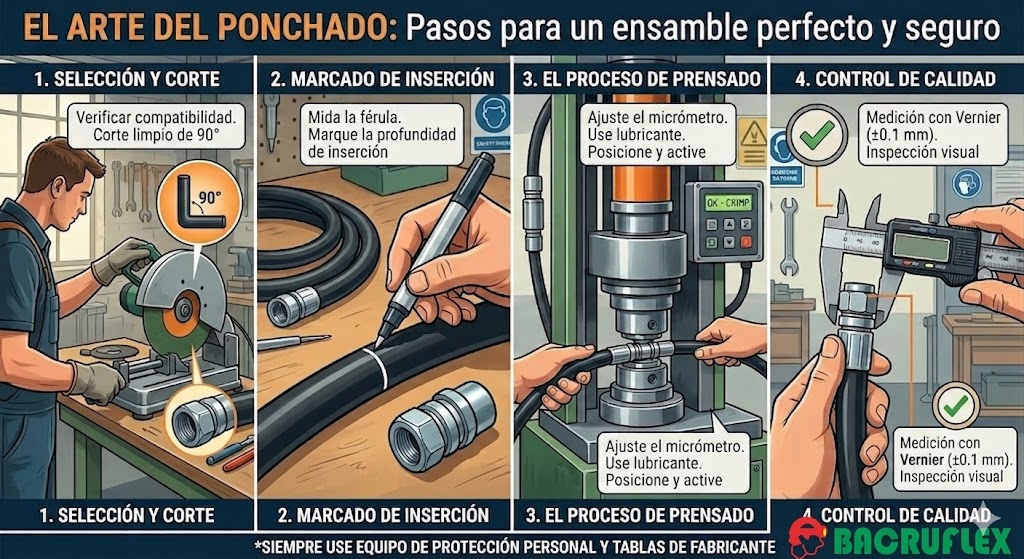

1. Selección y Preparación de Componentes

Antes de encender la máquina, la compatibilidad es la regla de oro.

• Identificación: Verifique que el diámetro interno de la manguera, el número de trenzas de acero y la capacidad de presión coincidan con las especificaciones de la conexión.
• Corte Limpio: Utilice una cortadora de disco abrasivo para obtener un corte de 90° perfecto. Un corte angular impide que la espiga del terminal asiente correctamente.
• Limpieza: Elimine cualquier residuo metálico o polvo del interior de la manguera utilizando aire comprimido o proyectiles de limpieza.

2. Marcado de Inserción (The Depth Mark)

Este es el paso que más se omite y el que más fallas causa.

• Mida la longitud de la férula o el cuerpo de la conexión.
• Use un marcador de pintura para trazar una línea en la manguera que indique hasta dónde debe entrar el terminal.
• Por qué importa: Si durante el prensado la manguera se desplaza hacia afuera, la conexión no tendrá suficiente agarre y «volará» bajo presión.

3. El Proceso de Prensado

Cada fabricante (como Gates, Parker o Eaton) provee una tabla de crimpado específica.

1. Ajuste del Micrómetro: Configure la máquina según el diámetro final de ponchado ($D_{f}$) indicado para ese terminal específico.
2. Lubricación: Aplique una ligera capa de lubricante especializado en la espiga del terminal (nunca use grasa común que degrade la goma).
3. Posicionamiento: Coloque el ensamble en los dados de la prensa. La férula debe estar alineada con el centro de los dados para asegurar una deformación uniforme.
4. Accionamiento: Realice el cierre de la prensa hasta que la máquina complete el ciclo.

4. Control de Calidad Post-Ensamble

No confíe solo en la vista; use herramientas de precisión.

• Medición con Vernier: Mida el diámetro exterior de la férula después del ponchado en la parte media del prensado. Compare este valor con la tabla técnica; la tolerancia suele ser de solo $\pm 0.1$ mm.
• Inspección Visual: Verifique que la marca de inserción realizada en el paso 2 siga pegada a la base de la férula. Si hay un espacio, el terminal se movió y el ensamble es rechazado.
• Prueba de Paso: Use un mandril o «go/no-go gauge» para asegurar que el interior del terminal no se colapsó excesivamente durante el prensado.
