La Anatomía de una Manguera Hidráulica: Todo lo que debes saber antes de comprar
Comprender la construcción de una manguera hidráulica es fundamental para garantizar la seguridad operativa y la vida útil del equipo, especialmente en entornos de alta presión. No todas las mangueras son iguales; su diseño responde a necesidades específicas de flexibilidad, resistencia química y capacidad de carga.
Aquí te detallo los componentes esenciales y los criterios técnicos que definen su calidad:

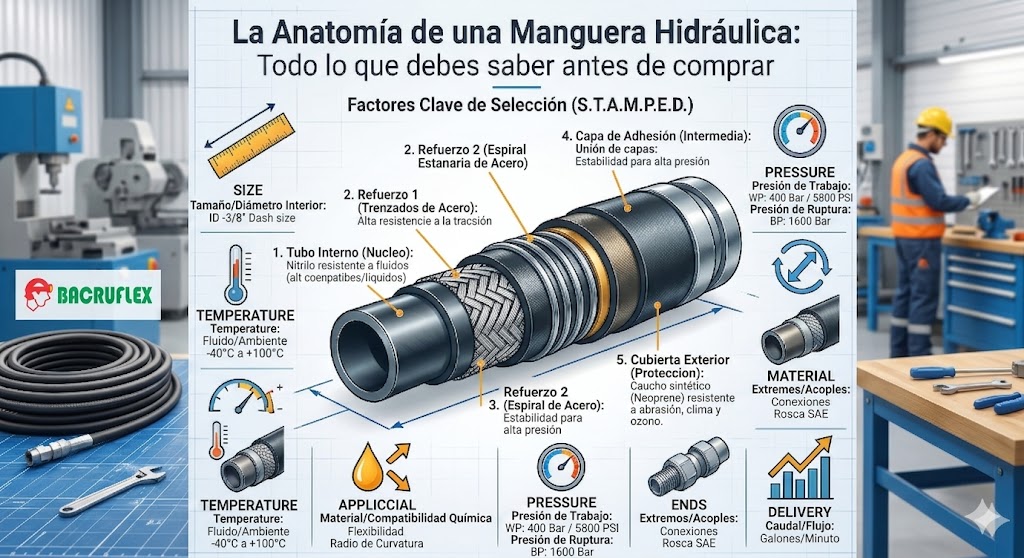

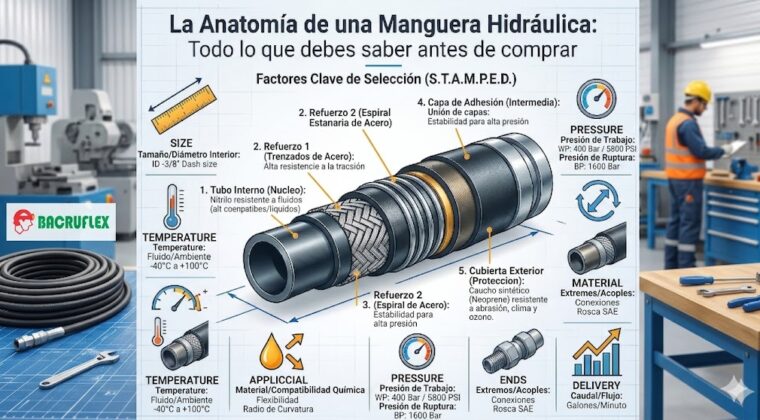

1. Las Tres Capas Fundamentales
Toda manguera hidráulica estándar se compone de tres capas principales, cada una con una función crítica:
A. Tubo Interno (El Núcleo)
Es la capa en contacto directo con el fluido. Su función es resistir la degradación química del aceite o líquido que transporta.
- Materiales comunes: Nitrilo (para aceites derivados del petróleo), Neopreno o EPDM.
- Dato clave: Debe ser lo suficientemente liso para minimizar la fricción y evitar caídas de presión.
B. El Refuerzo (La Armadura)
Es el «músculo» de la manguera y lo que determina cuánta presión puede soportar. Se envuelve alrededor del tubo interno.
- Trenzado (Braid): Una o varias capas de alambre de acero o fibra textil entrelazada. Ofrece gran flexibilidad.
- Espiral (Spiral): Alambres de acero envueltos de forma paralela en espiral. Se usa para aplicaciones de alta presión extrema y ciclos de trabajo pesados, ya que resiste mejor los «golpes de ariete» o picos de presión.
C. La Cubierta (La Protección)
La capa exterior que protege el refuerzo de factores externos como la abrasión, el clima, el ozono y productos químicos.
- Nota de seguridad: Si el refuerzo de acero queda expuesto por daños en la cubierta, la manguera debe reemplazarse de inmediato para evitar una ruptura catastrófica.
2. Factores Críticos de Selección (Criterio S.T.A.M.P.E.D.)
Para elegir la manguera correcta, los expertos utilizan el acrónimo STAMPED:
| Sigla | Concepto | Lo que debes evaluar |
| S | Size (Tamaño) | El diámetro interior (ID). Un tamaño insuficiente genera calor y pérdida de potencia. |
| T | Temperature | Tanto la temperatura del fluido como la ambiental. El calor excesivo endurece el caucho. |
| A | Application | ¿Dónde se usará? (Flexibilidad requerida, radio de curvatura, abrasión externa). |
| M | Material | Compatibilidad del fluido con el tubo interno y las conexiones. |
| P | Pressure | La presión de trabajo debe ser igual o mayor a la presión máxima del sistema. |
| E | Ends (Extremos) | Tipo de acoples y roscas necesarios (NPT, JIC, BSP, etc.). |
| D | Delivery | Volumen de flujo (caudal) requerido por el sistema. |
3. Entendiendo las Normativas (SAE vs. EN)
Al comprar, notarás códigos impresos en la manguera. Los más comunes son:
- SAE (Society of Automotive Engineers): Por ejemplo, la SAE 100R2 es una manguera clásica de dos trenzas de acero.
- EN (Norma Europea): Como la EN 853 o EN 856. Suelen tener requisitos de presión ligeramente superiores a las SAE.
Consejo Pro: Nunca confundas la Presión de Trabajo con la Presión de Ruptura. Las mangueras suelen tener un factor de seguridad de 4:1 (si operan a 3,000 PSI, su punto de ruptura teórico es de 12,000 PSI). Nunca operes basándote en la presión de ruptura.
4. Señales de Alerta al Inspeccionar
Antes de instalar una manguera nueva o revisar una usada, busca:
- Grietas en la cubierta: Indican que el caucho se ha secado o «quemado» por exceso de calor.
- Hinchazón: Sugiere que el tubo interno es incompatible con el fluido.
- Cizallamiento cerca del acople: Indica que la manguera está demasiado tensa o tiene un radio de giro muy cerrado.
