¿Qué accesorios de acople rápido hidráulico y micro-mangueras vienen integrados dentro del kit de testeo digital para prueba de presión estándar?
Un kit de testeo digital para prueba de presión estándar en sistemas hidráulicos está diseñado para conectarse a los puntos de diagnóstico de manera rápida, segura y sin pérdidas de fluido, incluso cuando el circuito está bajo presión de trabajo.

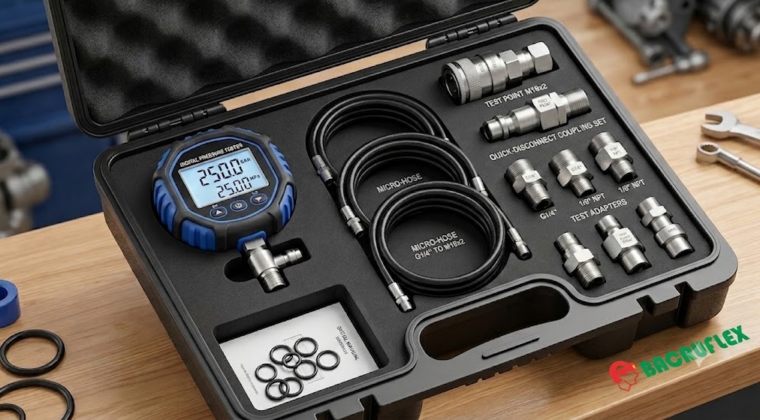

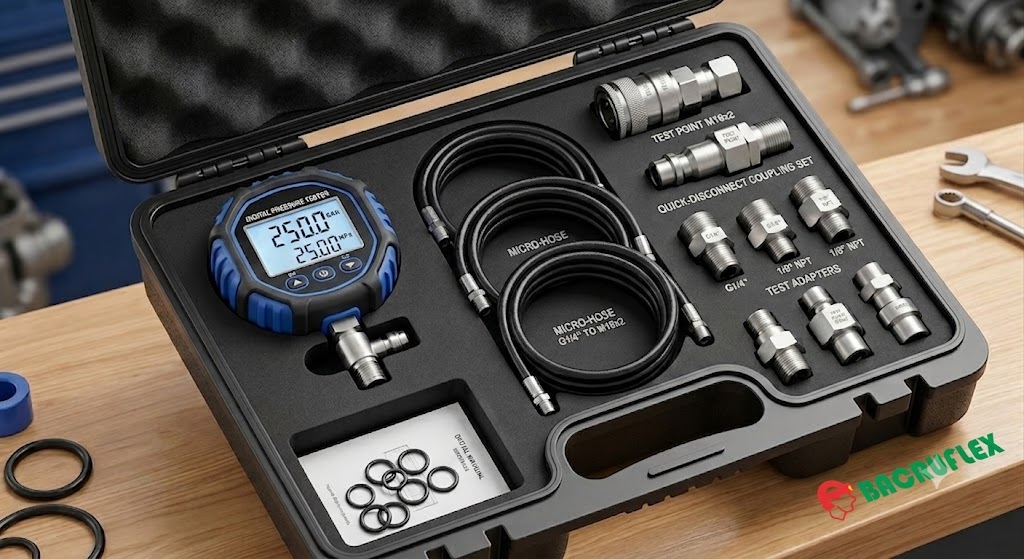

Aunque la configuración exacta puede variar según la marca (como Stauff, Hydracheck, Vevor o Sinocmp), un kit estándar profesional incorpora los siguientes componentes específicos en cuanto a acoples y micro-mangueras:
1. Micro-mangueras de Alta Presión (Microbore Hoses)
Estas mangueras son extremadamente delgadas (diámetro nominal de usualmente 2 mm) para minimizar el volumen de fluido necesario y garantizar una respuesta de lectura instantánea en el manómetro digital.
- Longitud estándar: Suelen medir entre 1.5 y 1.6 metros (60 pulgadas), lo que permite al técnico operar a una distancia segura de las partes móviles de la maquinaria.
- Presión de trabajo: Soportan presiones nominales de hasta 630 bar (aprox. 9,000 PSI) o 700 bar (10,000 PSI), con factores de seguridad de hasta 4:1.
- Conexiones integradas: Cada extremo de la micro-manguera viene con terminales hembra giratorias, siendo la rosca métrica M16x2 el estándar global más utilizado para la conexión a los puntos de prueba.
2. Acoples Rápidos y Puntos de Prueba (Test Couplings / Nipples)
El kit incluye una variedad de acoples rápidos de diagnóstico que se enroscan permanentemente en diferentes bloques, bombas o válvulas de la maquinaria para permitir un «enchufe rápido» del manómetro.
Los sistemas de acople más comunes incluidos son:
- Sistema de Rosca M16x2 (Tipo Stauff / Test 20): Es el estándar de la industria. Permite acoplar la micro-manguera a mano bajo presiones de hasta 400 bar sin herramientas.
- Sistema de Enchufe Rápido (Snap-Check / Conexión Rápida de Bola): Algunos kits sustituyen la rosca M16x2 por acopladores rápidos de empuje manual (push-to-connect) para una conexión aún más veloz.
3. Adaptadores y Conectores de Puerto (Rosca Macho a M16x2)
Para asegurar que el kit sea universal (compatible con marcas como Caterpillar, Komatsu, John Deere, etc.), se incluye un juego de adaptadores que convierten las roscas de los puertos de la máquina al estándar del kit. Los infaltables son:
- Roscas Métricas: M10x1, M12x1.5, M14x1.5 y M16x1.5.
- Roscas BSP (Gas): G1/4, G1/8 y G3/8.
- Roscas Americanas (SAE/ORB y NPT): 7/16-20 UNF (ORB), 9/16-18 UNF (ORB), 1/4 NPT y 1/8 NPT.
4. Acopladores para el Manómetro Digital
- Conectores rápidos para el lector: El kit incluye acoples rápidos (generalmente hembras G1/4 o G1/8) que se fijan directamente a la base del manómetro digital, permitiendo alternar el instrumento entre diferentes mangueras o bloques de prueba en segundos y sin necesidad de usar llaves.
- Conectores en «T» (TEE Fittings): Bloques de conexión intercalados que permiten abrir una línea de manguera existente e insertar el punto de prueba en serie para medir la presión dinámica del flujo.
Nota técnica: Todas las piezas de acople rápido suelen estar fabricadas en acero al carbono de alta resistencia con recubrimiento de zinc-níquel (o acero inoxidable en kits premium) y cuentan con sellos de NBR o Viton para soportar las altas temperaturas del aceite hidráulico y evitar cualquier tipo de micro-fuga.
