¿Cómo influye el correcto torque de instalación en los hilos de rosca de los conectores pre armados para mangueras hidráulicas para evitar goteos?
El correcto torque de instalación es uno de los factores más críticos para garantizar la estanqueidad en un sistema hidráulico. En los conectores prearmados para mangueras hidráulicas, un ajuste preciso no solo evita los molestos goteos, sino que protege la integridad estructural de la conexión.
La física detrás de cómo influye el torque en los hilos de rosca y en el sellado se resume en los siguientes puntos clave:
1. Generación de la Precarga y Fuerza de Sellado
Cuando aplicas torque a un conector, los hilos de rosca actúan como una rampa inclinada. Al girar la tuerca, se genera una fuerza axial (fuerza de sujeción o precarga).
- En asientos cónicos (como JIC de 37° o BSPP de 60°): El torque empuja el conector macho contra el asiento hembra. Esta fuerza mecánica comprime las superficies de metal contra metal, deformando microscópicamente las crestas de los componentes para crear un sello hermético.
- En roscas de sellado por junta (como O-Ring Boss – ORB o caras planas con sello – ORFS): El torque asegura que el elastómero (O-ring) se comprima en su cavidad de manera uniforme, sin extruirse, bloqueando cualquier vía de escape para el fluido.
2. Prevención de la Elongación y el Aflojamiento por Vibración
Los sistemas hidráulicos operan bajo constantes ciclos de alta presión, pulsaciones y vibraciones mecánicas.
- Si el torque es el correcto, los hilos de rosca mantienen una tensión constante que actúa como un resorte. Esta tensión contrarresta los picos de presión interna y evita que la tuerca se gire sola (aflojamiento por vibración), eliminando la causa más común de goteos progresivos.

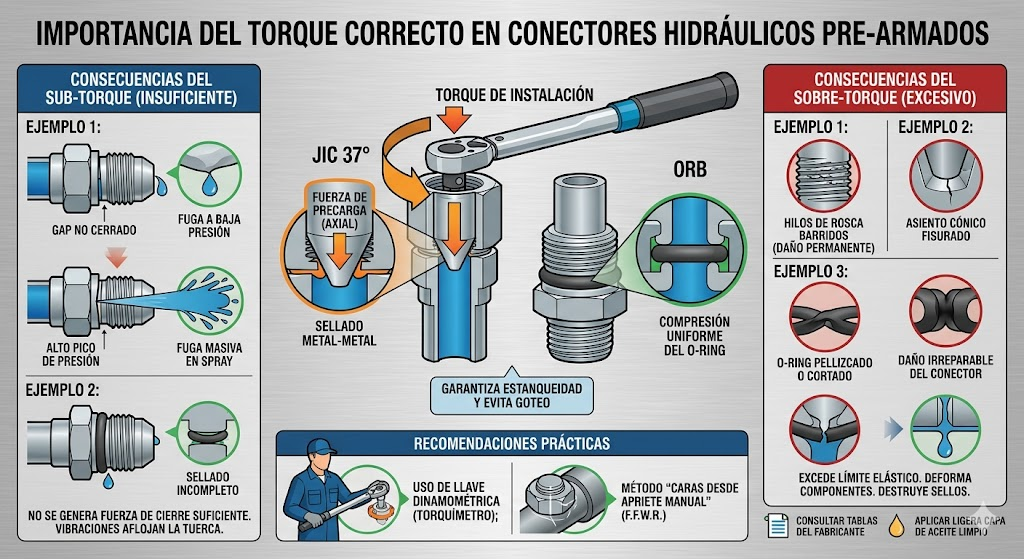

3. Los Peligros del Torque Incorrecto
Para entender su influencia, es vital ver qué pasa cuando fallamos en la medición:

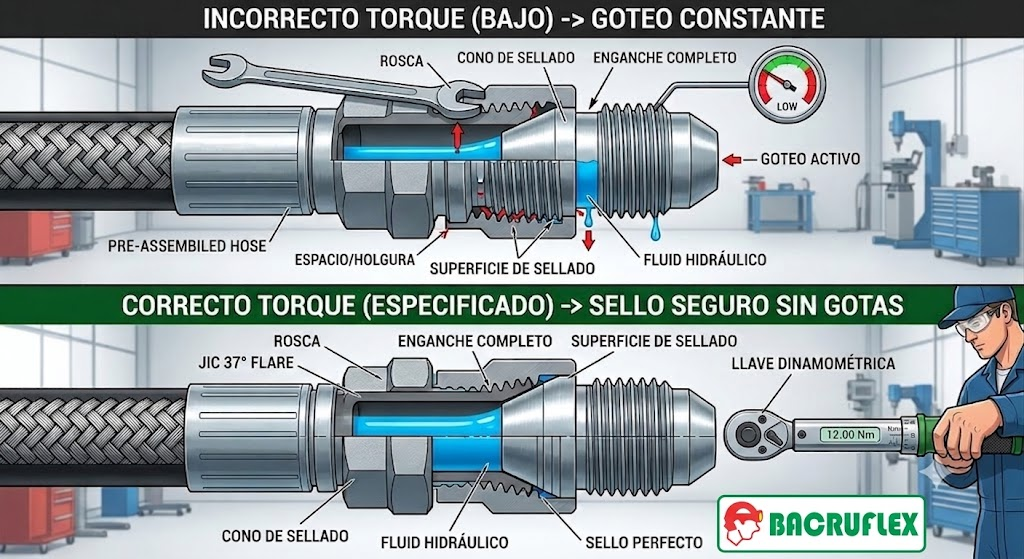

El Sub-torque (Ajuste insuficiente)
- El efecto: No se genera la fuerza axial necesaria para que las caras de sellado se unan por completo.
- El resultado: Bajo baja presión el conector puede no fugar, pero al alcanzar la presión de trabajo o sufrir un golpe de ariete (pico de presión), las caras se separan milimétricamente, provocando un goteo constante o fugas en spray.
El Sobre-torque (Ajuste excesivo)
- El efecto: Supera el límite elástico del metal de los hilos de rosca y del cuerpo del conector.
- El resultado: * Barrido de roscas: Los hilos se deforman permanentemente o se «baldean», perdiendo toda capacidad de retención.
- Fisuras en el asiento: En conectores cónicos (como JIC), el exceso de fuerza puede agrietar o expandir la campana hembra.
- Daño al sello: En conexiones ORFS u ORB, un torque excesivo pellizca, corta o destruye el O-ring, lo que genera un goteo inmediato e irreparable que obliga a cambiar la pieza.
Recomendaciones Prácticas para Evitar Goteos
- Usa siempre la llave dinamométrica (Torquímetro): El ajuste «a ojo» o «al tacto» es el enemigo principal de las conexiones hidráulicas. Cada fabricante (como Eaton, Parker, Gates, etc.) proporciona tablas de torque específicas según el tamaño de la raya (dash size) y el tipo de rosca.
- El método alternativo (F.F.W.R.): Si no hay un torquímetro a la mano para conexiones JIC o caras planas, se recomienda el método Flats From Wrench Tight (Caras desde el ajuste manual). Consiste en apretar con la mano, marcar una línea con tiza o marcador a través de la tuerca y el cuerpo, y girar la tuerca un número específico de «caras» (hexágonos) con la llave (usualmente entre 1/4 y 1 vuelta completa, dependiendo del tamaño).
- Atención a la lubricación: Un hilo de rosca completamente seco puede generar fricción falsa, haciendo que el torquímetro salte antes de que se logre la fuerza de sellado real. Aplica siempre una ligera capa de aceite hidráulico limpio en las roscas y asientos antes de ensamblar (a menos que el fabricante especifique lo contrario).
