¿Qué diferencia de control existe entre las válvulas hidráulicas de encendido/apagado (on-off) y las válvulas hidráulicas proporcionales?
La diferencia fundamental entre una válvula hidráulica on-off (direccional convencional) y una proporcional radica en la graduación y precisión del control sobre el fluido (caudal o presión).
Para ponerlo en términos sencillos: una funciona como un interruptor de luz tradicional y la otra como un regulador de intensidad (dimmer).
Aquí te detallo las diferencias clave en su control:
1. Válvulas On-Off (Todo o Nada)
Estas válvulas están diseñadas para operar en posiciones extremas completamente definidas. No hay término medio.
- Mecanismo de Control: Cuando el solenoide recibe energía, la bobina genera una fuerza fija que desplaza la corredera (spool) por completo hacia un extremo. Al quitar la energía, un resorte la regresa a su posición original.
- Comportamiento del Fluido: El paso del fluido se abre o se cierra al 100%. Esto genera cambios bruscos de presión y picos de caudal.
- Señal de Mando: Utilizan señales digitales binarias (0 o 1 / 0V o 24VDC).
- Efecto en el Sistema: Suelen provocar el llamado «golpe de ariete» o choques hidráulicos debido a las paradas y arranques repentinos del actuador (cilindro o motor).
2. Válvulas Proporcionales (Control Infinito)
Estas válvulas permiten posicionar la corredera en cualquier punto de su recorrido, regulando el tamaño de la apertura de forma continua.
- Mecanismo de Control: Utilizan solenoides proporcionales. A mayor corriente eléctrica aplicada a la bobina, mayor es la fuerza ejercida y, por ende, mayor es el desplazamiento de la corredera.
- Comportamiento del Fluido: Permiten acelerar, decelerar y regular la velocidad o fuerza de un actuador de manera suave y precisa.
- Señal de Mando: Requieren señales analógicas continuas (por ejemplo, de 4-20 mA, 0-10 V) o señales moduladas por ancho de pulsos (PWM), gestionadas generalmente por una tarjeta electrónica de control o un PLC.
- Efecto en el Sistema: Eliminan los choques hidráulicos, protegen los componentes mecánicos y permiten movimientos automatizados de alta complejidad.

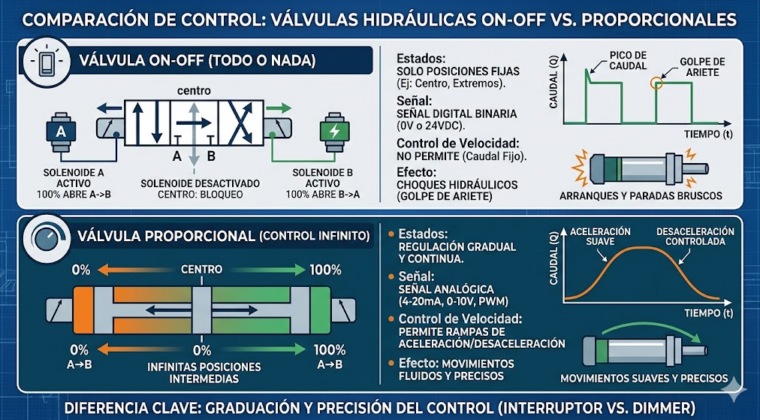

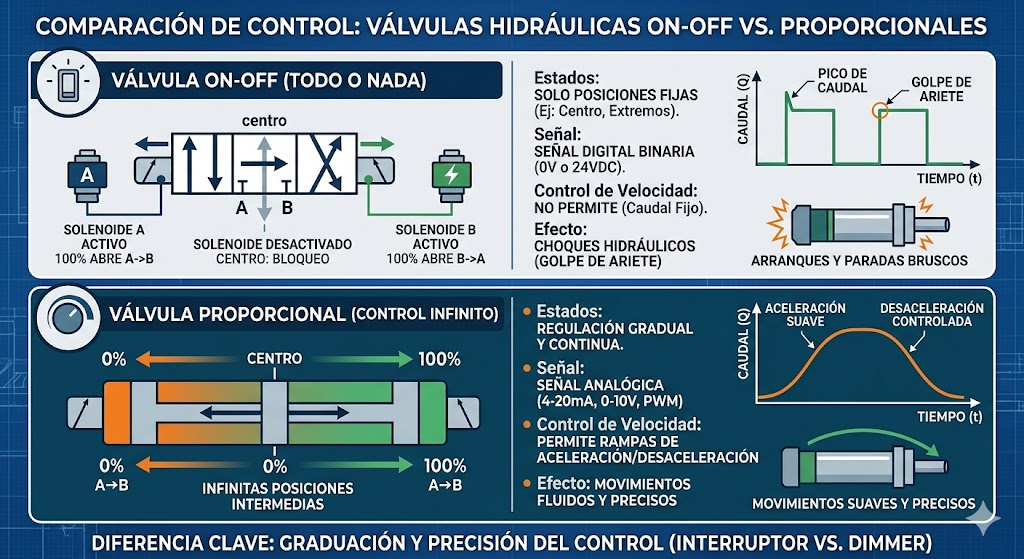

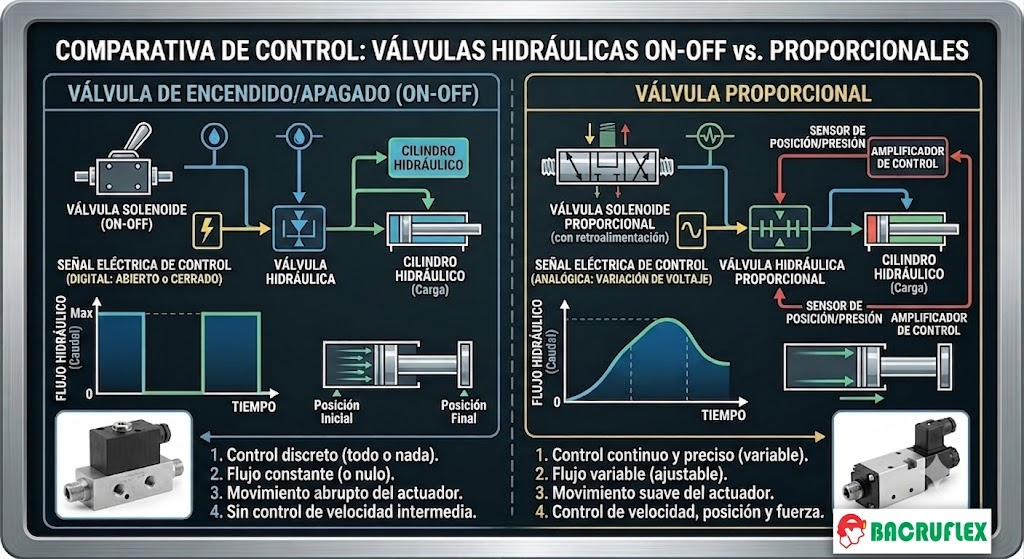

Tabla Comparativa de Control
| Característica | Válvula On-Off | Válvula Proporcional |
| Estados del Spool | Solo posiciones fijas (ej. Centro, Izquierda, Derecha). | Infinitas posiciones intermedias. |
| Control de Velocidad | No permite (es fija, dependiente de la bomba). | Permite rampas de aceleración y desaceleración. |
| Precisión | Baja (depende de topes mecánicos o finales de carrera). | Muy alta (milimétrica si se usa con la electrónica adecuada). |
| Costo y Complejidad | Económica, instalación y diagnóstico simples. | Más costosa, requiere tarjetas de control y calibración. |
| Aplicación Típica | Levantamiento de tolvas, prensas simples, brazos de sujeción. | Inyectoras de plástico, grúas de alta precisión, maquinaria minera automatizada. |
