¿Cómo se realiza la instalación y anclaje seguro de los carretes para manguera en paredes de concreto o paneles metálicos?
La instalación de carretes para mangueras industriales (ya sean retráctiles, manuales o motorizados) requiere un anclaje firme, ya que deben soportar no solo el peso del equipo y el fluido, sino también la fuerza de tracción cuando el operario jala de la manguera.

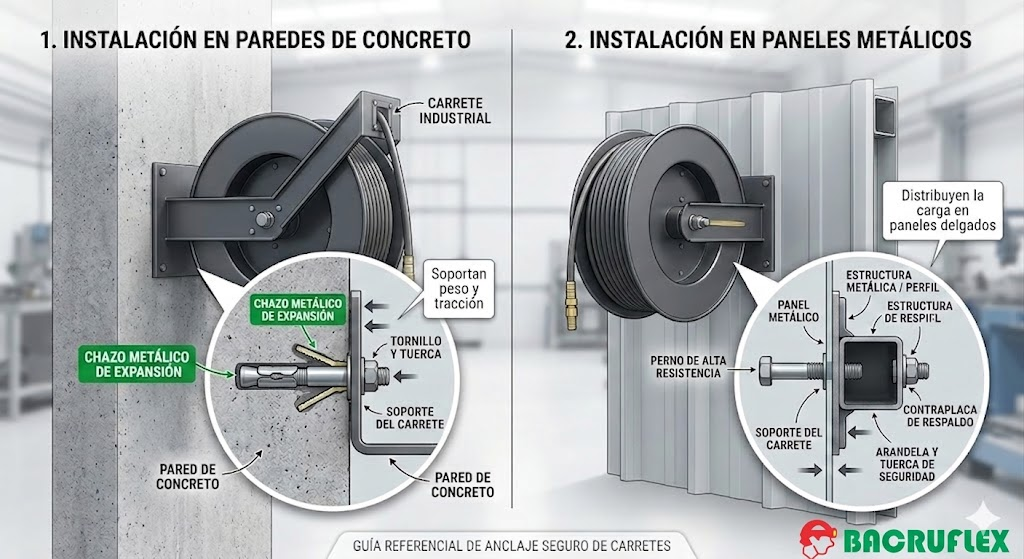

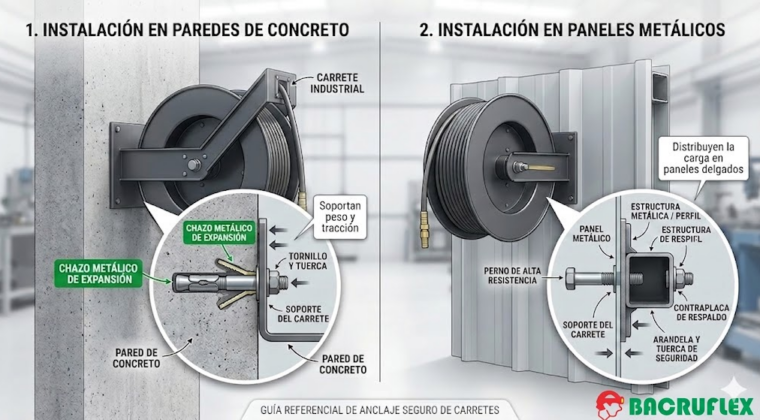

A continuación, se detalla el proceso paso a paso para realizar una instalación segura tanto en paredes de concreto como en paneles metálicos.
1. Instalación en Paredes de Concreto (Sólido o Bloque Relleno)
El concreto es la superficie ideal debido a su alta resistencia. Para este caso, los pernos de expansión (chazos metálicos o tacos de expansión) son la mejor opción.
Herramientas y Materiales:
- Taladro percutor y broca para concreto (del mismo diámetro que el anclaje).
- Pernos de expansión para carga pesada (ej. tornillos de expansión tipo cuña de $\frac{3}{8}»$ o $\frac{1}{2}»$).
- Llave de torque o llave de corona.
- Nivel de burbuja y marcador.
Paso a Paso:
- Marcación y Nivelación: Presenta el soporte del carrete en la pared a la altura deseada (usualmente entre 1.5 y 1.8 metros para facilitar el acceso). Usa el nivel de burbuja para asegurarte de que esté perfectamente recto y marca los puntos de fijación.
- Perforación: Con el taladro en modo percusión, realiza los agujeros manteniéndolo completamente perpendicular a la pared. La profundidad del hueco debe ser ligeramente mayor que la longitud del perno.
- Limpieza: Limpia el polvo del interior del agujero (puedes usar una bomba de aire o soplar con una manguera de aire comprimido). El polvo residual reduce drásticamente la fricción del anclaje.
- Inserción: Introduce los pernos de expansión a través de los agujeros del soporte del carrete hacia la pared (o colócalos primero y luego monta el carrete, según el diseño del fabricante). Golpea suavemente con un martillo si es necesario.
- Torque de Ajuste: Aprieta las tuercas firmemente. Al girar la tuerca, el mecanismo del perno se expande dentro del concreto, generando el anclaje mecánico.
Nota de seguridad: Nunca uses tarugos plásticos (con fines domésticos) para carretes industriales pesados; con la vibración y el jalón de la manguera terminarán cediendo.
2. Instalación en Paneles Metálicos (Estructuras o Módulos)
Fijar un carrete directamente sobre la plancha o panel metálico delgado (como paneles tipo sándwich o coberturas) es peligroso porque el metal puede llegar a deformarse o rasgarse. Se requiere distribuir la carga.
Herramientas y Materiales:
- Taladro con brocas para metal (HSS).
- Pernos de alta resistencia (Grado 5 o superior) con tuercas de seguridad (Aero / Nylon).
- Placa de respaldo (Contraplaca): Una plancha de acero de refuerzo para colocar por el lado posterior del panel.
- Arandelas planas anchas (de presión o tipo «Fender»).
Paso a Paso:
- Refuerzo Estructural (Esencial): Si el panel es delgado, localiza las vigas, columnas o perfiles estructurales (tipo C o tubulares) que sostienen el panel para fijarte directamente a ellos. Si no coincide, deberás usar una contraplaca de acero por el lado posterior del panel para hacer un «sándwich».
- Marcación y Perforación: Marca los puntos de sujeción usando el soporte del carrete. Taladra el panel metálico (y la contraplaca al mismo tiempo para que los agujeros coincidan).
- Montaje del «Sándwich»: * Pasa el perno desde el frente (lado del carrete).
- Coloca una arandela plana y una de presión.
- Atraviesa el panel metálico.
- Por la parte trasera, coloca la contraplaca de acero, seguida de otra arandela y la tuerca de seguridad.
- Ajuste: Aprieta firmemente con dos llaves (una para fijar la cabeza del perno y otra para girar la tuerca). Las tuercas con anillo de nylon evitarán que el carrete se afloje debido a la vibración del motor o del sistema retráctil.
Recomendaciones Generales de Seguridad
- Cálculo de Peso Dinámico: Al elegir los pernos, recuerda que un carrete no solo pesa lo que dice su ficha técnica. El peso total incluye: Carrete + Manguera llena de fluido (agua/aceite/aire) + La fuerza de tracción del operario.
- Brazo de Guía: Asegúrate de ajustar el brazo guía de la manguera del carrete en la posición correcta según el tipo de montaje (pared, techo o piso) para que la manguera salga alineada y disminuya el estrés sobre el anclaje.
- Mantenimiento: Inspecciona visualmente los puntos de anclaje cada 3 o 6 meses en entornos de trabajo pesado para verificar que no existan fisuras en el concreto o fatiga en el panel metálico.
