¿Cómo se ajusta la tensión del resorte interno de recuperación en los carretes para manguera de tipo automáticos?
Ajustar la tensión del resorte interno de recuperación (o resorte de reloj) en un carrete automático es un procedimiento clave para garantizar que la manguera se retraiga con fuerza pero sin llegar a golpearse violentamente.
El método varía según el diseño del carrete, pero se realiza principalmente de dos formas: sin desmontar nada (añadiendo vueltas) o ajustando el eje lateral (para modelos industriales).
Aquí te detallo los pasos para ambos métodos, junto con las medidas de seguridad indispensables.
Método 1: Ajuste manual rápido (El método de las «vueltas»)
Este es el sistema estándar para la mayoría de carretes comerciales de aire, agua o grasa. No requiere herramientas, solo manipular la manguera.
Para AUMENTAR la tensión (si la manguera no se retrae por completo):
- Extiende la manguera por completo hacia afuera hasta que el mecanismo de trinquete (latch) se enganche y la bloquee en su lugar.
- Desconecta cualquier boquilla, pistola o acople del extremo de la manguera.
- Pasa la manguera hacia atrás a través de la guía de rodillos (el soporte de salida), metiéndola de nuevo en el cuerpo del tambor.
- Envuelve manualmente una o dos vueltas de manguera directamente sobre el tambor. Cada vuelta que agregues aumentará la tensión del resorte.
- Vuelve a pasar el extremo de la manguera por la guía de rodillos y reinstala la boquilla o el tope de goma.
- Desengancha el trinquete y prueba la retracción.
Para DISMINUIR la tensión (si retrae con demasiada fuerza):
- El proceso es el inverso: con el carrete bloqueado, retira una vuelta de manguera del tambor sacándola por la guía.

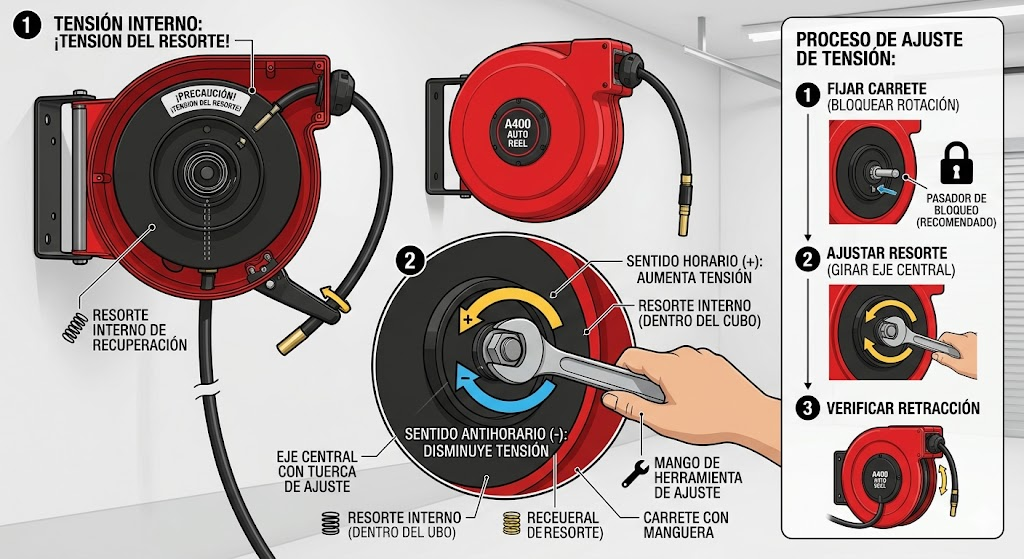

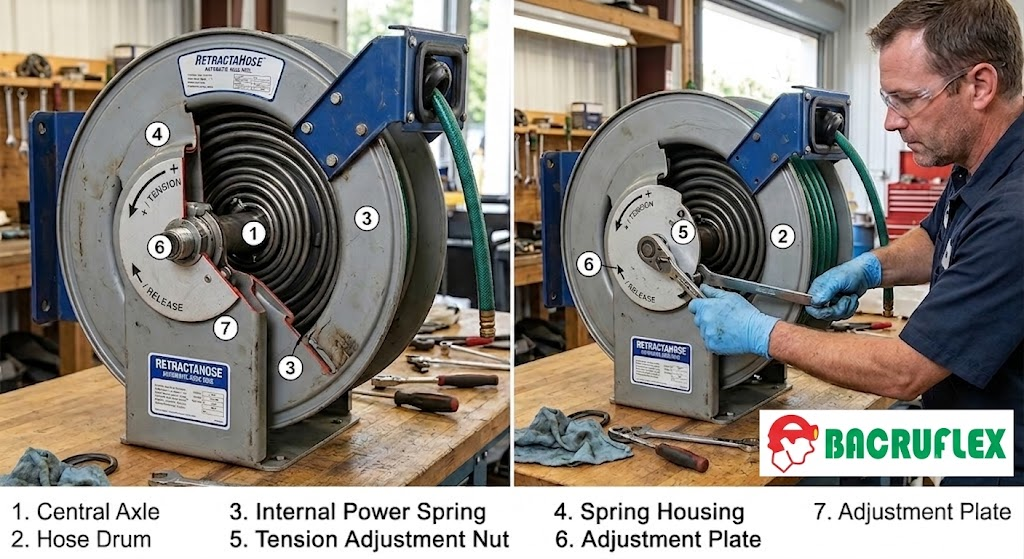

Método 2: Ajuste mediante la placa del eje (Carretes Industriales)
Los carretes de servicio pesado (usados en minería, talleres mecánicos grandes o camiones de lubricación) suelen tener una placa frontal o un cubo giratorio en el eje lateral conectado directamente al resorte.
- Retrae la manguera por completo hasta que el tope de goma quede asentado contra la guía de rodillos.
- Afloja los tornillos de fijación que aseguran la placa del cubo del resorte al eje central o al soporte.
- Gira el cubo con una llave:
- Sentido de las agujas del reloj (usualmente): Para apretar el resorte y aumentar la fuerza.
- Sentido contrario: Para disminuirla.
- Nota: Hazlo de media vuelta en media vuelta.
- Aprieta firmemente los tornillos de fijación antes de soltar la llave o probar el equipo.
Precauciones de Seguridad Críticas
¡Peligro de Liberación Brusca! El resorte interno acumula una gran cantidad de energía potencial. Un descontrol puede hacer que el tambor gire a gran velocidad, rompiendo la manguera o causando lesiones graves en las manos.
- Nunca superes el límite: Si al retraer la manguera notas que el resorte se siente «rígido» o se detiene en seco antes de que salga toda la manguera, has puesto demasiada tensión. Esto puede deformar o romper el resorte internamente.
- No abras la carcasa del resorte: Los resortes de recuperación vienen sellados en un cartucho (casete). Si necesitas reemplazarlo o hacer mantenimiento profundo, nunca intentes sacar el resorte de su contenedor, ya que se expandirá como una cinta de acero afilada.
