¿Qué kit de herramientas básicas debe acompañar siempre a una manguera de testeo durante los servicios de mantenimiento en campo?
Para un técnico en hidráulica, la manguera de testeo (o micro manguera de presión) es el «estetoscopio» del sistema. Pero llevarla sola es como ir a un diagnóstico a medias; si no puedes conectarla o medir la señal, no sirve de mucho.

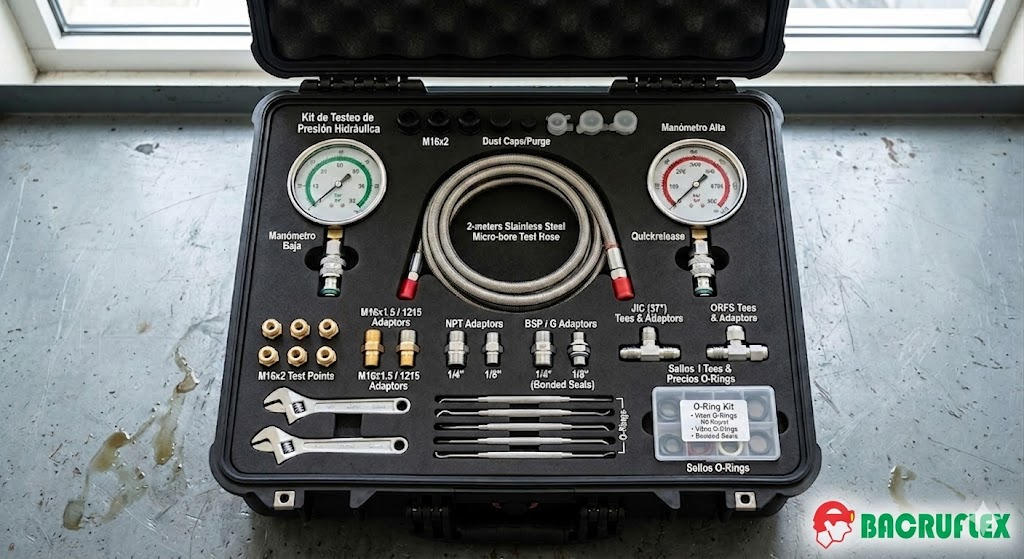

El kit básico que siempre debe acompañar a tu manguera de testeo en campo está diseñado para tres objetivos: conectar, medir y proteger.
1. El Kit de Acoples y Adaptadores (El corazón del maletín)
Las tomas de presión en campo varían según el fabricante de la maquinaria (Caterpillar, Komatsu, John Deere, etc.). Tu kit debe tener la capacidad de adaptarse a cualquier puerto de prueba.
- Puntos de prueba (Test Points): Los acoples estándar más comunes son los de rosca M16x2 (el estándar global de sistemas como Minimess). También es vital tener adaptadores para roscas M16x1.5 y 1215 (rosca ligera).
- Adaptadores de Rosca: Un juego de adaptadores que pasen de la rosca del punto de prueba a las conexiones del sistema:
- NPT: 1/4″ y 1/8″ (muy común en equipos americanos).
- BSP / G (Gas): 1/4″ y 1/8″ con sello de cara o arandela adherida (estándar europeo).
- JIC (37°): Adaptadores en T con toma de testeo integrada para intercalar en líneas vivas.
- ORFS (O-Ring Face Seal): Crucial para maquinaria moderna de construcción y minería.
2. Instrumentos de Medición (Manómetros)
La manguera solo transporta la presión; necesitas ver qué está pasando. Lo ideal en campo es llevar al menos dos manómetros analógicos (glicerina) o uno digital de alta precisión para cubrir diferentes rangos:
- Manómetro de Baja/Media Presión: Rango de 0 a 50 bar (o 0 a 600 PSI) para medir presiones de pilotaje, carga de bombas o líneas de retorno.
- Manómetro de Alta Presión: Rango de 0 a 400 bar o 0 a 600 bar (hasta 8500 PSI) para los circuitos principales de implementos o traslación.
- Conectores rápidos para manómetro: Para acoplar el manómetro a la manguera sin necesidad de usar llaves en cada cambio.
3. Herramientas de Mano y Sellado
- Llaves españolas (fijas) o ajustables de precisión: Un juego corto de llaves (especialmente tamaños entre 12 mm y 19 mm) o dos llaves de expansión de boca delgada para ajustar los acoples sin dañar las mangueras.
- Kit de O-Rings de repuesto (Vitón/Nitrilo 90 Shore): Las tomas de prueba y adaptadores dependen de pequeños sellos que suelen morderse o desgastarse con el uso continuo.
- Extractor de O-Rings (Pick tool): Una punta fina para remover sellos dañados dentro de los puertos sin rayar las caras de metal.
4. Seguridad y Limpieza (Frecuentemente olvidados)
- Tapones y Capuchones de purga: Para sellar la manguera de testeo inmediatamente después de usarla. La contaminación por polvo en campo es el enemigo número uno de los bloques de válvulas.
- Paños industriales de microfibra o absorbentes: Para limpiar la toma de prueba antes de conectar, evitando introducir tierra al circuito.
Regla de oro en campo: Nunca conectes la manguera de testeo a un puerto sin haber limpiado la tapa protectora del punto de prueba. Si entra una sola partícula de polvo a través de la micro manguera, puede trabar el carrete de una válvula direccional o una válvula de alivio piloto.
