¿Qué accesorios adicionales, como flujómetros o válvulas de aguja, se pueden acoplar directamente al regulador CONCOA?
Los reguladores CONCOA (tanto los de una sola etapa como los de doble etapa para gases industriales, de alta pureza o medicinales) utilizan de manera estándar puertos de conexión 1/4″ NPT (Female u Hembra en el cuerpo base). Esto permite acoplar una amplia variedad de accesorios de control de flujo y seguridad directamente a la salida del regulador.

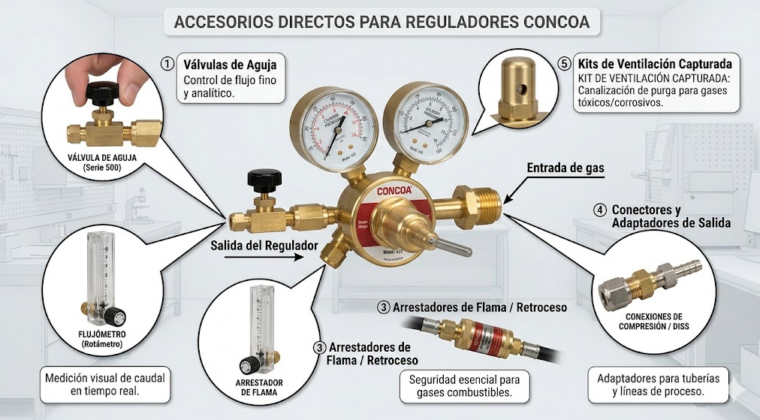

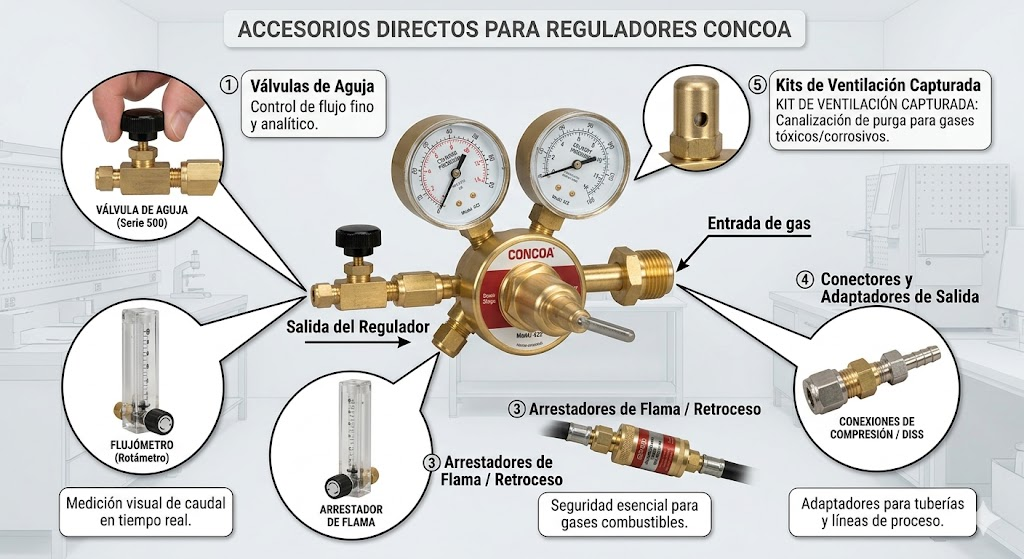

Los principales componentes y accesorios originales o compatibles que se pueden instalar de forma directa son los siguientes:
1. Elementos de Control de Flujo (Instalación Directa en la Salida)
- Válvulas de Aguja (Needle Valves): Ideales para un control analítico o micro-dosificación del gas. CONCOA fabrica la Serie 500 de válvulas de aguja miniatura (disponibles en bronce, latón cromado o acero inoxidable 316L) que se enroscan directamente al puerto de salida de 1/4″ MNPT (Male NPT) para regular flujos finos desde vacío hasta altas presiones.
- Flujómetros de Área Variable (Rotámetros): Para medir visualmente el caudal en tiempo real (por ejemplo, las series CONCOA 560, 565 o 567 para laboratorios, o las series 700 y 1600 para aplicaciones industriales). Se pueden acoplar directamente a la salida mediante adaptadores de flujo de 1/4″.
- Válvulas de Diafragma (Diaphragm Valves): Como la Serie 533 (de un cuarto de vuelta o multi-vuelta), que ofrecen un cierre hermético de metal a metal, crítico para mantener la pureza extrema del gas y evitar la difusión o contaminación del entorno hacia la línea.
2. Dispositivos de Seguridad y Protección
- Válvulas de Retención (Check Valves): Como la Serie 532, que impiden el flujo inverso del gas hacia el regulador, protegiendo los componentes internos de contaminaciones cruzadas o contrapresiones imprevistas de la línea de proceso.
- Arrestadores de Flama / Retroceso (Flashback Arrestors): Esenciales si el regulador se usa con gases combustibles (hidrógeno, acetileno, GLP) u oxígeno en soldadura u oxicorte. Se acoplan directamente a la salida para detener un posible retorno de llama.
- Kits de Ventilación Capturada (Captured Vent Kits): Accesorios como la serie 5500001, que se instalan en la bonete del regulador para canalizar de forma segura gases tóxicos, corrosivos o inflamables hacia una línea de purga exterior en caso de fallo del diafragma.
3. Conectores y Adaptadores de Salida
- Conexiones de Compresión (Tubing Fittings): Adaptadores directos de 1/4″ NPT a sistemas de tubería clamp o férulas (tipo Swagelok o CONCOA de 6 mm o 1/4″) para conectar mangueras de acero inoxidable o líneas de cobre.
- Salidas Medicinales DISS: Para reguladores en aplicaciones clínicas u hospitalarias, se pueden acoplar adaptadores directos bajo el estándar DISS (Diameter Index Safety System) para conexiones rápidas de oxígeno o aire medicinal.
Nota técnica de instalación: Al acoplar flujómetros o válvulas directamente al cuerpo del regulador, asegúrese de que el material del accesorio (latón, latón cromado o acero inoxidable 316L) sea idéntico o compatible con el material del cuerpo del regulador CONCOA (por ejemplo, regulador serie 402 de latón o serie 422 de acero inoxidable) para evitar la corrosión galvánica y asegurar la compatibilidad química con el gas que se va a dosificar.
