¿Por qué el regulador CONCOA con diafragma de acero inoxidable es el estándar exigido en laboratorios de cromatografía de gases?
En el análisis por Cromatografía de Gases (GC) y especialmente en sistemas acoplados a Espectrometría de Masas (GC-MS), la pureza del gas de arrastre (como Helio, Nitrógeno o Hidrógeno) lo es todo. Trabajar con gases de alta pureza (Grado 5.0 o 6.0, es decir, 99.999% o 99.9999% puros) no sirve de nada si el regulador de presión contamina el flujo antes de que llegue al inyector.

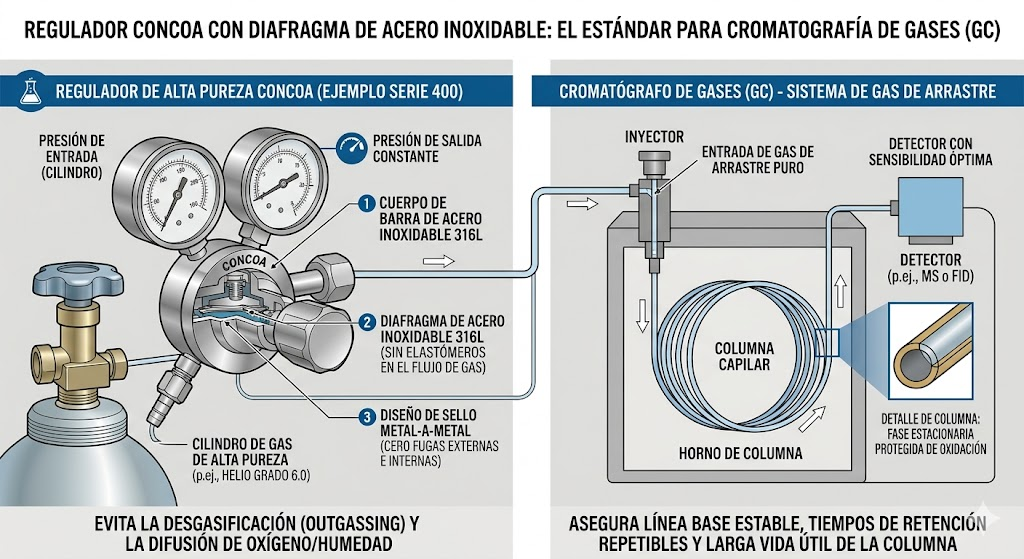

Los reguladores de la marca CONCOA con diafragma de acero inoxidable (como las series 400) se han convertido en el estándar indiscutible de la industria por razones técnicas muy específicas ligadas a la física del control de gases analíticos.
1. El problema de los elastómeros: Desgasificación e Infiltración
Los reguladores industriales comunes utilizan diafragmas de neopreno, hule o Vitón. Para la cromatografía, estos materiales son críticos por dos fenómenos:
- Desgasificación (Outgassing): Los diafragmas plásticos o de caucho liberan pequeñas cantidades de compuestos orgánicos volátiles (COVs) y plastificantes en la línea de gas. Estos «fantasmas» viajan hasta la columna, generando ruido en la línea base del cromatograma, picos fantasma y dañando severamente la sensibilidad del detector.
- Infiltración de Oxígeno y Humedad: Aunque el gas dentro del tubo esté a alta presión, las moléculas de oxígeno y agua del aire exterior pueden difundirse hacia el interior a través del poro de un diafragma de elastómero debido a la diferencia de presión parcial. El oxígeno degrada rápidamente la fase estacionaria de las columnas capilares a altas temperaturas, y el agua arruina detectores sensibles.
La solución del Acero Inoxidable (316L): El diafragma metálico de CONCOA es completamente impermeable. No absorbe ni libera contaminantes, garantizando que el gas mantenga su especificación de ultra alta pureza desde el cilindro hasta el equipo.
2. El fenómeno del «Sello Metal-Metal»
CONCOA diseña estos reguladores con un sello hermético donde el diafragma de acero inoxidable se asienta directamente contra el cuerpo de latón cromado o acero inoxidable del regulador. Al eliminar los empaques blandos en el trayecto principal del gas, se logra una tasa de fuga interna y externa prácticamente nula (típicamente certificada en menos de $1 \times 10^{-9}$ cc/seg de Helio).
3. Estabilidad de la Presión y Doble Etapa
En cromatografía, un cambio minúsculo en el flujo de gas altera los tiempos de retención de los analitos, dañando la repetibilidad del método.
Los cilindros de gas van perdiendo presión a medida que se vacían (pasan de unas 2500 psi a cero). Un regulador común sufre un efecto llamado «decaimiento de la presión de suministro», donde la presión de salida aumenta de forma indeseada cuando la presión del tanque cae.
Los modelos de doble etapa de CONCOA corrigen esto reduciendo la presión en dos pasos internos sucesivos, entregando una presión de salida perfectamente constante sin importar si el tanque está lleno o a punto de agotarse.
Resumen de Especificaciones Exigidas en Laboratorio
| Característica | Regulador Estándar de Laboratorio (CONCOA) | Regulador Industrial Común | Impacto en GC |
| Material del Diafragma | Acero Inoxidable 316L | Neopreno / Buna-N / Vitón | Evita picos fantasma y oxidación de columna. |
| Pureza Admitida | Grado 5.0 a 6.0 ($>99.999\%$) | Grado 4.0 o inferior | Mantiene la integridad de helio/hidrógeno caros. |
| Sello del Cuerpo | Metal contra Metal | Sellos elastoméricos | Reduce la entrada de humedad ambiental a nivel de trazas. |
| Diseño | Doble Etapa (Recomendado) | Una sola etapa | Estabilidad absoluta en los tiempos de retención. |
Usar cualquier otra configuración con diafragmas no metálicos invalida las garantías de los fabricantes de cromatógrafos (como Agilent, Shimadzu o Thermo) y acorta drásticamente la vida útil de los consumibles del laboratorio.
