¿Qué código de limpieza internacional (como ISO 4406) se ayuda a cumplir mediante el uso de las máquinas de limpieza de mangueras?

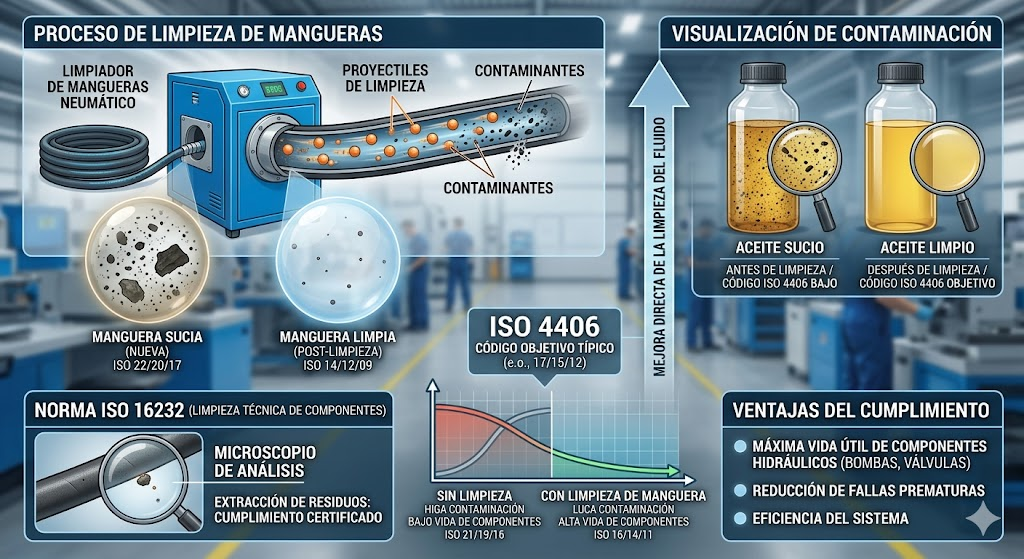

El uso de máquinas de limpieza de mangueras (como los sistemas de lanzamiento de proyectiles neumático o los equipos de lavado por lavado a presión) está directamente diseñado para ayudar a cumplir con la norma ISO 4406, que es el estándar internacional para medir el nivel de contaminación por partículas sólidas en fluidos hidráulicos.
Sin embargo, para las mangueras y componentes antes de ser instalados en el sistema, se utiliza una norma hermana específica para la «limpieza de componentes»: la ISO 16232 (o su equivalente automotriz/industrial, la VDA 19).
Aquí te detallo cómo funcionan y qué códigos específicos se buscan alcanzar en la industria hidráulica:
1. El Código de Limpieza Objetivo (ISO 4406)
La norma ISO 4406 expresa el nivel de contaminación mediante tres números (ejemplo: 18/16/13). Cada número representa el conteo de partículas en 1 $mL$ de fluido para tres tamaños diferentes:
- Primer número: Partículas $\ge$ 4 $\mu m$ (micras)
- Segundo número: Partículas $\ge$ 6 $\mu m$
- Tercer número: Partículas $\ge$ 14 $\mu m$
Al limpiar una manguera nueva (que suele traer restos de caucho del corte y partículas metálicas del prensado de las conexiones), se evita que estos contaminantes entren al aceite circulante. Los objetivos típicos que se ayudan a cumplir en sistemas hidráulicos modernos son:
| Tipo de Sistema Hidráulico | Código ISO 4406 Objetivo Típico |
| Sistemas de Alta Presión / Servoválvulas (Crítico) | 15/13/11 a 16/14/11 |
| Sistemas Hidráulicos Estándar (Válvulas proporcionales) | 17/15/12 a 18/16/13 |
| Maquinaria Pesada / Minería (Bombas de pistones) | 18/16/13 a 19/17/14 |
2. La Norma Específica para Componentes: ISO 16232
Mientras que la ISO 4406 mide el fluido, la ISO 16232 mide la limpieza técnica de los componentes individuales (como mangueras, tubos y válvulas) antes de su ensamblaje.
Las máquinas de limpieza de mangueras permiten certificar que la manguera cumple con un nivel de extracción de contaminantes específico, expresado a menudo por el peso de los residuos extraídos por cada 1000 $cm^2$ de superficie interna o por el tamaño de la partícula más grande encontrada. Un ensamble de manguera correctamente limpiado con proyectiles suele alcanzar clasificaciones de limpieza que garantizan no alterar el código ISO 4406 del sistema donde será instalado.
Por qué es crítico: Una manguera nueva «visual u ópticamente limpia» que no ha sido pasada por una máquina de proyectiles de limpieza puede liberar miles de micropartículas de caucho y metal al sistema de inmediato, elevando un código ISO 4406 de un saludable 16/14/11 a un peligroso 21/19/16 en sus primeras horas de operación, reduciendo drásticamente la vida útil de las bombas y componentes del equipo.
