¿Cómo se seleccionan las dimensiones del proyectil de espuma para que las máquinas de limpieza de mangueras hagan un sellado perfecto?
Para que un proyectil de espuma (limpiador pneumático) logre un sellado perfecto y arrastre toda la suciedad sin quedarse atascado ni dejar pasar aire, la clave está en el interferencia o sobredimensión. El proyectil nunca debe medir lo mismo que el diámetro interno de la manguera; siempre debe ser más grande.
Aquí te explico los criterios técnicos que se utilizan para seleccionar la dimensión correcta:

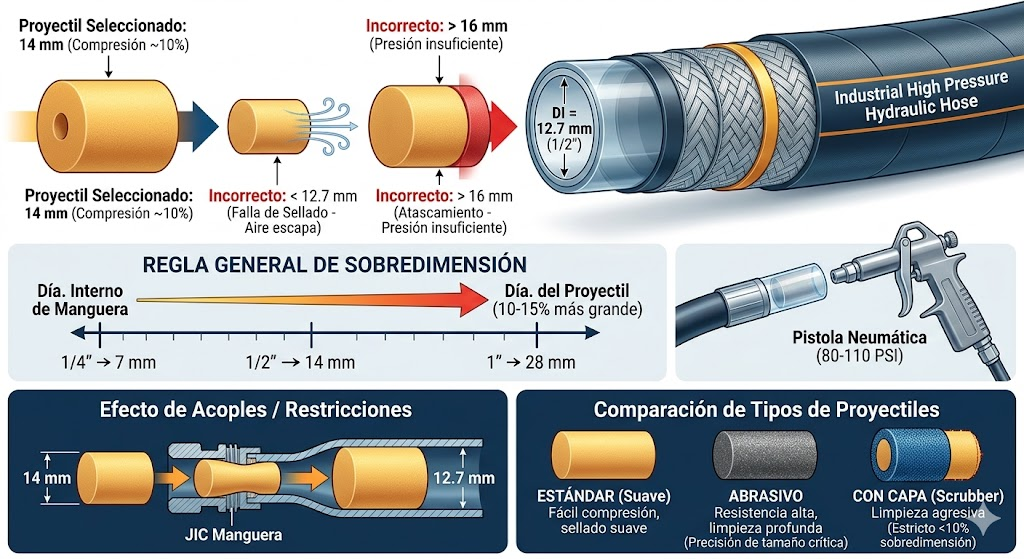

1. Regla de Sobredimensión General
Como norma estándar en la industria oleohidráulica y de transferencia de fluidos, el proyectil de espuma debe ser entre un 10% y un 15% más grande que el diámetro interno (DI) de la manguera o tubo que se va a limpiar.
- ¿Por qué? Esta diferencia es la que genera la compresión necesaria contra las paredes internas de la manguera, creando el sello hermético que permite al aire comprimido empujarlo con fuerza y raspar los residuos de aceite o partículas.
2. Tabla de Selección Básica
Las dimensiones comerciales de los proyectiles ya vienen calculadas para los diámetros nominales de las mangueras más comunes. Se suelen clasificar de la siguiente manera:
| Diámetro Interno (DI) de la Manguera | Diámetro Recomendado del Proyectil de Espuma | El porqué de la dimensión |
| 1/4″ (~6.3 mm) | 7 mm a 8 mm | Compresión ligera para paso rápido. |
| 3/8″ (~9.5 mm) | 12 mm | Asegura sellado en mangueras de alta presión (R12/R15). |
| 1/2″ (~12.7 mm) | 14 mm a 16 mm | Absorbe la deformación en las curvas de la manguera. |
| 3/4″ (~19.0 mm) | 22 mm | Mayor masa de espuma para mantener la presión de empuje. |
| 1″ (~25.4 mm) | 28 mm a 30 mm | Compresión óptima para arrastre de volumen alto. |
| 2″ (~50.8 mm) | 55 mm a 60 mm | Proyectiles de alta densidad para diámetros grandes. |
3. Factores Críticos para Ajustar la Dimensión
No todas las mangueras de 1″ son iguales por dentro. Para no fallar en la selección, se deben considerar estas tres variables:
El Tipo de Acople o Conexión (Restricciones)
Si la manguera ya tiene los terminales prensados (como una brida CAT, un acople Camlock o terminales JIC), el proyectil debe ser capaz de comprimirse para pasar por la restricción del acople (que suele ser más estrecho que la manguera) y luego expandirse dentro de la manguera para limpiar.
Regla de oro: Si la restricción del acople es muy severa, se opta por un proyectil en el rango bajo de sobredimensión (10%) pero de alta densidad.
El Tipo de Proyectil (Densidad y Capas)
- Proyectiles Estándar (Suaves/Medios): Ideales para limpieza regular de aceite. Siguen la regla del 12-15% de sobredimensión porque se flexionan fácilmente.
- Proyectiles Abrasivos o con Capa de Resfregado (Scrubber): Tienen una superficie más rígida (tipo esponja de cocina). Estos se seleccionan con una sobredimensión más estricta (máximo 10%) porque ofrecen mayor resistencia y podrían atascarse si son demasiado grandes.
La Presión de Trabajo del Equipo
Las pistolas de limpieza neumática suelen operar entre 80 y 110 PSI (5.5 a 7.5 bar). Si usas un proyectil demasiado grande para la manguera (por ejemplo, uno de 22 mm en una manguera de 1/2″), la presión de la línea no será suficiente para empujarlo, causando un bloqueo. Si es muy chico, el aire pasará soplándolos por los lados sin mover el proyectil.
¿Cómo medir si tienes dudas?
Si estás trabajando con una manguera industrial especial o desgastada:
- Mide el diámetro interno real con un vernier (calibrador).
- Multiplica ese valor por 1.12 o 1.15.
- Elige el tamaño comercial de proyectil que más se acerque hacia arriba.
