¿Cómo evita el sistema de parada automática de las máquinas de prensado de mangueras que se dañe el acople metálico?

¿Cómo evita el sistema de parada automática de las máquinas de prensado de mangueras que se dañe el acople metálico?

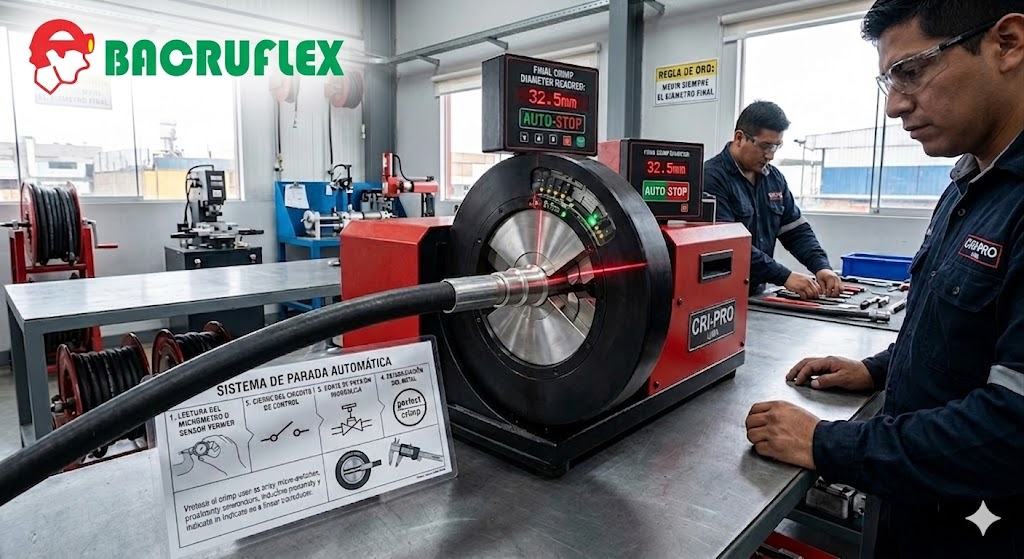

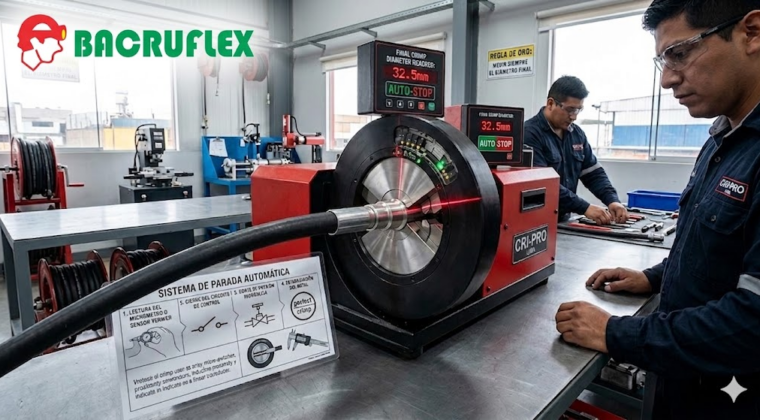

El sistema de parada automática en las prensadoras de mangueras hidráulicas e industriales es clave para garantizar un ensamblaje seguro. Su función principal es detener el avance de los dados (mordazas) exactamente en el milímetro programado, evitando la sobreprensada. Si la máquina continuara ejerciendo fuerza, aplastaría el acople metálico, debilitando su estructura interna, deformando la espiga o incluso llegando a cortar la manguera por dentro.

Para lograr esta precisión extrema y proteger el acople ferrosa, las prensadoras modernas combinan componentes mecánicos, electrónicos e hidráulicos:

Mecanismos de Control y Parada Automática

1.Lectura del micrómetro o sensor Vernier:Fase de aproximación.

El operador configura el diámetro de prensado final según la tabla del fabricante del acople. Al iniciar el ciclo, un sensor de posición digital (Vernier o codificador lineal) mide en tiempo real el desplazamiento del pistón hacia el centro.

2.Cierre del circuito de control:Punto de contacto crítico.

Cuando los dados alcanzan la cota exacta (por ejemplo, al cerrar el diámetro externo de la férula a la medida indicada), el sensor mecánico o el sistema CNC de la pantalla táctil activa una señal eléctrica instantánea.

3.Apertura de la válvula solenoide:Corte de presión hidráulica.

La señal eléctrica abre inmediatamente una válvula electromagnética (solenoide) de descarga. Esto desvía el flujo de aceite de la bomba directamente de vuelta al tanque hidráulico, deteniendo en milisegundos el empuje del pistón principal.

4.Tiempo de retención y retorno:Estabilización del metal.

Algunos sistemas automáticos avanzados mantienen el diámetro final por un breve periodo (tiempo de retención de presión) para mitigar el efecto de memoria elástica del metal del acople, antes de abrir automáticamente los dados para liberar la manguera ya armada.

3 Sistemas de Protección Adicionales

Además del límite por diámetro (posición), las máquinas cuentan con salvaguardas secundarias que evitan catástrofes si hay un error de configuración:

  • Válvula de alivio o regulación de presión: Si por error se colocan dados demasiado pequeños y el motor intenta forzar el prensado, esta válvula mecánica se abre al alcanzar el límite de presión (PSI/Bar) máximo del equipo, impidiendo que la fuerza hidráulica destruya el acople metálico.
  • Monitoreo del esfuerzo (Sistemas CNC avanzados): Las prensadoras con pantallas digitales miden la curva de resistencia del acople. Si detectan un pico abrupto de presión antes de llegar al diámetro programado (lo que indica que se está aplastando metal sólido o que el acople no corresponde), la máquina aborta el ciclo de inmediato.
  • Sensores de fin de carrera traseros (Backstop): Para trabajos en serie, un interruptor de contacto en la parte posterior de la cabeza de prensado asegura que el acople esté colocado exactamente en la zona de las mordazas antes de permitir que la máquina actúe, evitando prensar la espiga o el hexágono por accidente.

Regla de oro en el taller: Aunque el sistema de parada automática sea 100% confiable, siempre se debe medir el diámetro final del acople prensado con un calibrador digital (pie de rey) para contrastarlo con las especificaciones del fabricante. Las tolerancias de los componentes metálicos exigen este doble chequeo.
