¿Qué tipo de terminales o bridas son las más recomendadas para instalar una manguera para pulpa de mineral sin riesgo de fugas?

¿Qué tipo de terminales o bridas son las más recomendadas para instalar una manguera para pulpa de mineral sin riesgo de fugas?

Para el manejo de pulpa de mineral (slurry), la selección de terminales y bridas es crítica. Al tratarse de un fluido altamente abrasivo, denso y a menudo corrosivo, los acoples convencionales fallarían rápidamente por desgaste mecánico o causarían estrangulamiento en el flujo, provocando atascos y fugas catastróficas.

Las opciones más recomendadas y seguras en la industria minera son las siguientes:

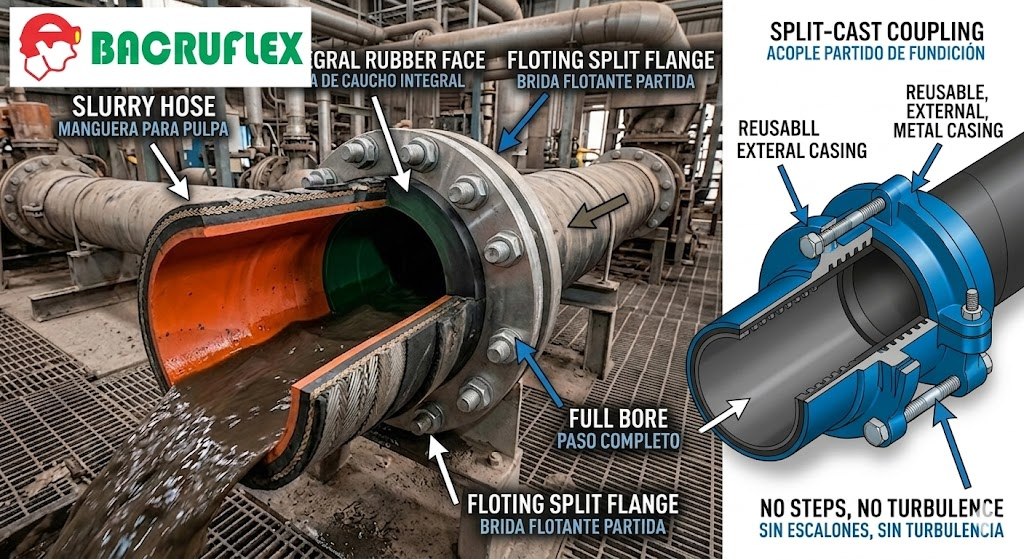

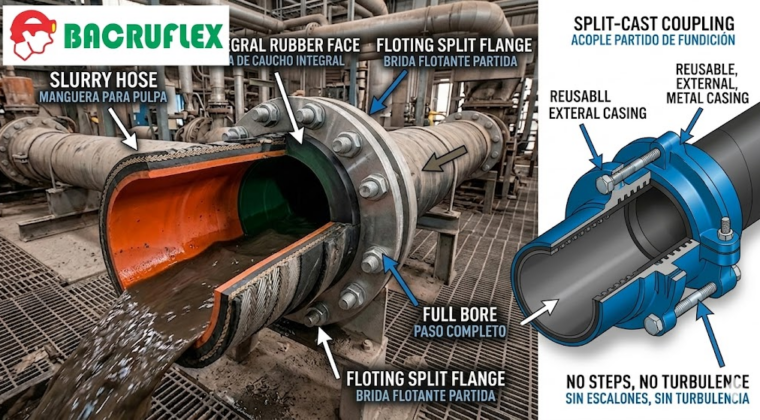

1. Bridas Flotantes tipo «Split Flange» (Bridas Partidas)

Es el sistema estándar de oro para mangueras de descarga de pulpa de mineral a alta presión (mangueras tipo Slurry o Material Handling).

• Cómo funciona: La manguera se fabrica con un extremo ensanchado (un talón de caucho reforzado con acero) que integra la misma composición interna de la manguera. Las bridas metálicas son partidas (en dos mitades) y se colocan abrazando este talón desde atrás.
• Por qué evita fugas: El contacto del fluido es caucho contra caucho (o contra la contra-brida del equipo). No hay ninguna pieza metálica expuesta a la abrasión del mineral. Al ajustar los pernos, el talón de caucho actúa como su propio empaque autosellante.
• Ventaja clave: Al ser flotantes, facilitan la alineación de los pernos con la tubería rígida sin tener que girar la manguera pesada.

2. Sistema de Acople Reutilizable de Aluminio o Fundición (Tipo «Split-Cast Couplings»)

Muy utilizado en líneas de transporte de pulpa de media presión o donde se requiere cortar y ensamblar la manguera in situ.

• Cómo funciona: Son carcasas externas partidas (generalmente de aluminio de alta resistencia o hierro fundido) que muerden mecánicamente el exterior de la manguera mediante pernos de alta tracción. El sellado interno se logra mediante una junta de caucho dedicada que abraza los extremos.
• Por qué evita fugas: La manguera no se reduce en su diámetro interno, manteniendo el paso completo (Full Bore). Esto elimina la turbulencia, que es la causa principal del desgaste por perforación cerca del terminal.
• Ventaja clave: Si la manguera se desgasta en un punto, se puede cortar el tramo dañado y reinstalar el acople rápidamente en el campo sin necesidad de vulcanización de fábrica.

3. Terminales con Niple Integrado Vulcanizado (Niple Espiga NPT o Brida Fija)

Se utilizan cuando las presiones operativas son extremadamente altas o en líneas de succión/descarga críticas en bombas de lodos.

• Cómo funciona: El niple metálico (que termina en una brida fija ANSI/DIN o rosca) se introduce en la manguera durante su fabricación y se vulcaniza directamente con la estructura de alambre y capas de lona de la manguera.
• Por qué evita fugas: La unión entre el terminal y la manguera es química y mecánica de fábrica, lo que hace casi imposible el desprendimiento o la fuga en la zona de transición.
• Desventaja a mitigar: Para evitar que la pulpa destruya el niple de acero por abrasión, este debe especificarse con un recubrimiento interno de caucho (Rubber Lined) o estar fabricado en aleaciones de alta resistencia al desgaste (como acero al manganeso o cerámica endurecida).

Resumen de Selección Técnico

Recomendación Crítica para la Instalación:

Para garantizar «cero fugas», asegúrese de que el diseño de la manguera mantenga el diámetro interior continuo (Full Bore). Cualquier restricción o «escalón» en el paso del fluido generará un punto de turbulencia donde el mineral actuará como un esmeril, perforando la manguera o el terminal en cuestión de semanas.
