¿Qué tipo de rosca (NPT, BSP o métrica) es la estándar que utilizan los manómetros comerciales en sistemas de fluidos?
En el mundo de los manómetros comerciales e industriales, no existe una única rosca estándar universal, ya que la elección depende enteramente de la región geográfica y del origen de la maquinaria.
Sin embargo, si tuviéramos que definir un «estándar de facto» por su altísima presencia global, la competencia está reñida entre NPT y BSP.
Aquí te detallo cómo se dividen el mercado y cuál debes elegir según tu situación:

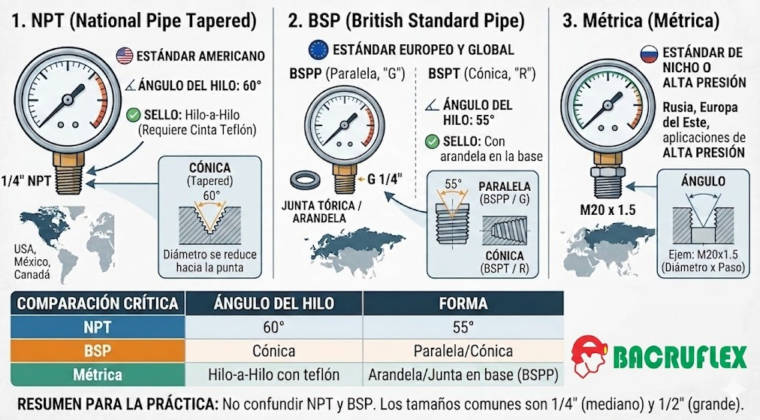

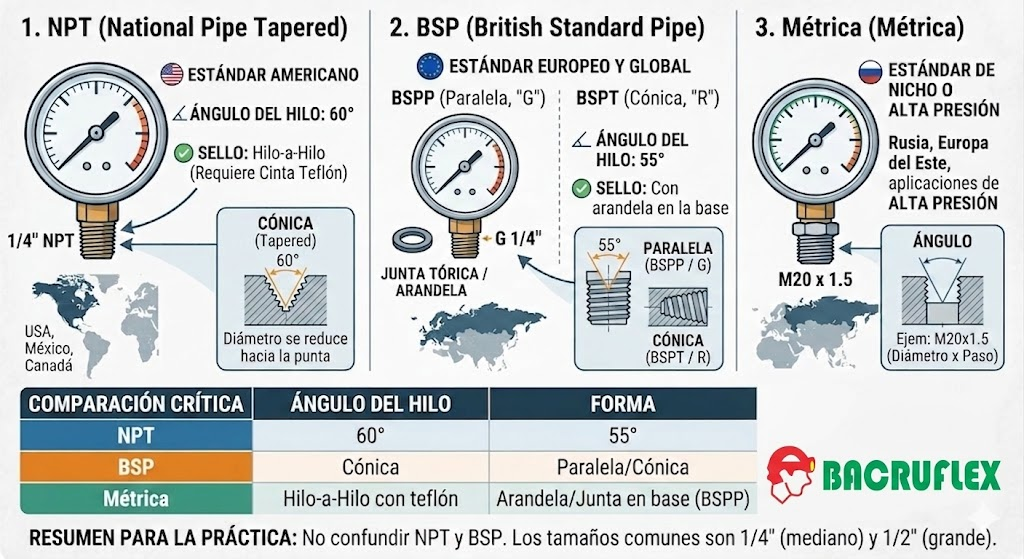

1. Región y Dominio de Mercado
- NPT (National Pipe Tapered): El estándar americano.Si estás trabajando con equipos fabricados en Estados Unidos, México o Canadá, o en industrias muy influenciadas por ellos (como la petrolera y de gas a nivel mundial), la rosca estándar es NPT. Los tamaños más comunes para manómetros comerciales son 1/4″ NPT y 1/2″ NPT.
- BSP (British Standard Pipe): El estándar europeo y global.Si estás en Europa, Asia, u operando maquinaria de origen europeo/asiático en Latinoamérica, la rosca estándar es BSP (específicamente BSPP – paralela, o BSPT – cónica). Los manómetros comerciales europeos suelen usar G 1/4″ o G 1/2″ (la «G» indica BSP paralela).
- Métrica: El estándar de nicho o alta presión.Las roscas métricas (como M20 × 1.5) son el estándar en Rusia y algunos países de Europa del Este, y se utilizan globalmente en aplicaciones muy específicas de alta presión o en bloques de válvulas hidráulicas compactas, pero no son la norma para el manómetro comercial promedio.
2. Diferencias Críticas (¿Por qué no son compatibles?)
Es un error común intentar forzar un manómetro con rosca NPT en una conexión BSP de la misma medida nominal (por ejemplo, ambos de 1/4″). No van a sellar y dañarás los hilos.
| Característica | Rosca NPT | Rosca BSP (G / Esférica) |
| Tipo de rosca | Siempre Cónica (Tapered). El diámetro se reduce hacia la punta. | Puede ser Paralela (BSPP / G) o Cónica (BSPT / R). Los manómetros suelen ser paralelos. |
| Ángulo del hilo | $60^\circ$ | $55^\circ$ |
| Método de sellado | Contacto metal-metal entre los hilos (requiere cinta de teflón o sellador). | Arandela de sellado (o junta tórica) en la base de la rosca (para BSPP). |
Resumen para la práctica
- ¿Cuál comprar a ciegas? Si estás en América, busca NPT. Si estás en Europa o trabajas con maquinaria importada de allá, busca BSPP (G).
- El tamaño rey: Para manómetros pequeños (de carátula de 2″ o 2.5″), la conexión estándar es 1/4″. Para manómetros grandes de proceso (carátula de 4″ o 4.5″), la conexión estándar es 1/2″.
