Los conectores hidráulicos más resistentes para maquinaria de gran escala
Para la maquinaria de gran escala (como la utilizada en minería, construcción pesada y perforación), los conectores hidráulicos no solo deben soportar presiones extremas, sino también vibraciones constantes, picos de presión (golpes de ariete) y ambientes altamente corrosivos.
A continuación, se detallan los tipos de conectores más resistentes y confiables del mercado para servicio pesado, clasificados por su diseño y tipo de sellado.

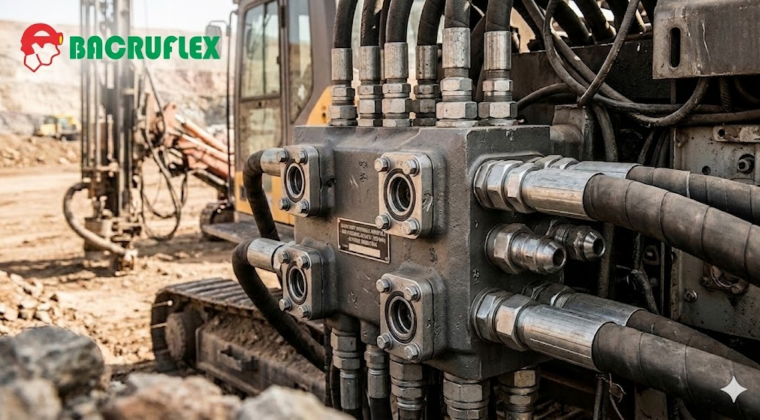

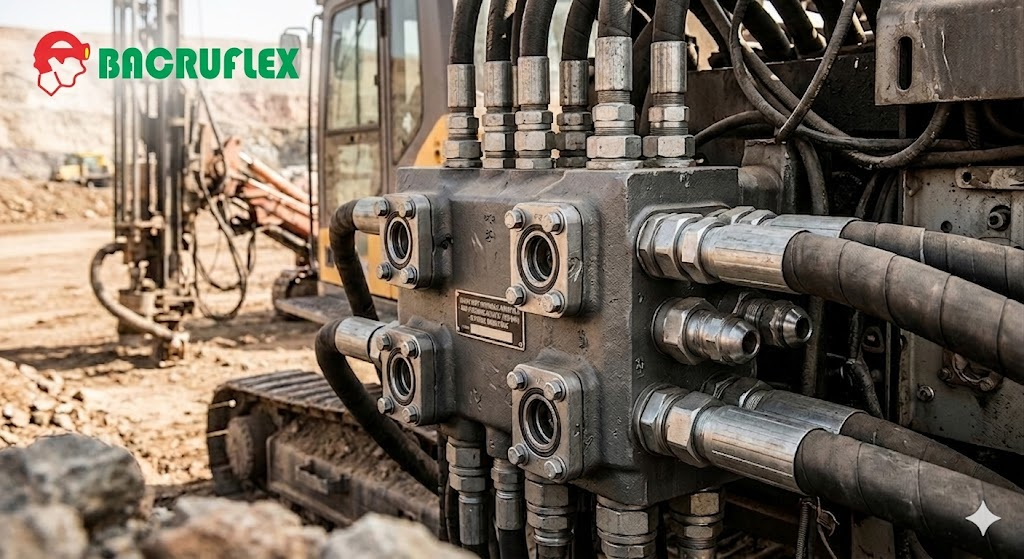

1. Conexiones de Brida (Flange Fittings) – SAE J518 / ISO 6162
Son el estándar de oro para maquinaria pesada y de gran escala. En lugar de roscarse directamente, se sujetan mediante una brida partida o sólida con cuatro pernos, lo que distribuye la fuerza de manera uniforme y facilita el mantenimiento en componentes grandes.
- Código 61 (Standard Duty): Soporta presiones de hasta 3,000 psi (210 bar).
- Código 62 (Heavy Duty): Diseñado específicamente para alta presión, soportando hasta 6,000 psi (420 bar) en todos los tamaños.
- Mecanismo de sellado: Utiliza una junta tórica (O-ring) que se asienta en una ranura en la cara de la brida, sellando contra la superficie plana del componente.
- Ventaja clave: Soportan picos de presión brutales y vibraciones extremas sin aflojarse ni agrietarse, algo común en excavadoras y tuneladoras.
2. Conectores O-Ring Face Seal (ORFS) – SAE J1453 / ISO 8434-3
Es una de las conexiones roscadas más resistentes y con menor tasa de fugas en la industria de equipo pesado (muy utilizada por marcas como Caterpillar, Komatsu y John Deere).
- Diseño: La conexión macho tiene una cara plana con un O-ring atrapado en una ranura mecanizada. La conexión hembra tiene una cara plana que se comprime contra el O-ring al apretar la tuerca giratoria.
- Resistencia: Excelente para presiones de hasta 6,000 psi y superior en tamaños pequeños/medianos.
- Ventaja clave: Altísima resistencia a la sobre-torsión (un problema común que destruye otros conectores durante el mantenimiento) y eliminación casi total de las fugas por vibración. Además, permite un montaje «slip-fit» (no hay que desplazar el tubo hacia atrás para encajarlo).
3. Conectores JIC de 37° (Joint Industry Council) – SAE J514 / ISO 8434-2
Aunque son un diseño más tradicional, las conexiones JIC de alta resistencia (fabricadas en acero al carbono forjado o acero inoxidable) siguen siendo muy vigentes en maquinaria pesada por su versatilidad.
- Mecanismo de sellado: Sellado de metal a metal mediante el contacto de dos superficies cónicas a 37 grados.
- Resistencia: Varía según el tamaño, pero los tamaños más pequeños superan los 5,000 psi. Para maquinaria de gran escala, se prefieren las versiones de paredes gruesas o construidas en acero inoxidable 316 para resistir la corrosión externa.
- Consideración: Son propensos a agrietarse si el técnico los aprieta en exceso (sobre-torque), por lo que en aplicaciones críticas de gran escala están siendo desplazados por ORFS o Bridas.
4. Conectores DIN de 24° con Cono de Mordida (Bite-Type) – ISO 8434-1 (Serie Pesada «S»)
Muy comunes en maquinaria de diseño europeo y sistemas hidráulicos centralizados de plantas industriales o mineras.
- Serie «S» (Heavy Duty): Diseñada específicamente para altas presiones y condiciones de choque severas. Soporta presiones de trabajo de hasta 630 bar (más de 9,000 psi) en los diámetros más pequeños.
- Mecanismo de sellado: Un anillo de corte (mordida) penetra superficialmente en el tubo de acero al apretar la tuerca, creando un anclaje mecánico y un sello hermético. Las versiones modernas incluyen un sello elastomérico adicional (tipo DKO) para asegurar cero fugas.
Factores Críticos de Resistencia para Gran Escala
Al elegir o especificar estos conectores para equipos de alta demanda, el diseño de la rosca es solo la mitad de la ecuación. Debe asegurarse lo siguiente:
Material y Fabricación
- Acero Forjado vs. Barras Maquinadas: Los bloques y codos forjados son drásticamente más resistentes a la fatiga y a la presión que los maquinados a partir de barra hexagonal, ya que el flujo de grano del metal sigue la forma de la pieza.
- Recubrimientos anticorrosivos: Busque conectores con recubrimientos de Zinc-Níquel (Zn-Ni). Soportan más de 1,000 horas de cámara de niebla salina antes de mostrar óxido rojo, superando por mucho al zincado trivalente tradicional.
El Factor de la Manguera (Mangueras de Espiral de Alambre)
Para maquinaria de gran escala, los conectores deben ir acoplados a mangueras de 4 o 6 espirales de alambre de acero de alta tensión (como las normas SAE 100R13 y 100R15). Los conectores para estas mangueras suelen ser de tipo interlock (eléctrico o de dos piezas), donde la férula muerde directamente el refuerzo de acero de la manguera tras pelar la cubierta exterior, evitando que la conexión salga disparada bajo presión.
