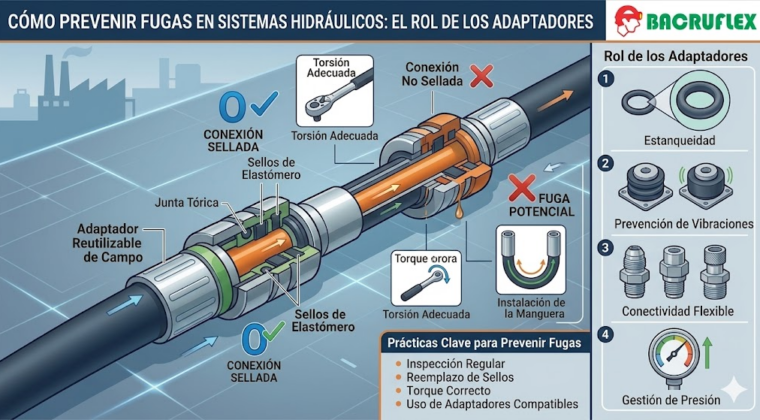

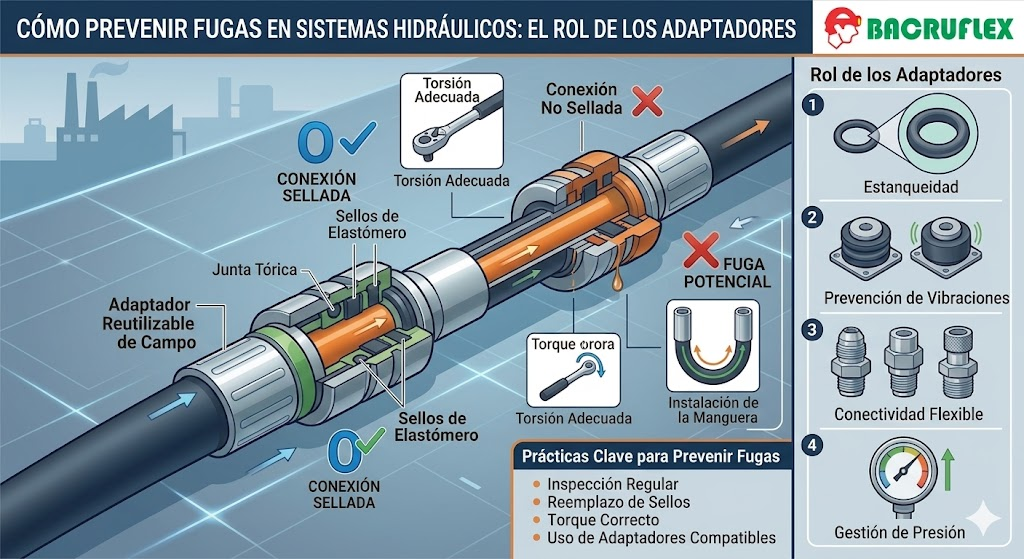

Cómo prevenir fugas en sistemas hidráulicos, el rol de los adaptadores
Las fugas en los sistemas hidráulicos no solo representan una pérdida económica por el costo del fluido, sino que también causan caídas de presión, contaminación ambiental, riesgos de seguridad (como incendios o resbalones) y daños costosos en los componentes de la maquinaria.
Para prevenir estas fugas de manera efectiva, es fundamental entender que los adaptadores hidráulicos son el punto crítico de conexión y, por lo tanto, la primera línea de defensa.
1. Prácticas clave para prevenir fugas hidráulicas
Antes de enfocarnos en los conectores, existen pautas generales de mantenimiento e instalación que minimizan el riesgo de fallas:
- Control de la contaminación: Las micropartículas en el aceite actúan como abrasivos, desgastando los sellos internos y las roscas. Mantener el fluido limpio mediante filtración adecuada es vital.
- Gestión de la temperatura: El calor excesivo (por encima de los $65^\circ\text{C}$ en muchos sistemas) endurece y agrieta los sellos de elastómero (O-rings), destruyendo su capacidad de sellado.
- Ruteo correcto de mangueras: Las mangueras deben tener suficiente holgura para absorber los picos de presión y el movimiento de la maquinaria. Una manguera tensa jalará el adaptador, aflojando la conexión o causando fatiga en el metal.
- Amortiguación de vibraciones: En maquinaria pesada o de minería, la vibración constante fatiga las uniones mecánicas. El uso de abrazaderas para tuberías y mangueras reduce este impacto drásticamente.
2. El rol crítico de los adaptadores hidráulicos
Un adaptador no es simplemente una pieza que une dos componentes; es el encargado de contener presiones que fácilmente superan los $3,000\text{ PSI}$ o $5,000\text{ PSI}$. Su correcta selección e instalación definen si un sistema será hermético o una fuente constante de goteos.
A. Selección del tipo de sellado adecuado
El error más común es utilizar el tipo de rosca equivocado para la aplicación interna. Los adaptadores se dividen principalmente en dos filosofías de sellado:
- Sellado por interferencia de rosca (Metal con Metal):
- Ejemplo: Roscas NPT (americanas cónicas) o BSPT (británicas cónicas).
- Cómo funciona: El sellado se logra cuando las roscas macho y hembra se acuñan entre sí.
- Riesgo de fuga: Alto en sistemas de alta presión o vibración. Tienden a aflojarse con los ciclos térmicos y, si se sobreaprietan, deforman permanentemente la rosca, haciendo imposible que vuelvan a sellar. Requieren teflón o selladores químicos, los cuales pueden contaminar el circuito si se aplican mal.
- Sellado mecánico o por contacto de caras (Con Cono o O-ring):
- Ejemplos: JIC $37^\circ$ (sellado por abocardado metálico), ORFS (O-Ring Face Seal), o BSPP con arandela vulcanizada (Bonded Seal / USIT).
- Cómo funciona: La rosca solo sirve para unir las piezas, mientras que el sellado real lo hace un cono rectificado a precisión o un anillo de elastómero (O-ring) atrapado en una ranura.
- Ventaja contra fugas: Son infinitamente superiores. El sistema ORFS, por ejemplo, es el estándar de la industria para eliminar fugas en alta presión, ya que el O-ring se expande con la misma presión del fluido, haciendo el sello aún más hermético.
B. El torque de instalación: El enemigo silencioso
Ni la falta de apriete ni el exceso son buenos.
- Sub-torque: El adaptador queda flojo y la presión del fluido o la vibración lo desplazarán, iniciando la fuga.
- Sobre-torque: Estira las roscas, agrieta las tuercas de los adaptadores giratorios y aplasta o corta los O-rings internos. Una vez que un adaptador JIC o ORFS se sobreaprieta y se deforma, nunca más volverá a sellar, obligando a cambiar la pieza.
Regla de oro: Utilizar siempre el método F.F.W.R. (Flats From Wrench Tight) o una llave dinamométrica (torquímetro) siguiendo las especificaciones del fabricante. El método F.F.W.R. consiste en apretar con la mano y luego dar un número específico de «caras» de la tuerca usando la llave.
C. Compatibilidad de materiales y compatibilidad química
El cuerpo del adaptador (acero al carbono, acero inoxidable o latón) debe ser compatible con el entorno para evitar la corrosión galvánica.
Aún más importante es el material del O-ring del adaptador:
- Nitrilo (NBR): Excelente para aceites minerales estándar, pero falla a altas temperaturas.
- Vitón (FKM): Indispensable para fluidos sintéticos, altas temperaturas o aplicaciones expuestas a químicos agresivos. Utilizar un O-ring de Nitrilo donde se requiere Vitón garantiza una fuga a los pocos días de operación.
Resumen para el mantenimiento preventivo
Para mantener un sistema con cero fugas, la estrategia con respecto a los adaptadores debe ser:
- Migrar, cuando sea posible, de roscas cónicas (NPT) a conexiones con sello de cara por O-ring (ORFS) o roscas métricas/BSP con sello retenido.
- Nunca reutilizar los O-rings o arandelas de deformación si se desmonta un adaptador; cambie siempre el elemento elastómero.
- Inspeccionar visualmente la alineación: un adaptador forzado por una manguera mal instalada fallará por fatiga mecánica.
