Tipos de sellado en niples bridados, ¿Cuál es el mejor para tu industria?
En el mundo de las conexiones hidráulicas e industriales, los niples bridados son componentes críticos para garantizar el transporte de fluidos a altas presiones, temperaturas extremas o fluidos corrosivos. Sin embargo, la seguridad y la eficiencia de la conexión no dependen solo del metal, sino del tipo de sellado utilizado.
Elegir el sistema de sellado incorrecto puede costar miles de dólares en paradas de planta, fugas o accidentes. A continuación, desglosamos los principales tipos de sellado en niples bridados y cómo saber cuál es el ideal para tu sector.
Tipos de Sellado en Niples Bridados

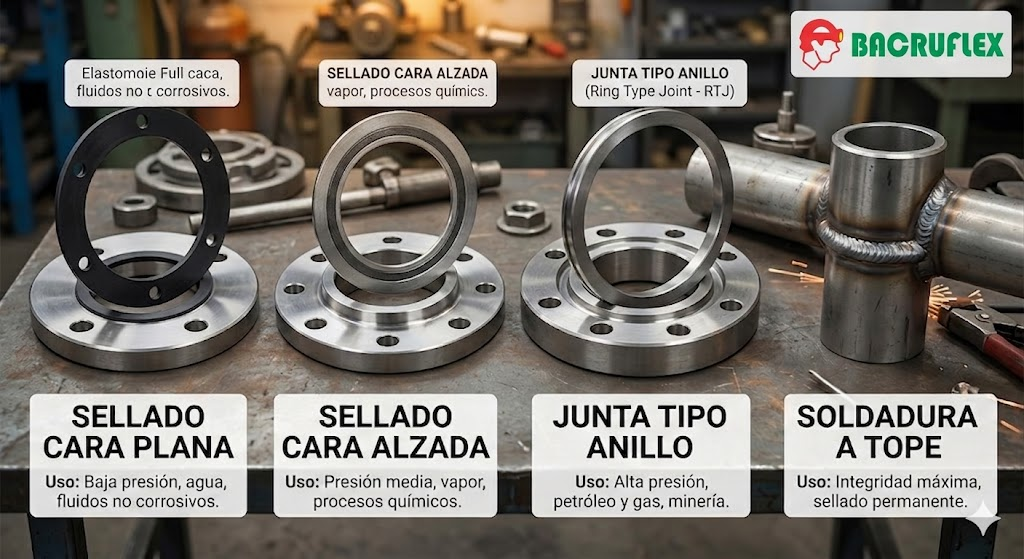

El diseño de la cara de la brida (Niple Bridado o Flanged Nipple) determina el tipo de sellado y el empaque que se debe utilizar. Los tres más comunes en la industria son:
1. Sellado por Cara Plana (Flat Face – FF)
En este diseño, la superficie de contacto del niple bridado es completamente plana.
- Cómo funciona: Se utiliza un empaque de cara completa (que cubre toda la brida, incluyendo los agujeros de los pernos). El sellado se logra mediante la compresión uniforme del empaque blando entre las dos caras.
- Materiales comunes: Elastómeros (NBR, EPDM, Neopreno) o fibras no asbesto.
- Limitaciones: Presiones bajas a moderadas. Si se aplica un torque excesivo, el empaque se puede extruir o la brida se puede deformar.
2. Sellado por Cara Alzada (Raised Face – RF)
Es el tipo de sellado más utilizado en el entorno industrial global. La superficie de contacto está ligeramente elevada alrededor del paso del fluido.
- Cómo funciona: Al concentrar toda la fuerza de apriete de los pernos en un área de superficie menor (la zona alzada), se logra una presión de sellado mucho mayor utilizando empaques de anillo (que van por dentro del círculo de pernos).
- Materiales comunes: Empaques espiroetálicos (spiral wound), grafito flexible o PTFE.
- Ventaja: Soporta un amplio rango de presiones (desde Clases 150 hasta 2500) y es altamente confiable.
3. Sellado por Junta Tipo Anillo (Ring Type Joint – RTJ)
Diseñado para las condiciones más severas y extremas de presión y temperatura.
- Cómo funciona: La cara del niple bridado tiene una ranura mecanizada profundamente en su superficie. En lugar de un empaque plano, se coloca un anillo metálico (de sección ovalada u octogonal). Al ajustar los pernos, el anillo de metal se deforma plásticamente dentro de la ranura, logrando un sellado hermético de metal contra metal.
- Materiales comunes: Acero suave, acero inoxidable, Monel o Inconel.
- Ventaja: Prácticamente indestructible bajo presiones altísimas.
Tabla Comparativa de Rendimiento
| Tipo de Sellado | Resistencia a la Presión | Resistencia Térmica | Costo de Mantenimiento | Aplicación Principal |
| Cara Plana (FF) | Baja ($< 250\text{ psi}$) | Limitada por el elastómero | Bajo | Conexiones de hierro fundido, fluidos no peligrosos |
| Cara Alzada (RF) | Moderada a Alta | Alta (según el empaque) | Medio | Procesos químicos, vapor, refinerías generales |
| Junta de Anillo (RTJ) | Extremadamente Alta ($> 10,000\text{ psi}$) | Muy Alta | Alto (requiere precisión) | Alta presión petrolera, minería profunda, gas de alta mar |
¿Cuál es el mejor para tu industria?
No existe un «mejor sellado» universal, sino el adecuado para las condiciones de operación de tu planta o proyecto.
Minería y Dragado Heavy Duty
Si manejas líneas de pulpa, relaves o sistemas hidráulicos de maquinaria pesada (perforadoras, palas):
- El recomendado: Cara Alzada (RF) con empaques espiroetálicos para líneas de proceso estándar. Si estás trabajando con sistemas hidráulicos de ultra alta presión o líneas de inyección a gran profundidad, el RTJ (Ring Type Joint) es mandatorio para evitar catástrofes.
Líneas de Bombeo de Agua y Fluidos Comunes
Para plantas de tratamiento de agua, sistemas de enfriamiento o transferencia de fluidos a baja presión:
- El recomendado: Cara Plana (FF). Suele combinarse con cuerpos de bombas de hierro fundido o válvulas de bronce. Usar una brida de cara alzada contra un equipo de hierro fundido puede romper la oreja de la brida al aplicar torque.
Industria Química y Petroquímica
Donde la resistencia a la corrosión, el vapor de alta temperatura y la contención de gases fugitivos son prioridad:
- El recomendado: Cara Alzada (RF). La capacidad de jugar con diferentes materiales de empaques (como el PTFE para ácidos o el grafito para altas temperaturas) lo hace el estándar versátil y seguro para estas configuraciones.
Un consejo clave de torque
Recuerda que en los niples bridados, el éxito del sellado no solo depende del tipo de cara, sino de un patrón de ajuste en cruz y el uso de un ciclo de torque controlado. Un apriete desigual es la causa número uno de fallas en bridas industriales, sin importar qué tan costoso sea el empaque.
Si estás evaluando el diseño de una línea de transferencia de fluidos específica o necesitas optimizar el inventario de empaques para tus niples bridados, ¿qué presiones de trabajo y fluidos principales estás manejando actualmente en tu planta?
