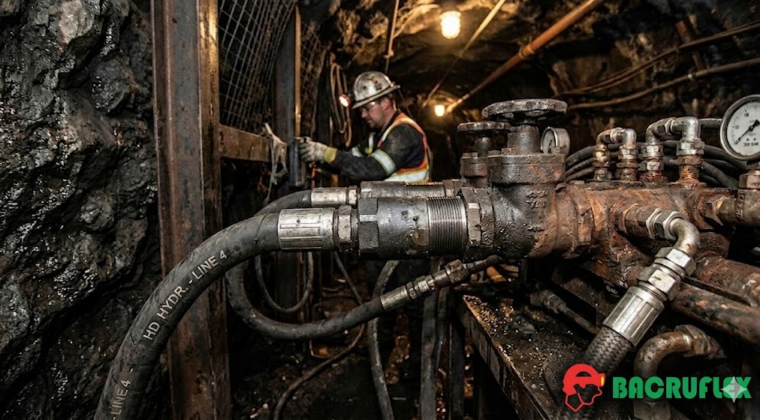

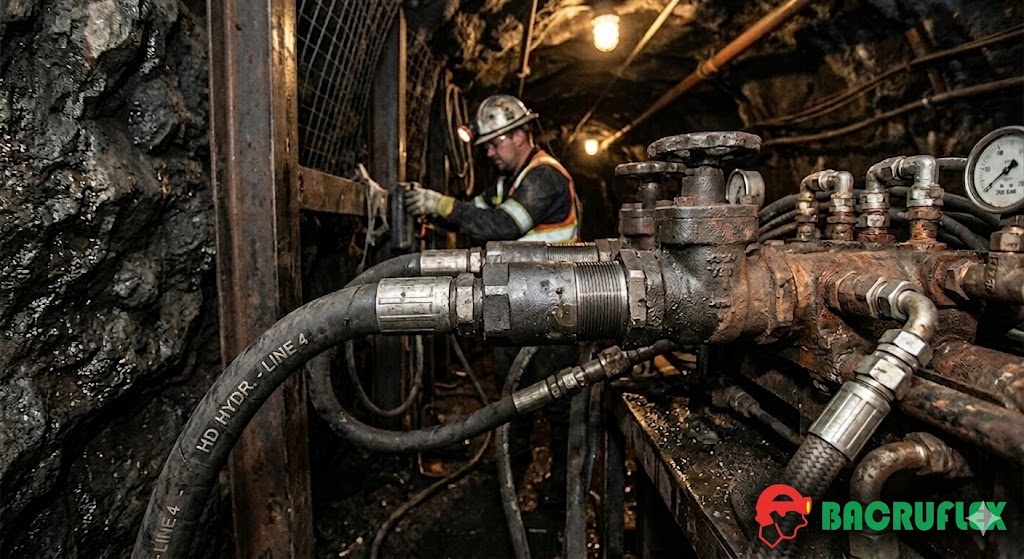

Niples roscados en la industria minera, resistencia extrema en condiciones críticas
En la industria minera, donde los fluidos abrasivos, las presiones extremas y los entornos corrosivos son el pan de cada día, los niples roscados no son un accesorio menor; son componentes críticos de seguridad y continuidad operativa. Un fallo en un niple puede detener una línea de perforación, causar pérdidas millonarias o poner en riesgo la integridad del personal.
A continuación, analizamos cómo se logra esa resistencia extrema y cuáles son las especificaciones clave para estos componentes en minería.
1. Materiales de Alta Ingeniería: El Corazón de la Resistencia
Para soportar las condiciones críticas de la mina (rajo abierto o subterránea), los niples roscados se fabrican en materiales con propiedades mecánicas superiores:
- Acero al Carbono de Alta Resistencia (e.g., ASTM A106 Gr. B / API 5L): Es el estándar para alta presión. Suelen ser niples sin costura (seamless), lo que elimina el punto débil de la soldadura longitudinal, permitiéndoles soportar presiones hidráulicas y neumáticas elevadas.
- Acero Inoxidable (316/316L): Crucial en minería subterránea debido a la presencia de aguas ácidas, humedad extrema y gases corrosivos. El molibdeno en el acero 316 ofrece una resistencia superior al picado (pitting) por cloruros.
- Aleaciones Especiales (Duplex / Super Duplex): Utilizados en el procesamiento de minerales y plantas de lixiviación, donde coexisten fluidos altamente corrosivos y partículas sólidas abrasivas.
2. Tipos de Roscas y Sellado Hermético
El diseño de la rosca es vital para evitar fugas bajo vibración constante (común en jumbos de perforación, palas y transportadores).
- NPT (National Pipe Thread): Es la más común en el sector. Al ser una rosca cónica, el sellado se realiza por interferencia de hilos (metal con metal), lo que asegura estanqueidad bajo presiones estándar y altas.
- BSPT (British Standard Pipe Taper): Similar a la NPT pero con un ángulo de hilo de 55° (frente a los 60° de NPT). Muy utilizada en maquinaria de origen europeo o asiático que opera en unidades mineras.
- Roscas de Alta Presión (Autofrettage / Tipo Cono y Sobresello): Para aplicaciones hidráulicas extremas (sistemas de arrastre, brazos hidráulicos de perforadoras tipo Boomer o Sandvik), donde las presiones superan los 10,000 PSI.
3. Condiciones Críticas que Soportan en Minería
Los niples de calidad minera están diseñados para vencer tres enemigos principales:
A. Abrasión e Impacto Colectivo
El arrastre de lodos, relaves y agua con sedimentos destruye rápidamente las tuberías comunes. Los niples mineros suelen recibir tratamientos térmicos de cementación o nitruración para endurecer la capa externa del metal, manteniendo el núcleo flexible para absorber impactos sin fracturarse.
B. Fatiga por Vibración
Los equipos mineros generan vibraciones armónicas brutales. Un niple de baja calidad se deforma o se quiebra en la base de la rosca (donde la pared es más delgada). Los niples de servicio pesado cuentan con espesores de pared calculados (Cédula 80, 160 o XXS) para resistir la fatiga mecánica.
C. Choque Térmico y Altas Presiones
En circuitos hidráulicos de maquinaria pesada, el aceite puede pasar de temperaturas ambiente bajo cero (en zonas altoandinas) a más de 90°C en minutos, operando a presiones de trabajo continuas de 3,000 a 5,000 PSI. La estabilidad dimensional del niple es lo que previene explosiones de mangueras o líneas rígidas.
4. Clasificación por Espesor (Cédulas / Schedules)
En minería, el uso de Cédula 40 (Standard) está muy limitado a servicios auxiliares de baja presión (agua limpia o aire en talleres). Para el frente de trabajo, los estándares exigen:
| Cédula (Schedule) | Tipo de Servicio en Minería | Ejemplo de Aplicación |
| Sch 80 / XS | Presión Media – Alta | Líneas de aire comprimido para perforación, agua de lavado de alta presión. |
| Sch 160 | Alta Presión | Sistemas hidráulicos pesados, líneas de inyección de químicos en plantas. |
| XXS (Double Extra Heavy) | Presión Extrema / Crítica | Conexiones directas a bombas de alta presión, sistemas de frenado de camiones mineros. |
Recomendación de Mantenimiento Crítico
Para garantizar que un niple roscado cumpla con su promesa de «resistencia extrema», es fundamental:
- Evitar el sobreajuste: Puede deformar los hilos de la rosca cónica, creando microfisuras que fallarán bajo presión.
- Usar sellantes correctos: En minería se prefieren cintas de teflón de alta densidad (color rosa o amarillo para hidrocarburos/gases) o selladores anaeróbicos de grado industrial, evitando compuestos que se degraden con el aceite hidráulico.
- Inspección de Fatiga: Reemplazar preventivamente los niples expuestos a vibración directa durante las paradas de mantenimiento programadas de los equipos.
