El rol de los niples escamados en el control de fluidos
Los niples escamados (también conocidos en la industria como niples espiga, conexiones de espiga o hose barbs) juegan un papel fundamental en los sistemas de control de fluidos, siendo el puente crítico entre las conducciones rígidas (tuberías, válvulas, bombas) y las conducciones flexibles (mangueras).
A pesar de su diseño aparentemente simple, su geometría y correcta selección son vitales para garantizar la eficiencia, la presión operativa y la seguridad en el transporte de líquidos y gases.
1. Función Principal: Transición y Sellado Mecánico
La función esencial de un niple escamado es retener la manguera y asegurar la estanqueidad del sistema bajo presión.

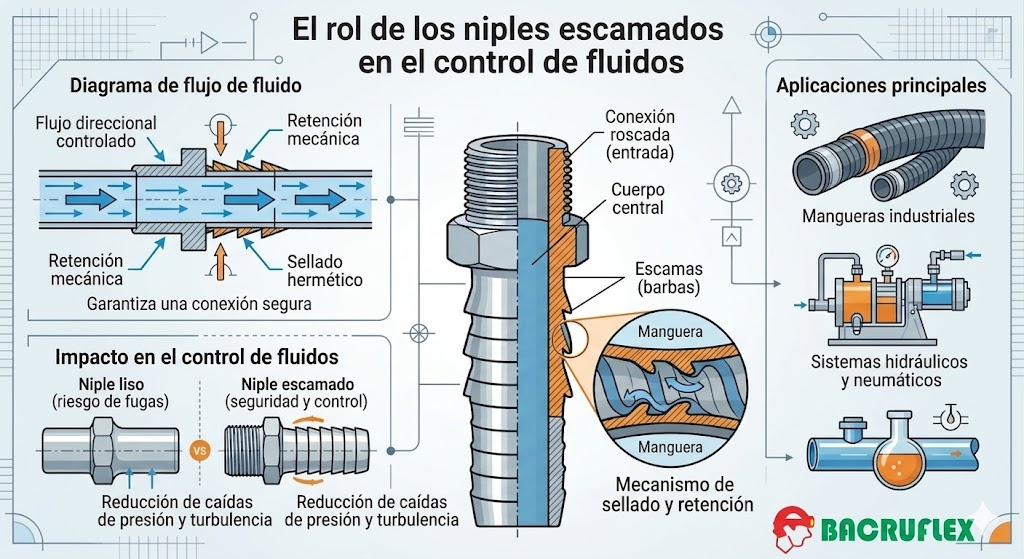

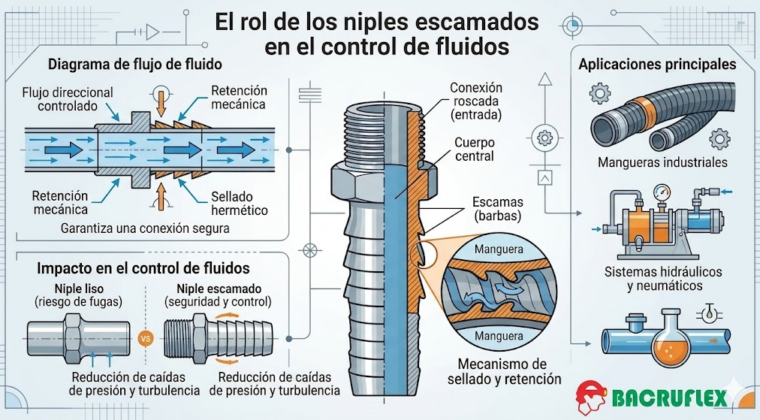

- El mecanismo de «Escama» o Espiga: El diseño consta de una serie de crestas cónicas (las «escamas») que se inclinan en una sola dirección. Al insertar la manguera, esta se expande elásticamente sobre las crestas. Una vez colocada, la inclinación de las escamas actúa como un ancla: se clavan en el tubo interno de la manguera si esta intenta deslizarse hacia afuera debido a la presión del fluido.
- Puntos de Alta Presión: Cada cresta crea un punto de sellado concéntrico concentrado, lo que dificulta que el fluido encuentre una vía de escape (fuga).
2. El Rol en el Control de Fluidos: Factores Clave
En el diseño de líneas de fluidos (ya sea en hidráulica de baja presión, neumática, sistemas de riego o conducción de químicos), el niple escamado impacta directamente en tres variables:
A. Gestión del Caudal y la Turbulencia
El diámetro interno (ID) del niple escamado reduce ligeramente el área de paso del fluido en comparación con el diámetro nominal de la manguera.
- Restricción: Al diseñar un sistema, se debe calcular esta pequeña restricción para evitar caídas de presión excesivas (pressure drops) o la generación de turbulencia en flujos de alta velocidad.
- Diseño liso: Los niples de alta calidad tienen un acabado interno pulido para minimizar la fricción y evitar la acumulación de sedimentos.
B. Resistencia a la Presión y Tracción
Los niples escamados por sí solos confían en la fricción y la elasticidad de la manguera, pero en el control de fluidos industrial, siempre trabajan en equipo con una abrazadera (de tornillo, de golpe o prensada).
- La abrazadera presiona la manguera contra las escamas, forzando al material flexible a rellenar los valles entre las crestas. Esto distribuye la fuerza mecánica y permite que la conexión soporte presiones de trabajo medianas sin salir expulsada (blow-out).
C. Compatibilidad Química y de Temperatura
El control de fluidos exige que el acople no contamine el fluido ni se degrade con él. La selección del material del niple determina su entorno de aplicación:
- Bronce / Latón: Ideal para agua, aceites, combustibles y aire comprimido. Excelente durabilidad mecánica.
- Acero Inoxidable (304/316): Crucial para fluidos corrosivos, industria alimentaria, química, farmacéutica o aplicaciones marinas.
- Plásticos (Polipropileno, Nylon, PVDF): Usados en fluidos agresivos de baja presión, laboratorios o sistemas de riego donde el peso y el costo son factores críticos.
3. Tipos de Conexión y Aplicaciones Comunes
Los niples escamados no operan de forma aislada; su otro extremo define cómo se integra al sistema de control principal:
| Tipo de Extremo Posterior | Función en el Sistema | Aplicación Típica |
| Rosca Macho (NPT / BSP) | Se acopla directamente a cuerpos de válvulas, colectores (manifolds) o salidas de bombas. | Líneas de aire de talleres, salida de bombas de agua. |
| Rosca Hembra (Giratoria o Fija) | Permite la conexión y desconexión rápida a componentes rígidos sin retorcer la manguera. | Conexiones de instrumentación, líneas de llenado de tanques. |
| Extremo para Soldar / Brida | Para integrarse permanentemente a tuberías metálicas o sistemas de gran envergadura. | Conducción de fluidos industriales a gran escala, minería. |
4. Buenas Prácticas para un Control de Fluidos Seguro
Para que el niple cumpla su rol eficientemente y se eviten paradas de planta o accidentes por fugas, se deben seguir ciertas pautas:
- Correspondencia de Medidas: El diámetro exterior de las escamas debe coincidir exactamente con el diámetro interior de la manguera. Forzar una manguera pequeña daña el tubo interno; usar una manguera grande provocará fugas seguras.
- No redondear las crestas: Al instalar el niple, jamás se deben limar o desgastar las escamas para que «entre más fácil». Esto destruye la capacidad de retención mecánica.
- Posición de la abrazadera: La abrazadera debe colocarse justo detrás de la primera escama (dejando un pequeño margen desde el borde de la manguera) para maximizar el sellado sin morder ni cortar la manguera con el borde filoso de la cresta.
