Cómo elegir el tamaño correcto de espiral protectora de manguera industrial sin errores
Elegir el tamaño correcto de una espiral protectora (o funda helicoidal) para mangueras industriales es crucial. Si queda muy floja, se deslizará y no protegerá contra la abrasión; si queda muy apretada, estrangulará la manguera, limitará su flexibilidad y será una pesadilla de instalar.
Para calcularlo de forma exacta y sin errores, debes seguir estos tres pasos clave:

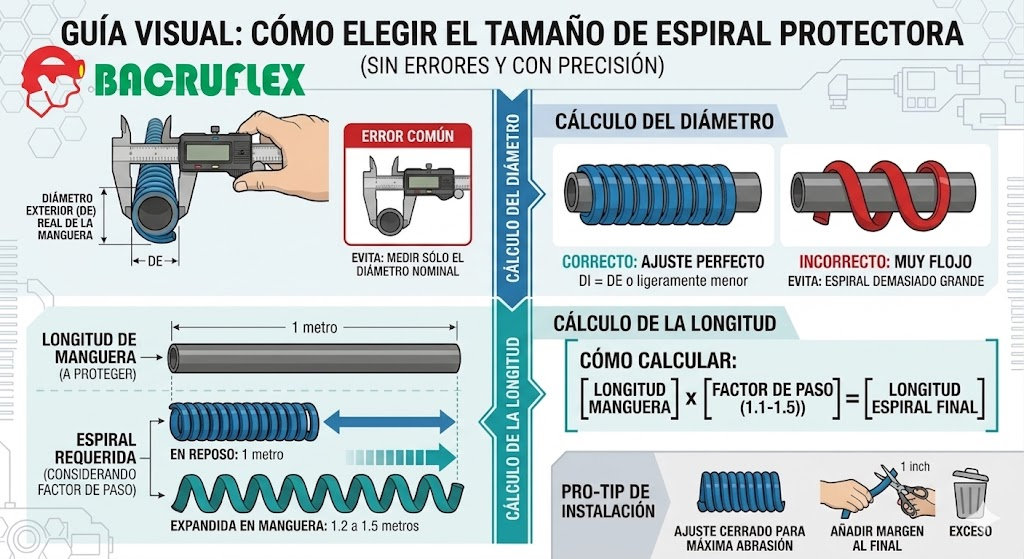

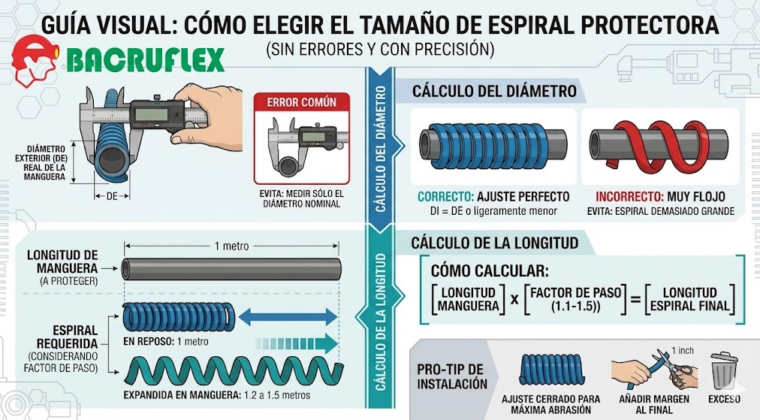

1. Mide el Diámetro Exterior (DE) Real de la Manguera
El error más común es guiarse por el diámetro nominal de la manguera (por ejemplo, una manguera de 1/2″). El diámetro nominal corresponde al interior. La espiral se elige basándose estrictamente en el Diámetro Exterior (DE).
- Usa un calibrador (pie de rey) para medir el exterior de la manguera con precisión.
- Si vas a agrupar varias mangueras dentro de una misma espiral, junta el manojo firmemente y mide el diámetro exterior total del conjunto.
2. Aplica la Regla de Selección del Diámetro
Las espirales protectoras tienen un rango de expansión debido a su diseño helicoidal. Sin embargo, para un rendimiento óptimo, aplica esta regla de oro:
- El diámetro interior (DI) de la espiral debe ser igual o ligeramente menor que el diámetro exterior (DE) de la manguera.
- Evita los extremos: No elijas una espiral cuyo diámetro máximo de expansión sea justo el tamaño de tu manguera, ya que quedará demasiado abierta, dejando expuestas grandes zonas de la manguera a la abrasión y los golpes.
Tabla de Referencia Estándar
| Diámetro Exterior de la Manguera (mm) | Diámetro Interior Recomendado de la Espiral (mm) |
| 10 a 14 mm | 12 mm |
| 15 a 22 mm | 16 mm |
| 23 a 28 mm | 20 mm |
| 29 a 37 mm | 25 mm |
| 38 a 49 mm | 32 mm |
| 50 a 62 mm | 40 mm |
3. Calcula el Factor de Paso (La longitud real que necesitas)
Al expandirse para abrazar la manguera, la espiral se «estira», lo que significa que 1 metro de espiral en reposo no cubrirá 1 metro de manguera expandida.
Para no quedarte corto de material, calcula la longitud necesaria multiplicando la longitud de la manguera por el Factor de Paso:
$$\text{Longitud de la Espiral} = \text{Longitud de la Manguera} \times \text{Factor de Multiplicación}$$
Factores de multiplicación comunes:
- Ajuste perfecto (Manguera en el rango bajo/medio de la espiral): Multiplica la longitud por 1.1 a 1.2 (añade un 10% – 20%).
- Ajuste al límite (Manguera en el rango alto de expansión de la espiral): Multiplica por 1.3 a 1.5 (añade un 30% – 50%), ya que las hileras de la espiral se separarán mucho más.
💡 Ejemplo Práctico: Si tienes una manguera de 5 metros y por su diámetro la espiral va a quedar bastante expandida, vas a necesitar un factor de 1.3.
$$5 \text{ metros} \times 1.3 = 6.5 \text{ metros de espiral.}$$
Consejos Pro-Tip para la Instalación
- Paso de la espiral: Si la aplicación es para minería o maquinaria pesada (donde hay alto roce de piedra o metal), busca que las vueltas de la espiral queden casi juntas (ajuste cerrado) para una máxima protección.
- Corte: Siempre es mejor que sobre un poco al final. Puedes cortar el exceso fácilmente con una cizalla o herramienta de corte afilada una vez que la espiral esté completamente montada en la manguera.
