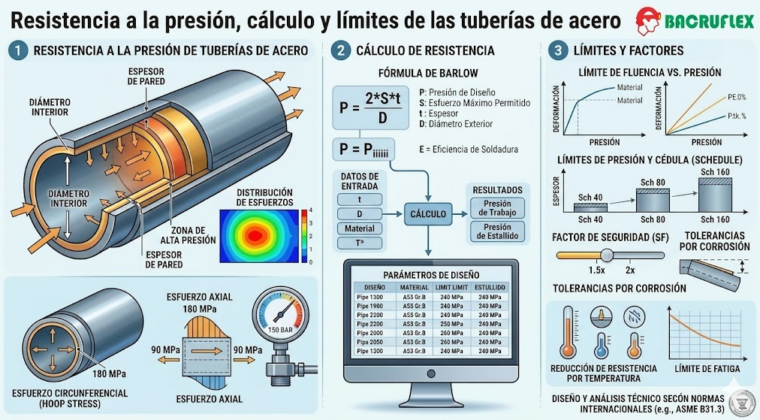

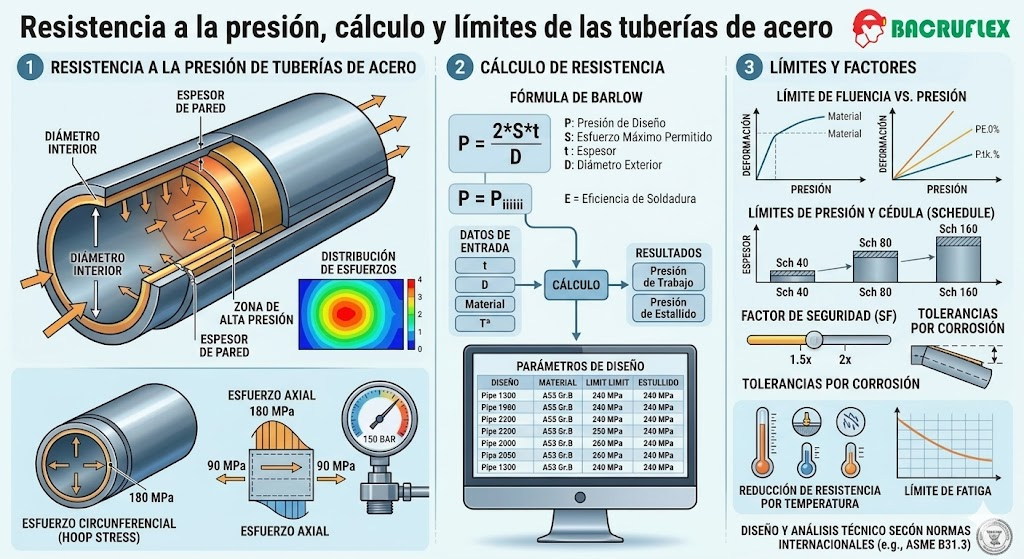

Resistencia a la presión, cálculo y límites de las tuberías de acero
El cálculo de la resistencia a la presión en tuberías de acero es fundamental para garantizar la seguridad operativa en sistemas hidráulicos, industriales y de conducción de fluidos. Para determinar estos límites, se utilizan normativas internacionales como ASME B31.3 (tuberías de proceso) o ASME B31.1 (tuberías de potencia).
1. La Fórmula de Barlow
La herramienta básica para calcular la presión interna máxima que puede soportar una tubería antes de fallar por tracción (estallamiento) es la Fórmula de Barlow.
$$P = \frac{2 \cdot S \cdot t}{D}$$
Donde:
- $P$: Presión interna de diseño.
- $S$: Esfuerzo máximo permisible del material (depende del tipo de acero y la temperatura).
- $t$: Espesor de la pared de la tubería.
- $D$: Diámetro exterior de la tubería.
2. Cálculo de la Presión de Trabajo (MAWP)
En ingeniería, no se trabaja al límite de la rotura, sino que se aplica un factor de seguridad. La fórmula ajustada para determinar la Presión Máxima de Trabajo Admisible (MAWP) suele incluir variables de eficiencia:
$$P = \frac{2 \cdot S \cdot E \cdot (t – C)}{D}$$
Factores Críticos:
- Eficiencia de la junta ($E$): Si la tubería tiene soldadura longitudinal o es sin costura (seamless). Una tubería sin costura suele tener un factor de $1.0$, mientras que una soldada puede variar entre $0.60$ y $0.85$.
- Tolerancia por corrosión ($C$): Es el espesor adicional que se suma al diseño para compensar el desgaste del material a lo largo de los años.
- Límite Elástico (Yield Strength): Es el punto donde el acero comienza a deformarse permanentemente. Generalmente, el esfuerzo permisible ($S$) se establece como una fracción (ej. 60% o 75%) del límite elástico.
3. Límites de Resistencia y Tipos de Acero
La capacidad de presión varía drásticamente según el grado del acero. Los más comunes bajo norma ASTM son:
| Grado de Acero | Límite Elástico (psi) | Uso Común |
| ASTM A53 Gr. B | 35,000 | Uso general, vapor, agua, aire. |
| ASTM A106 Gr. B | 35,000 | Altas temperaturas y servicios críticos (sin costura). |
| API 5L X52 | 52,000 | Oleoductos y gasoductos de larga distancia. |
4. Clasificación por «Schedule» (Cédula)
En lugar de calcular el espesor manualmente para cada caso, la industria utiliza el número de Schedule (SCH), que relaciona la presión de trabajo con el esfuerzo del material:
$$SCH \approx \frac{1000 \cdot P}{S}$$
- SCH 40: Estándar para presiones moderadas.
- SCH 80: Pared más gruesa, utilizada para altas presiones o cuando se requiere mayor resistencia mecánica.
- SCH 160: Aplicaciones de extrema presión.
5. Consideraciones Finales sobre los Límites
- Temperatura: A medida que la temperatura aumenta, la resistencia del acero disminuye (de-rating). Un acero que soporta 1000 PSI a 20°C podría soportar solo 600 PSI a 400°C.
- Fatiga: Las vibraciones o ciclos constantes de presión pueden debilitar la tubería por debajo de su límite teórico de cálculo.
- Golpe de Ariete: Al calcular los límites, siempre se debe dejar un margen para sobrepresiones repentinas causadas por el cierre rápido de válvulas.
