Normativas técnicas para el uso de tuberías de polietileno en el sector industrial
El uso de tuberías de polietileno (específicamente HDPE o PEAD) en el sector industrial está regulado por normativas internacionales y nacionales que aseguran su resistencia química, flexibilidad y capacidad para soportar presiones elevadas.

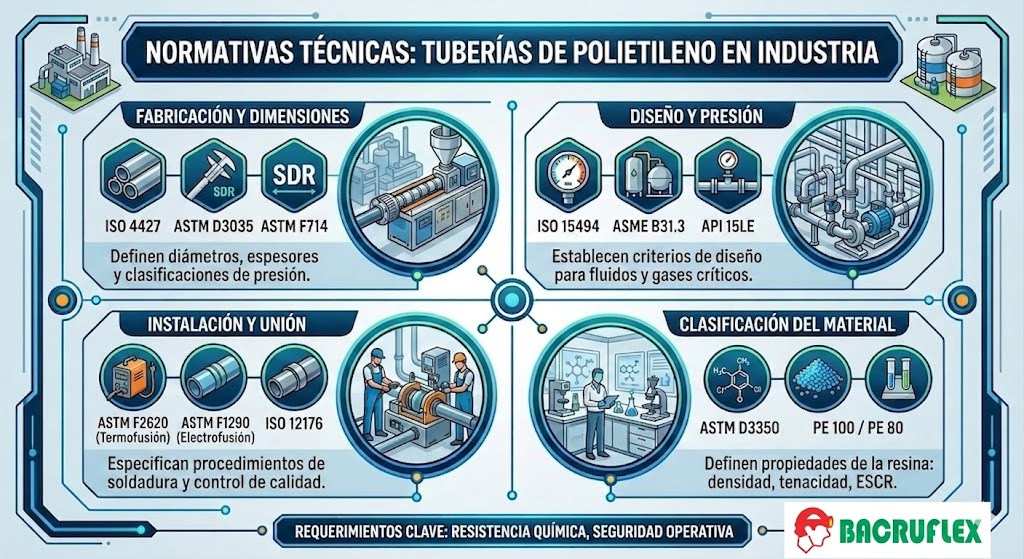

A continuación, se detallan las normativas más relevantes clasificadas por su enfoque técnico:
1. Normas de Fabricación y Dimensiones
Estas normas definen los diámetros, espesores de pared y las clasificaciones de presión (SDR – Standard Dimension Ratio).
- ISO 4427: Es el estándar internacional básico para sistemas de tuberías de polietileno destinados al suministro de agua. Se divide en varias partes que cubren desde el material virgen hasta los accesorios.
- ASTM D3035: Especifica las dimensiones basadas en el diámetro exterior controlado para tuberías de polietileno de alta densidad (HDPE).
- ASTM F714: Norma fundamental para tuberías de gran diámetro (de 3 a 54 pulgadas), muy utilizada en proyectos de minería y plantas industriales pesadas.
2. Normativas de Diseño y Presión
Para aplicaciones industriales que involucran el transporte de fluidos críticos o gases, se aplican criterios de seguridad más rigurosos.
- ISO 15494: Específicamente diseñada para aplicaciones industriales. Establece las características de los componentes del sistema de tuberías hechos de polietileno (PE) para el transporte de fluidos agresivos o procesos industriales químicos.
- ASME B31.3 (Procesos de Tubería): Aunque es una norma para tuberías metálicas, incluye apéndices específicos para el uso de materiales no metálicos (plásticos) en plantas de procesos químicos y refinerías.
- API 15LE: Norma del American Petroleum Institute para el uso de tuberías de polietileno en la industria petrolera, enfocada en la durabilidad bajo condiciones de campo.
3. Normas de Instalación y Unión
La integridad de una línea de polietileno depende casi exclusivamente de la calidad de su unión, generalmente por termofusión o electrofusión.
- ASTM F2620: Práctica estándar para la unión por termofusión (butt fusion) de tuberías y accesorios de polietileno. Detalla los ciclos de calentamiento, presión y enfriamiento necesarios para una soldadura perfecta.
- ASTM F1290: Guía para la unión por electrofusión, técnica común en espacios reducidos o reparaciones industriales.
- ISO 12176: Define los equipos necesarios para la soldadura y los métodos de control de calidad para las uniones en sistemas de polietileno.
4. Clasificación del Material (Resina)
La resina utilizada define la vida útil de la tubería frente a la fatiga y el agrietamiento.
- ASTM D3350: Clasifica los materiales de polietileno mediante un sistema de celdas (Cell Classification). Esto ayuda a identificar la densidad, el índice de fluidez, el módulo de flexión y la resistencia al agrietamiento por esfuerzo ambiental (ESCR).
- PE 100 / PE 80: Designaciones internacionales que indican la Resistencia Mínima Requerida (MRS). El PE 100 es el estándar actual para alta presión debido a su mayor tenacidad y menor espesor de pared requerido comparado con versiones anteriores.
Consideraciones Técnicas Clave
- Resistencia Química: Antes de aplicar estas normas, es vital consultar las tablas de compatibilidad química según la temperatura del fluido, ya que el polietileno puede degradarse con ciertos hidrocarburos o químicos a temperaturas superiores a los 60°C.
- Factor de Seguridad: En el sector industrial, se suele aplicar un coeficiente de diseño (C) que reduce la presión nominal de la tubería para compensar riesgos operativos.
