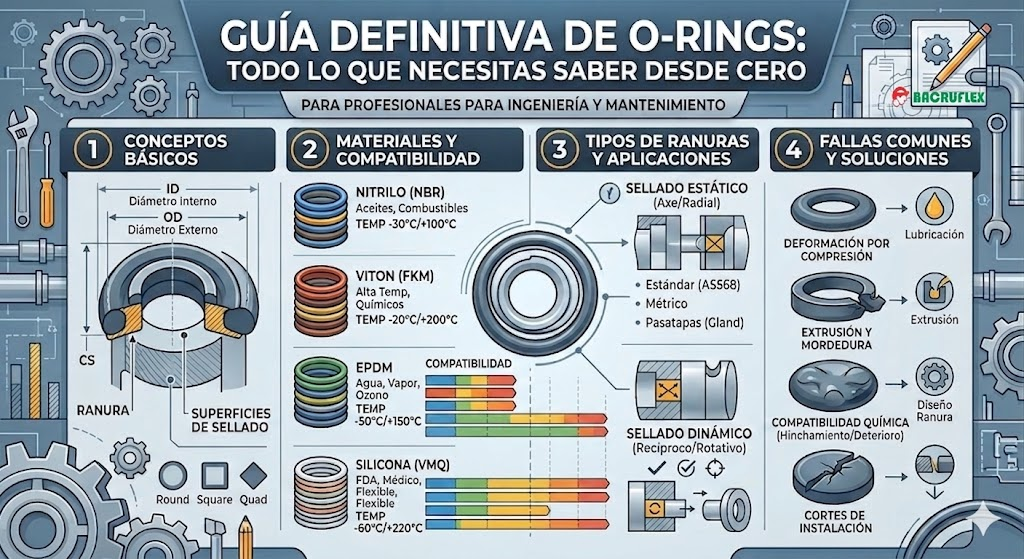

Guía Definitiva de O-Rings, todo lo que necesitas saber desde cero
Esta es la guía esencial para entender los O-Rings (juntas tóricas), componentes críticos que, a pesar de su sencillez, mantienen la integridad de sistemas hidráulicos, neumáticos y de maquinaria pesada en todo el mundo.
1. ¿Qué es un O-Ring?
Un O-Ring es un sello mecánico en forma de anillo con una sección transversal circular (en forma de «O»). Se aloja en una ranura y se comprime durante el ensamblaje entre dos o más partes, creando un sello en la interfaz.
¿Cómo funciona?
El sellado se logra mediante la deformación geométrica. Al aplicar presión al sistema, el anillo es forzado contra las paredes de la ranura, bloqueando el paso de fluidos o gases. A mayor presión, mayor es la fuerza de sellado, hasta que el material alcanza su límite de extrusión.
2. Tipos de Materiales (Elastómeros)
La elección del material es el factor más importante para evitar fallas catastróficas. Los más comunes son:
| Material | Nombre Técnico | Propiedades Clave | Usos Comunes |
| Nitrilo (NBR) | Acrilonitrilo Butadieno | Excelente resistencia a aceites y combustibles. Económico. | Hidráulica general, automotriz. |
| Viton® (FKM) | Fluorocarbono | Soporta altas temperaturas ($200\text{°C}$) y químicos agresivos. | Minería, aviación, químicos. |
| Silicona (VMQ) | Vinil Metil Silicona | Gran flexibilidad térmica. No apto para fricción. | Grado alimenticio, medicina. |
| EPDM | Etileno Propileno | Resistente al clima, ozono y líquidos de freno. | Sistemas de agua, aire libre. |
3. Dimensiones y Estándares
Para identificar un O-Ring correctamente, se necesitan dos medidas principales:
- ID (Diámetro Interno)
- CS (Sección Transversal o espesor)
Estándares Internacionales
- AS568: El estándar aeroespacial estadounidense más común (series 000, 100, 200, etc.).
- Métrico: Definido generalmente por $ID \times CS$ (ejemplo: $10 \times 2$ mm).
- ISO 3601: Estándar internacional para sistemas de fluidos.
4. Tipos de Aplicaciones
Existen dos formas principales en las que un O-Ring trabaja dentro de un equipo:
Sellado Estático
Las piezas no se mueven entre sí (ejemplo: una tapa de filtro o un tapón de rosca). Es el escenario más sencillo y duradero.
Sellado Dinámico
Existe movimiento relativo entre las partes.
- Recíproco: Movimiento lineal (vástagos de cilindros hidráulicos).
- Rotativo: El eje gira dentro del sello (bombas, motores). Nota: Requieren materiales con mayor resistencia al desgaste.
5. Causas Comunes de Falla
Entender por qué falla un sello ayuda a prevenir paradas no programadas:
- Extrusión y Mordedura: La presión es demasiado alta y el O-Ring se «escapa» por el espacio libre entre las piezas. Se soluciona usando Back-up Rings (anillos de respaldo).
- Deformación Remanente: El sello pierde su elasticidad debido al calor excesivo y ya no recupera su forma original.
- Hinchamiento: El material es incompatible con el fluido y absorbe líquido, aumentando su tamaño y bloqueando el sistema.
- Instalación Incorrecta: Cortes producidos por bordes afilados o roscas durante el montaje.
6. Consejos Pro para el Mantenimiento
- Lubricación: Siempre use un lubricante compatible con el elastómero (grasas de silicona o el mismo fluido del sistema) para facilitar la instalación.
- Herramientas de Extracción: Use ganchos de latón o plástico para no rayar la ranura metálica; un rayón mínimo puede causar una fuga eterna.
- Almacenamiento: Manténgalos lejos de la luz solar directa y del ozono (motores eléctricos), ya que degradan el caucho.
¿Sabías qué?
El fallo más famoso de un O-Ring ocurrió en el desastre del transbordador espacial Challenger en 1986. Las temperaturas extremadamente bajas endurecieron los sellos de los propulsores, impidiendo que sellaran correctamente, lo que demuestra que incluso el componente más pequeño puede ser el más crítico.
