Medir un O-ring (junta tórica) con precisión es vital para garantizar un sellado hermético en aplicaciones hidráulicas o neumáticas. Un error de milímetros puede provocar fugas, pérdida de presión o fallos prematuros en la maquinaria.

Aquí tienes los pasos técnicos y las herramientas necesarias para obtener una medición profesional.

1. Herramientas Recomendadas

Para obtener resultados exactos, evita las reglas escolares o cintas métricas. Utiliza:

• Calibrador Vernier (Pie de Rey): Preferiblemente digital para mayor precisión.
• Cono de medición de O-rings: Útil para identificar diámetros interiores de forma rápida.
• Cinta de diámetro (Pi-tape): Para juntas de gran tamaño.

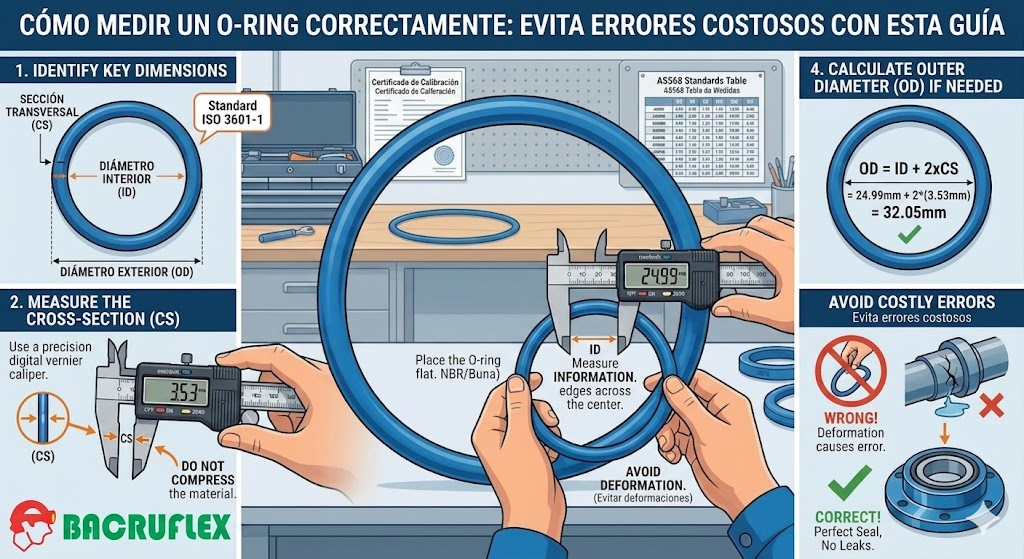

2. Las Dos Dimensiones Clave

Un O-ring se define por dos medidas fundamentales: el Diámetro Interior (ID) y el Sección Transversal (CS) o espesor.

Paso A: Medir la Sección Transversal (CS)

Coloca el O-ring suavemente entre las mordazas del calibrador.

• Consejo: No aprietes demasiado el calibrador, ya que el material (elastómero) se comprime fácilmente y te dará una lectura errónea. Solo debe haber un contacto ligero.

Paso B: Medir el Diámetro Interior (ID)

Mide de un borde interior al borde opuesto en línea recta.

• Si el O-ring es muy pequeño o se deforma al tocarlo, es mejor medir el Diámetro Exterior (OD) y el CS, luego aplicar la fórmula:$$ID = OD – (2 \times CS)$$

3. Cómo medir si el O-ring está dañado o cortado

Si la junta está rota, no intentes «pegarla» para medir el círculo. En su lugar, mide la Longitud Lineal:

1. Extiende el O-ring sobre una superficie plana.
2. Mide la longitud total de extremo a extremo.
3. Calcula el Diámetro Interior usando la fórmula:$$ID = (\text{Longitud} / \pi) – CS$$

4. Tabla de Estándares Comunes

La mayoría de los O-rings siguen el estándar internacional AS568. Si tus medidas no son exactas, lo más probable es que debas redondear al estándar más cercano.

5. Consejos para evitar errores

• Considera el estiramiento: Si el O-ring está usado, puede haber cedido o haberse hinchado por contacto con químicos. Si es posible, mide siempre el alojamiento (la ranura donde va instalado) para confirmar la medida ideal.
• Temperatura: Mide las piezas a temperatura ambiente. El calor expande el caucho y altera la lectura.
• Material: Recuerda que el color no siempre indica el material, pero el Durómetro (dureza) es igual de importante que el tamaño para resistir la presión (PSI).
