Errores comunes al instalar una válvula check que arruinan tu presupuesto

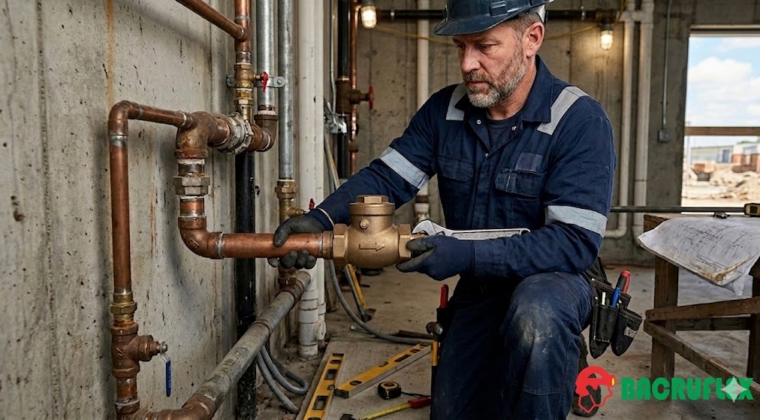

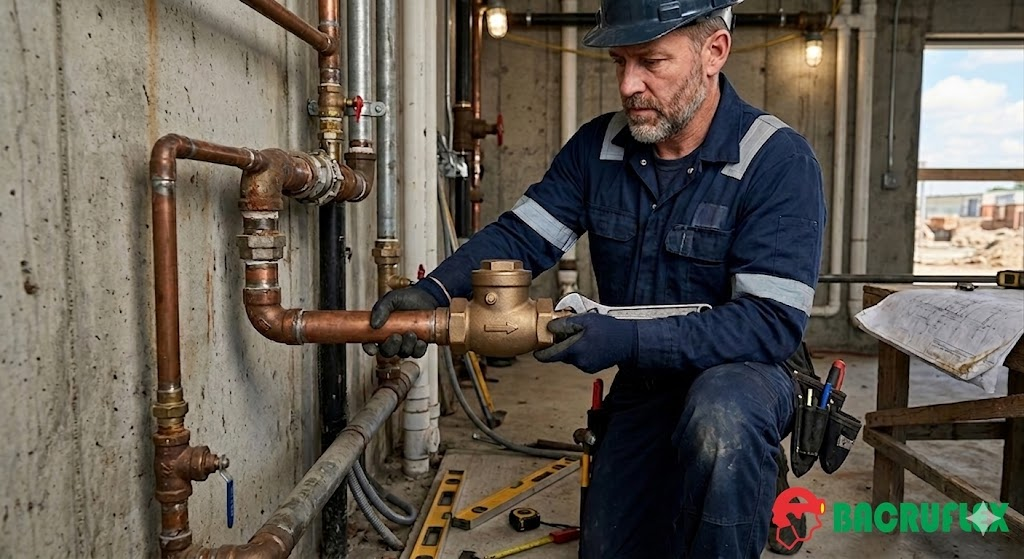

Instalar una válvula check parece una tarea sencilla, pero un pequeño descuido técnico puede reducir drásticamente la vida útil de la bomba y generar gastos imprevistos en reparaciones o repuestos.

Aquí te detallo los errores más críticos que debes evitar para proteger tu inversión:

1. Ignorar la orientación (Vertical vs. Horizontal)

No todas las válvulas check funcionan en cualquier posición.

• El error: Instalar una válvula de columpio (swing check) en una tubería vertical con flujo descendente. La gravedad mantendrá la aleta abierta, anulando su función.
• La consecuencia: El fluido retrocederá, provocando que la bomba gire en sentido contrario o se queme al intentar arrancar.
• Solución: Para líneas verticales, utiliza preferiblemente válvulas de resorte (silent check) que aseguran el cierre positivo sin depender de la gravedad.

2. No respetar la distancia mínima (Turbulencia)

La cercanía a codos, tees o reductores es el «asesino silencioso» de estas válvulas.

• El error: Instalar la válvula pegada a un codo o a la descarga directa de la bomba.
• La consecuencia: El flujo turbulento hace que el disco o la aleta «aleteé» (chatter). Esto desgasta prematuramente el pasador, el asiento y el resorte, destruyendo la válvula en meses.
• Solución: Deja un tramo recto de al menos 5 a 10 veces el diámetro de la tubería antes de la válvula para que el flujo se estabilice.

3. Selección incorrecta del tamaño (Sobredimensionamiento)

Muchos cometen el error de comprar la válvula basándose únicamente en el tamaño de la tubería.

• El error: Usar una válvula de 4″ solo porque la tubería es de 4″, sin calcular el caudal real.
• La consecuencia: Si el flujo es insuficiente para mantener la aleta totalmente abierta, esta quedará oscilando. Esto genera una pérdida de carga innecesaria y desgaste por fricción constante.
• Solución: Selecciona la válvula según el coeficiente de flujo (Cv) para asegurar que se mantenga abierta por completo durante la operación normal.

4. Ignorar el Golpe de Ariete

• El error: Instalar válvulas de cierre lento en sistemas de alta presión o ciclos rápidos.
• La consecuencia: Al detenerse la bomba, el reflujo golpea la válvula con una fuerza hidráulica masiva, lo que puede romper tuberías, juntas y la propia válvula.
• Solución: Optar por válvulas de cierre asistido por resorte o de doble plato (dual plate), que cierran antes de que el flujo cambie de dirección, eliminando el golpe de ariete.

5. Dirección de flujo invertida

Parece obvio, pero sucede con frecuencia en instalaciones apresuradas.

• El error: Ignorar la flecha de dirección grabada en el cuerpo de la válvula.
• La consecuencia: Bloqueo total del sistema. Si es una línea de descarga de bomba, la presión subirá hasta que algo ceda o el motor se detenga por sobreesfuerzo.
• Solución: Verificar doblemente la flecha de flujo antes de apretar los pernos o soldar.

Resumen de inspección rápida:
