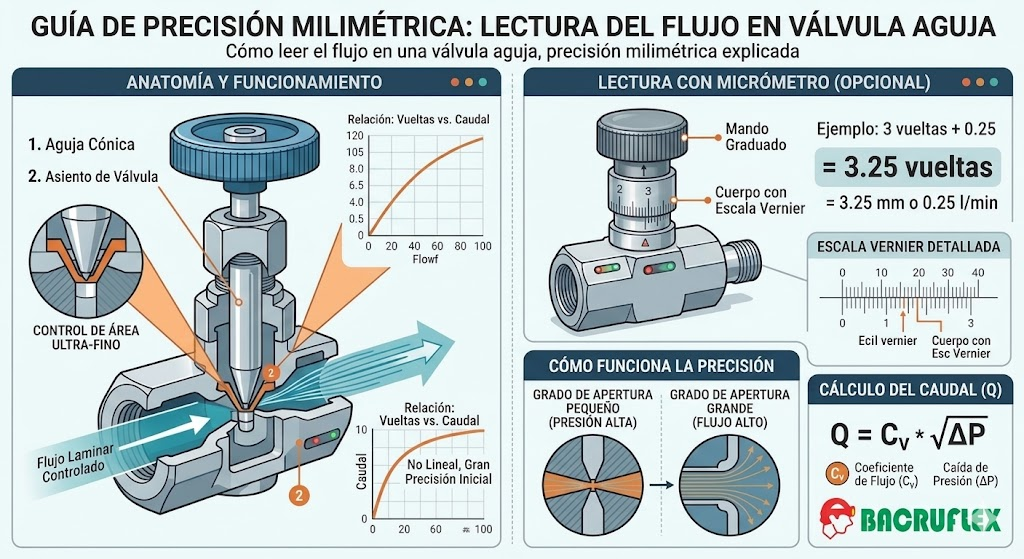

Cómo leer el flujo en una válvula aguja, precisión milimétrica explicada
Leer el flujo en una válvula de aguja con precisión milimétrica no se trata solo de girar la manivela, sino de entender la relación entre el desplazamiento del vástago y el área de orificio expuesta. A diferencia de una válvula de bola que es de «todo o nada», la válvula de aguja funciona como un instrumento de medición.
Aquí te explico cómo interpretar ese flujo y obtener una regulación exacta:
1. El principio del nonio (Vernier)
Muchas válvulas de aguja de alta precisión cuentan con una escala grabada en el cuerpo y en el mando (volante). Funciona de forma similar a un calibrador pie de rey:
- Escala Vertical (Cuerpo): Indica cuántas vueltas completas se ha abierto la válvula.
- Escala Circular (Mando): Divide una sola vuelta en fracciones (por ejemplo, centésimas de vuelta).
Cómo leerlo: Si la escala vertical marca «3» y el mando circular marca «25», significa que la válvula está abierta a 3.25 vueltas. Esta cifra se correlaciona con una tabla de flujo proporcionada por el fabricante.
2. El coeficiente de flujo ($C_v$)
Para obtener precisión milimétrica, debes traducir las vueltas a una capacidad real. Aquí entra el $C_v$ (coeficiente de flujo), que define el volumen de agua (en galones por minuto) que pasará por la válvula con una caída de presión de 1 psi.
La relación no siempre es lineal. En los primeros grados de apertura, el flujo aumenta lentamente (control fino), mientras que al final el aumento es más drástico.
3. Anatomía de la precisión: El vástago y el asiento
La precisión milimétrica depende de dos factores físicos:
- El ángulo de la punta: Un vástago con una punta muy afilada (ángulo estrecho) permite un control mucho más sensible que uno con punta roma.
- El paso de rosca: Cuanto más fina sea la rosca del vástago, más vueltas se requieren para levantar la aguja del asiento, lo que permite ajustes minúsculos en el caudal.
4. Pasos para una regulación exacta
- Cierre total (Zeroing): Gira la válvula hacia la derecha hasta que el flujo se detenga. No fuerces el cierre, ya que puedes dañar la punta de la aguja y perder la calibración.
- Referencia de inicio: Alinea la marca «0» del mando con la línea de referencia del cuerpo.
- Apertura controlada: Gira contando las vueltas completas y luego las fracciones en el dial circular.
- Estabilización: En sistemas hidráulicos o neumáticos, el flujo puede tardar unos segundos en estabilizarse tras el ajuste debido a la compresibilidad del fluido o la fricción.
5. Factores que afectan la lectura
Para que tu lectura sea «milimétrica», debes considerar:
- Histéresis: Si abres la válvula y luego la cierras un poco para ajustar, puede haber un pequeño juego en la rosca. Lo ideal es llegar siempre al punto de ajuste desde la misma dirección (preferiblemente abriendo).
- Temperatura: El calor expande el metal del vástago, lo que puede reducir mínimamente el orificio de flujo incluso si la posición del mando no cambia.
- Viscosidad: Un cambio en el fluido (de agua a aceite, por ejemplo) alterará completamente el flujo real, aunque la lectura en la válvula sea la misma.
