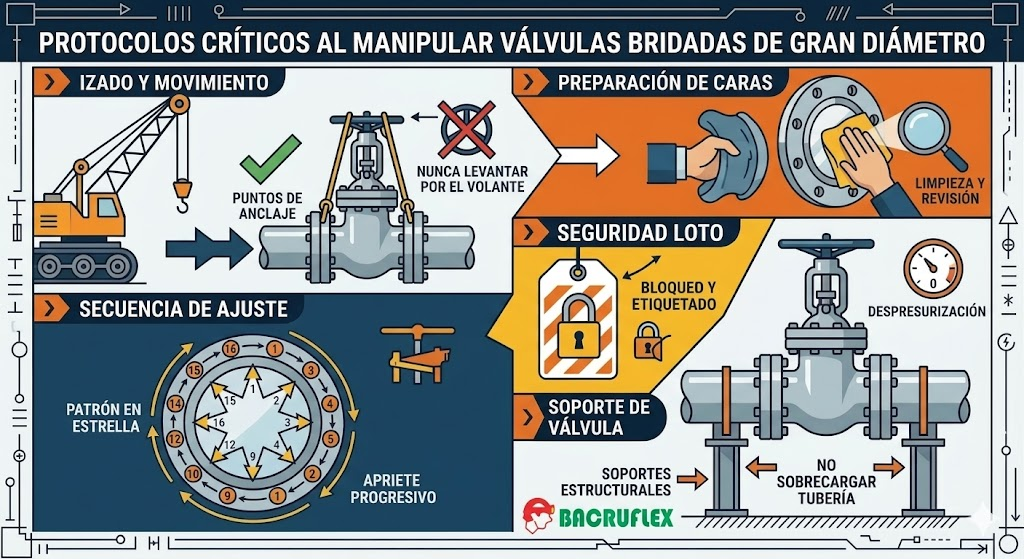

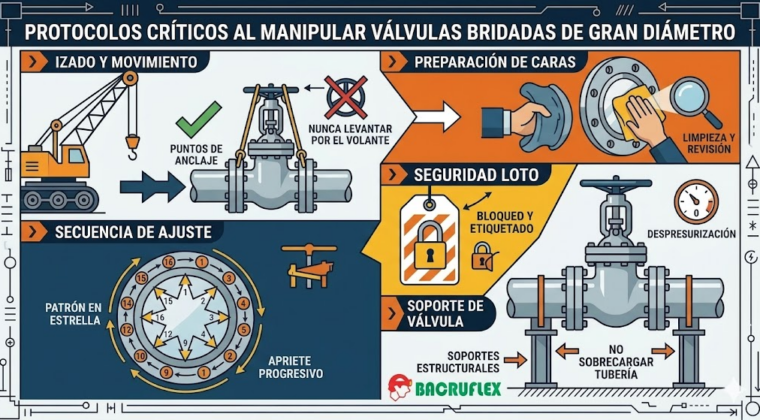

Protocolos críticos al manipular válvulas bridadas de gran diámetro
La manipulación de válvulas bridadas de gran diámetro en entornos industriales, mineros o de saneamiento conlleva riesgos significativos debido al peso de los componentes, la energía acumulada y la complejidad del sellado.
A continuación, se detallan los protocolos críticos para garantizar una operación segura y hermética:
1. Protocolo de Izaje y Movimiento
Dada la masa de estas válvulas, el izaje es el punto más crítico para evitar accidentes fatales o daños al equipo.
- Puntos de Anclaje: Nunca use el volante, el vástago o los orificios de los pernos para levantar la válvula. Utilice exclusivamente los cáncamos de elevación o orejas diseñadas por el fabricante.
- Equilibrio de Carga: Emplee eslingas de cadena o sintéticas certificadas en configuración de «V» para mantener el centro de gravedad estable.
- Protección de Caras: Durante el movimiento, las caras de la brida deben estar protegidas con tapas de madera o plástico para evitar muescas que comprometan el sellado posterior.
2. Preparación y Alineación de Bridas
Una mala alineación es la causa principal de fugas y tensiones estructurales en la tubería.
- Inspección de Caras: Limpie las superficies de contacto con solventes no corrosivos. Verifique la ausencia de rayas radiales (especialmente en acabados fonográficos).
- Paralelismo: Las caras de las bridas deben estar paralelas. No intente corregir desalineaciones mayores a 3 mm apretando los pernos, ya que esto introduce un «estrés residual» que puede fracturar la brida.
- Centrado de la Junta: Asegúrese de que el empaque esté perfectamente centrado. En diámetros grandes, se recomienda usar juntas con anillos de centrado exterior.
3. Secuencia de Ajuste y Torque (Patrón de Estrella)
Para válvulas de gran tamaño, el ajuste debe ser progresivo y simétrico para evitar la deformación del empaque.
- Lubricación: Aplique lubricante a base de níquel o molibdeno en las roscas y bajo la cara de la tuerca para reducir la fricción y asegurar un torque real.
- El Patrón de Cruz: Ajuste los pernos siguiendo una secuencia diametralmente opuesta (1-2, 3-4, etc.).
- Pasos de Carga:
- Ajuste manual: Presentar todos los pernos.
- 30% del torque final: Primer paso con llave de torque.
- 60% del torque final: Segundo paso.
- 100% del torque final: Tercer paso.
- Paso de limpieza: Realizar una vuelta final circular en sentido horario para asegurar uniformidad.
4. Seguridad Operativa (LOTO y Presión)
Antes de intervenir cualquier válvula instalada, el protocolo de Bloqueo y Etiquetado (LOTO) es obligatorio.
- Despresurización: Verifique que no exista presión remanente atrapada en la cavidad del cuerpo de la válvula (especialmente en válvulas de bola o compuerta).
- Purga de Aire: Al rellenar la línea tras la instalación, abra la válvula parcialmente para permitir la salida de aire; los «golpes de ariete» por aire atrapado pueden destruir válvulas de gran diámetro instantáneamente.
- Verificación de Sentido: Confirme que la flecha de flujo en el cuerpo de la válvula coincida con la dirección del fluido del sistema.
5. Mantenimiento de Soporte
Las válvulas de gran diámetro no deben ser soportadas únicamente por la tubería.
- Soportes Estructurales: Instale pedestales o soportes ajustables debajo del cuerpo de la válvula para evitar que el peso de la unidad genere momentos flectores en las uniones bridadas.
- Accesibilidad: Asegure un espacio mínimo de maniobra para el uso de llaves hidráulicas o multiplicadores de torque durante el mantenimiento preventivo.
