Todo lo que necesitas saber sobre las válvulas de compuerta
Las válvulas de compuerta son uno de los componentes más comunes en los sistemas de tuberías industriales. Su función principal es actuar como una válvula de aislamiento (encendido/apagado), permitiendo o bloqueando totalmente el flujo de un fluido, pero no regulándolo.
Aquí tienes un desglose técnico y práctico sobre su funcionamiento, tipos y aplicaciones.
1. ¿Cómo funciona una válvula de compuerta?
El mecanismo es sencillo pero eficaz: una «compuerta» o disco vertical se desliza hacia arriba o hacia abajo mediante el giro de un vástago accionado por un volante.
- Abierta: La compuerta se retrae completamente en el cuerpo de la válvula, dejando el paso libre. Esto minimiza la caída de presión.
- Cerrada: La compuerta baja y se asienta firmemente contra los sellos (asientos), bloqueando el paso por completo.

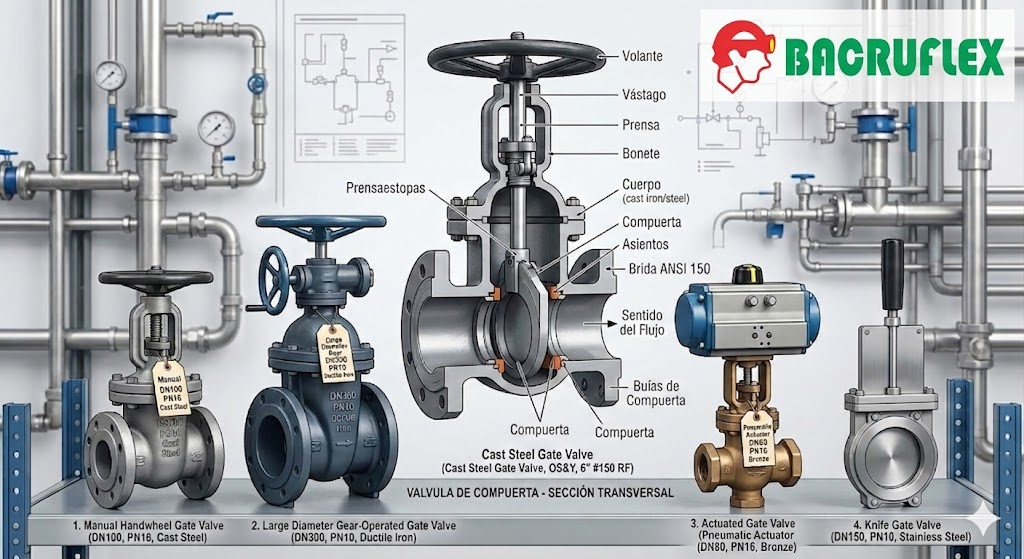

2. Componentes principales
Para entender su durabilidad, es clave conocer sus partes:
- Cuerpo: La parte exterior que contiene el flujo.
- Bonete: La tapa que cubre las piezas internas y permite el mantenimiento.
- Vástago: El eje que conecta el volante con la compuerta. Puede ser ascendente (se mueve hacia arriba al abrir) o no ascendente.
- Compuerta (Disco): El elemento de cierre.
- Asientos: Las superficies de sellado que evitan fugas.
3. Tipos de compuertas
Dependiendo de la aplicación y la presión del sistema, se eligen distintos diseños de disco:
| Tipo de Disco | Características | Uso ideal |
| Cuña Sólida | Una sola pieza rígida. Es la más común y resistente. | Uso general, líquidos y gases. |
| Cuña Flexible | Tiene un corte alrededor del perímetro para adaptarse mejor a los asientos. | Sistemas con cambios de temperatura. |
| Cuña Dividida | Dos piezas que se ajustan de forma independiente a los asientos. | Gases y líquidos a alta presión. |
4. Ventajas y Desventajas
Ventajas:
- Baja pérdida de carga: Cuando está abierta, no ofrece resistencia al flujo.
- Bidireccional: Puede sellar el flujo en ambas direcciones.
- Cierre hermético: Ideal para servicios de aislamiento total.
Desventajas:
- No apta para regular: Si se deja semiabierta, la vibración del fluido erosiona la compuerta rápidamente.
- Operación lenta: Requiere muchas vueltas del volante para abrir o cerrar.
- Desgaste por fricción: Los asientos pueden sufrir desgaste con el tiempo debido al roce del disco.
5. Aplicaciones comunes
Estas válvulas son fundamentales en industrias que manejan grandes volúmenes a presiones constantes:
- Minería y Construcción: Manejo de agua, lodos y fluidos abrasivos (especialmente las válvulas de compuerta tipo cuchilla).
- Petróleo y Gas: Líneas de transporte de crudo.
- Tratamiento de agua: Plantas de bombeo y distribución urbana.
6. Diferencia clave: ¿Compuerta o Globo?
Es un error común confundirlas. Mientras que la de compuerta es solo para abrir/cerrar (On/Off), la de globo (Globe Valve) está diseñada específicamente para estrangular o regular el caudal, aunque genere una mayor caída de presión.
Tip Pro:
Si estás trabajando con fluidos espesos o con sólidos en suspensión (como en minería), busca siempre una válvula de compuerta de cuchilla. Su borde afilado permite «cortar» el material acumulado para asegurar un cierre perfecto donde una válvula convencional fallaría.
