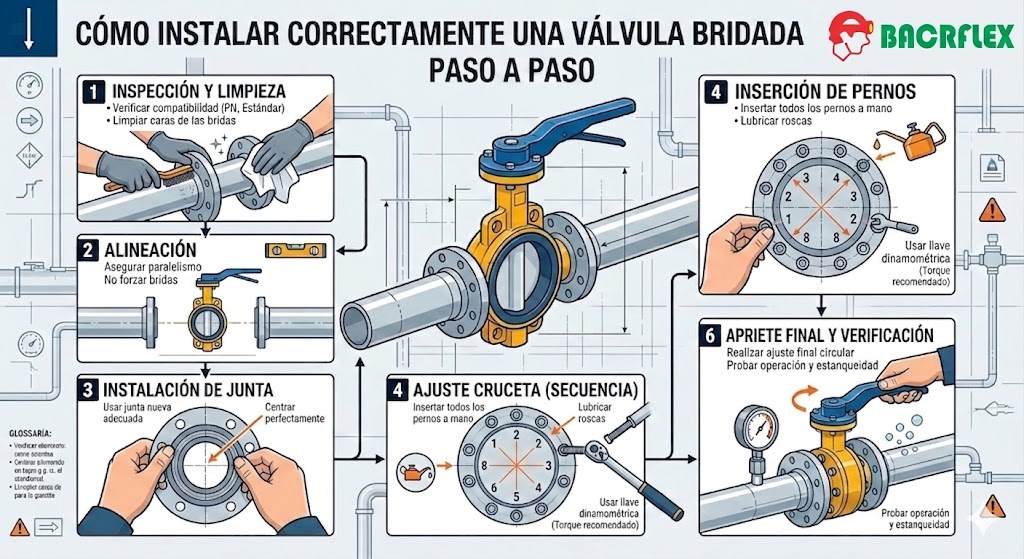

Cómo instalar correctamente una válvula bridada paso a paso

Cómo instalar correctamente una válvula bridada paso a paso

Instalar una válvula bridada de manera correcta es fundamental para garantizar la hermeticidad del sistema y prolongar la vida útil de los componentes. Aquí tienes una guía técnica paso a paso para asegurar un montaje profesional:

1. Inspección y Limpieza Previa

Antes de presentar la válvula, realiza estas comprobaciones:

• Compatibilidad: Verifica que la presión nominal (PN) y el estándar de la brida (ANSI/ASME, DIN, JIS) coincidan entre la válvula y la tubería.
• Estado de las caras: Limpia las caras de las bridas de la tubería y de la válvula. No debe haber residuos de soldadura, grasa ni óxido.
• Sentido de flujo: Revisa la flecha indicadora en el cuerpo de la válvula para asegurar que el fluido circule en la dirección correcta.

2. Alineación de la Tubería

Este es el paso donde ocurren la mayoría de los errores.

• Paralelismo: Las caras de las bridas deben estar perfectamente paralelas. Forzar una brida con los pernos para corregir una desviación genera una tensión mecánica que puede fracturar el cuerpo de la válvula o causar fugas constantes.
• Espacio suficiente: Asegúrate de que haya espacio para insertar la junta (empaquetadura) sin dañarla.

3. Selección y Colocación de la Junta

• Calidad: Usa una junta nueva y del material adecuado para el fluido (EPDM, NBR, PTFE, grafito, etc.).
• Centrado: Coloca la junta centrada en la cara de la brida. Una junta mal centrada puede obstruir parcialmente el flujo o fallar bajo presión. No utilices selladores líquidos o pastas a menos que el fabricante lo especifique, ya que pueden hacer que la junta se deslice.

4. Inserción y Lubricación de Pernos

• Lubricación: Aplica una capa ligera de lubricante o anti-engrane en las roscas de los pernos y en la cara de la tuerca que hace contacto con la brida. Esto asegura que el torque aplicado se convierta en carga de sellado y no se pierda por fricción.
• Posición: Inserta todos los pernos a mano antes de apretar cualquiera de ellos.

5. El Método de Ajuste Cruzado (Cruceta)

Para evitar que la brida se incline y dañe la junta, el apriete debe realizarse de forma gradual siguiendo un patrón de estrella o cruz.

1. Paso 1: Apriete manual de todos los pernos.
2. Paso 2: Ajustar al 30% del torque final siguiendo el orden numérico del patrón.
3. Paso 3: Ajustar al 60% del torque final.
4. Paso 4: Ajustar al 100% del torque final.
5. Paso final: Realizar una última vuelta circular (en sentido de las agujas del reloj) a todos los pernos para verificar que el torque sea uniforme.

Recomendaciones Adicionales

• Válvulas en posición abierta: Generalmente, es mejor instalar la mayoría de las válvulas (como las de compuerta o mariposa) en posición cerrada para proteger el obturador, aunque algunas especificaciones recomiendan dejarlas ligeramente abiertas para evitar que el sello se pegue durante el torqueado. Consulta el manual del fabricante.
• Soportes: Si la válvula es muy pesada (como las de 6″ en adelante), asegúrate de que tenga soportes independientes para que su peso no recaiga totalmente sobre la tubería.
• Prueba de presión: Realiza una prueba hidrostática gradual para detectar posibles fugas antes de poner el sistema en operación plena.
