Cómo elegir el empaque (gasket) ideal para válvulas bridadas
Elegir el empaque (gasket) correcto para una válvula bridada es crítico para garantizar la hermeticidad y evitar paros no programados. No existe un empaque «universal»; la elección depende de la interacción entre el fluido, la presión y la temperatura.
Para tomar la mejor decisión, puedes guiarte por el acrónimo STAMP (en inglés: Size, Temperature, Application, Media, Pressure).
1. Variables Críticas de Selección
Temperatura ($T$)
Es el factor que más limita la vida útil del empaque.
- Baja temperatura (< 100°C): El caucho (NBR, EPDM) o materiales sintéticos básicos suelen bastar.
- Media temperatura (100°C – 250°C): Se recomienda PTFE (Teflón) o fibras de aramida.
- Alta temperatura (> 250°C): Es necesario el uso de grafito flexible o empaques metálicos/espirometálicos.
Presión ($P$)
El empaque debe resistir la presión interna del sistema sin «reventar» (blow-out).
- Se utiliza el concepto de $P \times T$ (Presión por Temperatura). A mayor presión, menor es la temperatura que el material puede soportar, y viceversa.
- Para presiones altas (Clase 300 en adelante), los empaques de lámina suelen reemplazarse por espirometálicos (Spiral Wound).
Compatibilidad Química (Medio)
El fluido no debe degradar el material.
- Agua/Aire: EPDM o fibras de uso general.
- Hidrocarburos/Aceites: NBR (Nitrilo) o Grafito.
- Químicos agresivos/Ácidos: PTFE (Teflón).

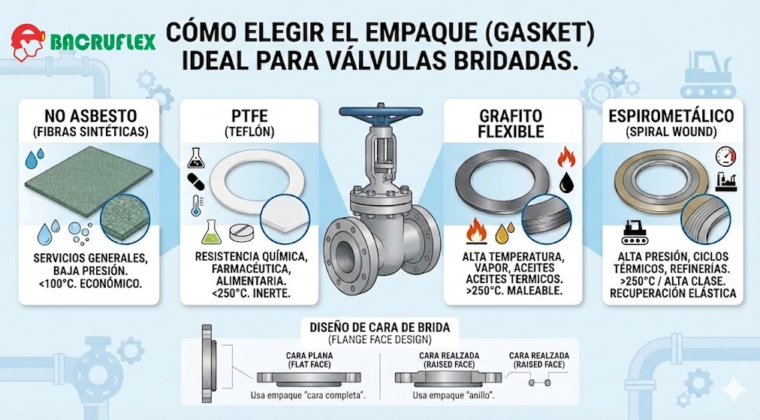

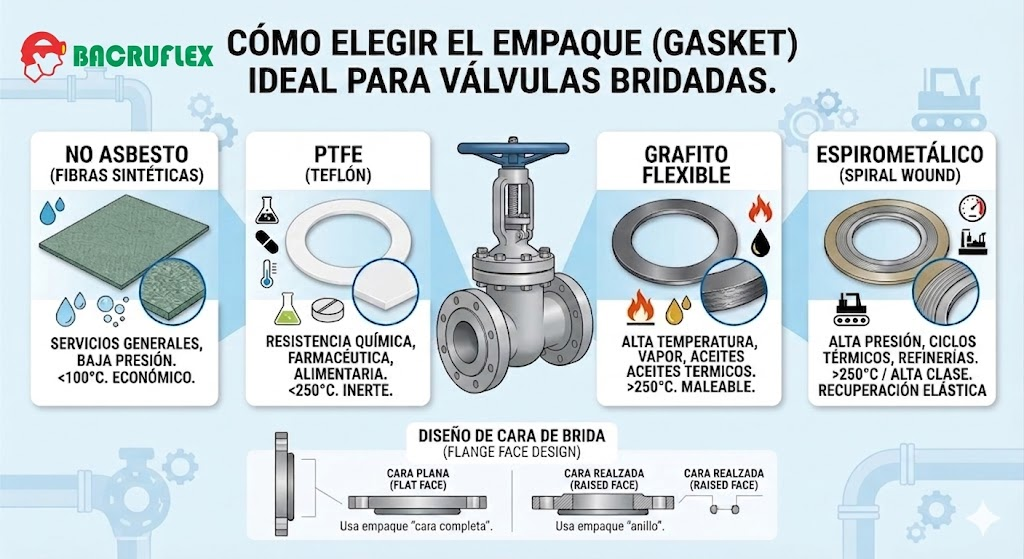

2. Tipos de Empaques Comunes
| Tipo | Uso Recomendado | Ventajas |
| No Asbesto (Fibras sintéticas) | Agua, vapor de baja presión, aire. | Económico y versátil para servicios generales. |
| PTFE (Teflón) | Industrias químicas, alimentarias y farmacéuticas. | Inerte a casi todos los químicos; excelente higiene. |
| Grafito Flexible | Vapor de alta presión, fluidos térmicos. | Soporta temperaturas extremas y es muy maleable. |
| Espirometálicos (Spiral Wound) | Vapor de alta presión, refinerías, minería. | Gran recuperación elástica; ideal para ciclos térmicos. |
3. El Diseño de la Cara de la Brida
La forma de la brida determina qué tipo de empaque comprar:
- Cara Plana (Flat Face – FF): Se usan empaques de «cara completa» (que cubren incluso los agujeros de los pernos). Comunes en bridas de hierro fundido.
- Cara Realzada (Raised Face – RF): Se usan empaques de «anillo» (Ring Gasket) que se asientan solo en la parte elevada. Es el estándar en la mayoría de válvulas industriales de acero.
4. Recomendaciones de Instalación
- Nunca reutilices un empaque: Una vez comprimido, pierde su capacidad de recuperación elástica.
- Limpieza: Asegúrate de que las caras de la brida estén libres de restos de empaques anteriores o grasa.
- Ajuste en Cruz: Aprieta los pernos en una secuencia de estrella (1-2, 3-4…) para aplicar una carga uniforme y evitar deformar el empaque.
Tip Profesional: Si trabajas con vapor o fluidos a alta presión, el empaque espirometálico con anillo de centrado es la opción más segura para evitar desplazamientos durante la instalación.
