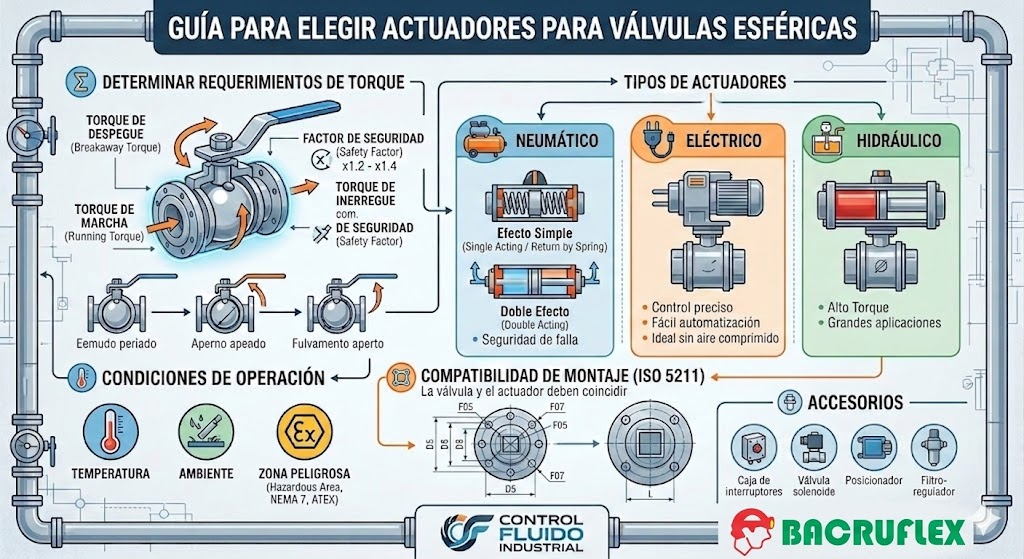

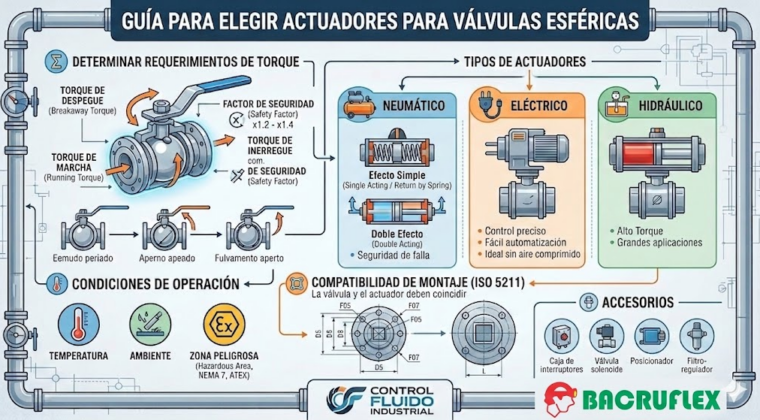

Elegir el actuador adecuado para una válvula esférica es crítico para garantizar la eficiencia operativa y la seguridad del sistema. Esta guía técnica detalla los factores clave para realizar una selección precisa.

1. Determinación del Torque (Par de Torsión)

El primer paso es conocer el torque necesario para mover la esfera. Este valor depende de:

• Torque de despegue (Breakaway): La fuerza necesaria para iniciar el movimiento desde la posición cerrada.
• Torque de marcha: La fuerza necesaria durante el recorrido.
• Factor de Seguridad: Siempre se recomienda añadir un margen de seguridad (generalmente del 20% al 35%) al torque nominal de la válvula para compensar el desgaste, la falta de lubricación o fluidos viscosos.

2. Tipos de Actuadores

Según la fuente de energía disponible y la aplicación, existen tres tipos principales:

Actuadores Neumáticos

Son los más comunes en la industria por su velocidad y durabilidad.

• Efecto Simple (Retorno por Resorte): La presión de aire abre (o cierra) la válvula, y un resorte la regresa a su posición original si se pierde la energía. Ideal para sistemas de Falla Segura (Fail-Safe).
• Doble Efecto: Requiere aire comprimido tanto para abrir como para cerrar.

Actuadores Eléctricos

Ideales cuando no se dispone de líneas de aire comprimido o para un control de posicionamiento más preciso.

• Voltajes: Disponibles en 110V/220V AC o 12V/24V DC.
• Ventaja: Permiten una automatización sencilla con tableros de control PLC.

Actuadores Hidráulicos

Utilizados en válvulas de gran tamaño o aplicaciones que requieren un torque extremadamente alto (como en la industria petrolera o minera).

3. Condiciones de Operación

El entorno dictará los materiales y certificaciones del actuador:

• Ambientes Corrosivos: Requieren recubrimientos de epoxi o cuerpos de acero inoxidable.
• Áreas Clasificadas: Si hay presencia de gases inflamables, el actuador eléctrico debe tener certificación Explosion Proof (NEMA 7).
• Temperatura: Asegúrese de que los sellos (O-rings) del actuador soporten la temperatura ambiente y la del fluido transmitido por conducción.

4. Estándar de Montaje (ISO 5211)

Para que el actuador y la válvula sean compatibles sin necesidad de fabricar soportes especiales, verifique que ambos cumplan con la norma ISO 5211. Esta norma estandariza:

1. El tamaño del cuadro del vástago (ej. 11mm, 14mm).
2. El patrón de pernos del flange (ej. F05, F07).

5. Accesorios Esenciales

Para un control total, considere integrar:

• Caja de Finales de Carrera (Limit Switch Box): Para confirmar visual y remotamente si la válvula está abierta o cerrada.
• Válvula Solenoide: Para controlar el flujo de aire en actuadores neumáticos.
• Posicionador: Si la válvula no solo debe abrir/cerrar, sino regular el flujo (4-20mA).
