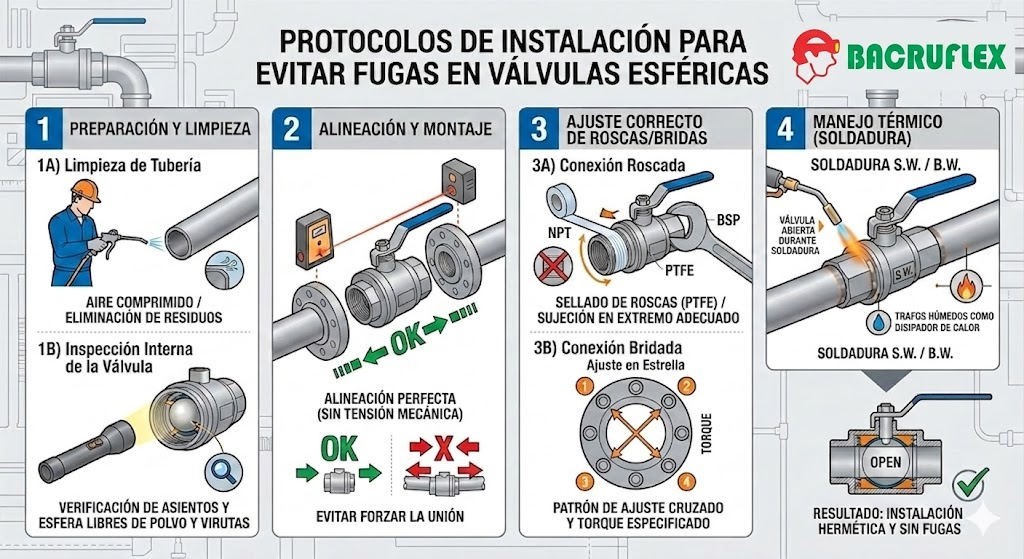

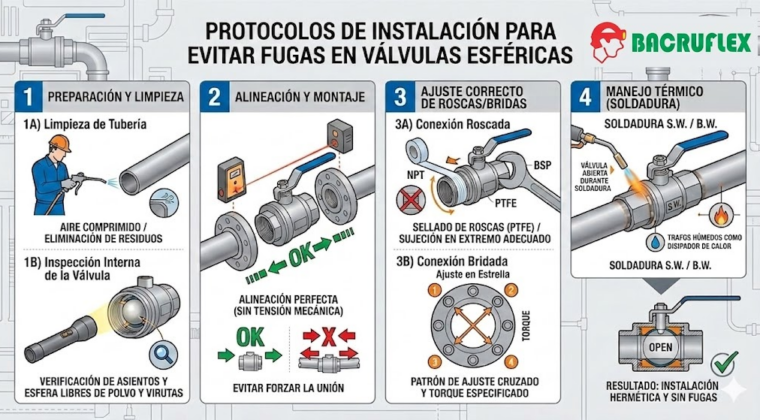

Protocolos de instalación para evitar fugas en válvulas esféricas
La instalación correcta de una válvula esférica (o de bola) es crítica para garantizar la hermeticidad del sistema, especialmente en aplicaciones industriales donde las presiones son elevadas. Una fuga no solo representa una pérdida de recursos, sino un riesgo de seguridad.
Aquí tienes los protocolos esenciales para asegurar una instalación libre de fugas:
1. Preparación y Limpieza (Fase Crítica)
La mayoría de las fugas iniciales ocurren por partículas atrapadas en los asientos de teflón (PTFE) que rayan la esfera.
- Inspección interna: Verifica que no haya residuos de fabricación, virutas metálicas o polvo dentro de la válvula.
- Limpieza de tubería: Realiza un soplado o limpieza interna de los tubos antes de presentar la válvula.
- Alineación: Asegúrate de que las tuberías estén perfectamente alineadas. Forzar una válvula para cerrar una brecha angular genera tensión en el cuerpo, provocando fugas en las uniones roscadas o bridadas.
2. Protocolo según el tipo de Conexión
A. Conexiones Roscadas (NPT/BSP)
- Sentido del sellante: Aplica cinta de teflón o sellador líquido siempre en el sentido de la rosca.
- Herramienta correcta: Utiliza siempre una llave de fuerza en el extremo de la válvula que se está enroscando.Error común: Sujetar el extremo opuesto de la válvula mientras se aprieta el otro lado. Esto puede torcer el cuerpo de la válvula y comprometer el sellado interno de los asientos.
B. Conexiones Bridadas
- Ajuste en estrella: Los pernos deben apretarse siguiendo un patrón cruzado (en estrella) para asegurar una presión uniforme sobre el empaque (gasket).
- Torque especificado: No sobrepases el torque recomendado por el fabricante, ya que puedes deformar el empaque y crear caminos de fuga.
3. Manejo de la Temperatura (Soldadura)
Si la válvula es para soldar (Socket Weld o Butt Weld), el calor es el enemigo principal de los sellos internos.
- Válvula abierta: Mantén siempre la válvula en posición abierta durante la soldadura para disipar el calor y evitar que los asientos se deformen.
- Protección térmica: Envuelve el cuerpo de la válvula con trapos húmedos para actuar como disipador de calor mientras sueldas los extremos.
- Enfriamiento natural: No sumerjas la válvula en agua fría inmediatamente después de soldar; deja que se enfríe al aire para evitar choques térmicos en el metal.
4. Verificación del Empaque del Prensaestopas (Stem Packing)
A veces la fuga no está en los extremos, sino en el vástago (la parte que gira).
- Ajuste post-instalación: Durante el transporte o la instalación, la tuerca del prensaestopas puede aflojarse ligeramente. Si detectas humedad en el vástago, realiza un ajuste de un cuarto de vuelta a la tuerca del seguidor.
5. Pruebas de Estanqueidad (Puesta en marcha)
Antes de la operación plena, sigue este orden:
- Purga de aire: Llena el sistema lentamente para evitar golpes de ariete.
- Prueba de burbujas: Aplica una solución jabonosa en las uniones externas para detectar fugas de gas o aire.
- Ciclo de asentamiento: Abre y cierra la válvula 2 o 3 veces bajo presión moderada para que los asientos se terminen de acomodar contra la esfera.
Nota técnica: En sistemas de alta presión, recuerda que las válvulas esféricas son de cierre rápido. Operarlas con demasiada velocidad puede generar picos de presión que dañen los sellos aguas arriba o abajo del sistema.
