Los 5 tipos de válvulas esféricas más comunes en la industria

Los 5 tipos de válvulas esféricas más comunes en la industria

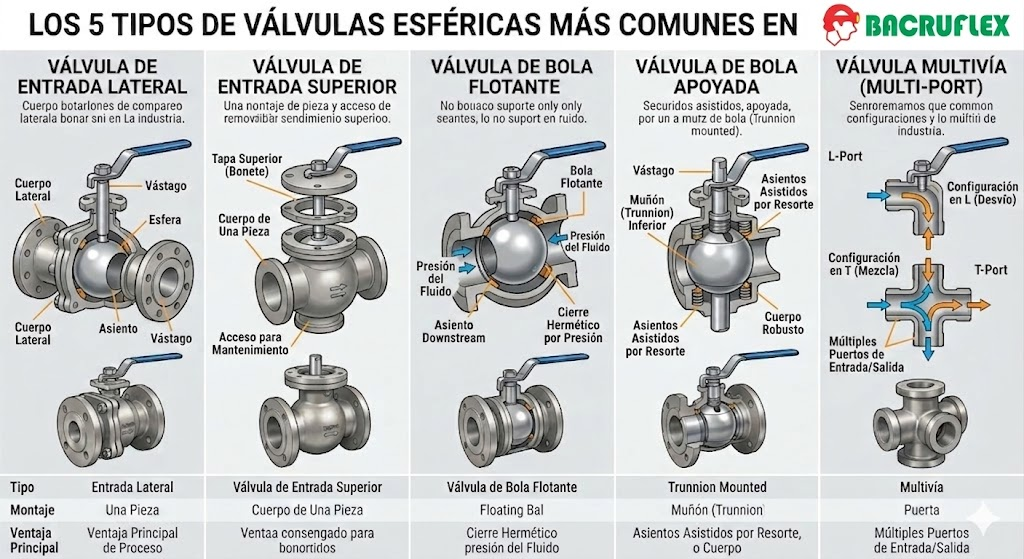

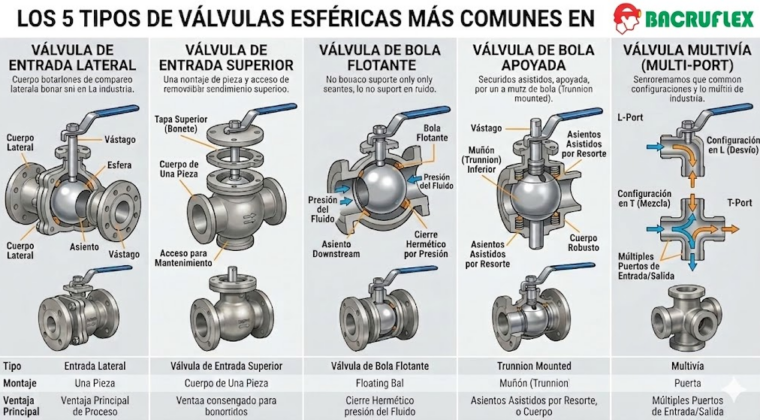

En el sector industrial, las válvulas de bola o esféricas son fundamentales debido a su capacidad de cierre rápido y su excelente hermeticidad. Aunque el concepto básico es un obturador en forma de esfera que gira $90^{\circ}$, existen variaciones críticas según su diseño y montaje.

Aquí te presento los 5 tipos más comunes y sus aplicaciones principales:

1. Válvula de Entrada Lateral (Side Entry)

Es el diseño más extendido. El cuerpo de la válvula está compuesto por dos o tres piezas que se ensamblan lateralmente.

• Características: Son fáciles de fabricar y muy versátiles.
• Uso común: Aplicaciones generales en plantas de tratamiento de agua, procesos químicos y sistemas de aire comprimido.
• Ventaja: Su mantenimiento es relativamente sencillo al permitir el desarme de las piezas laterales para acceder a los sellos.

2. Válvula de Entrada Superior (Top Entry)

A diferencia de la anterior, el acceso a los componentes internos se realiza retirando una tapa superior (bonete).

• Características: Permite el mantenimiento e inspección sin necesidad de desmontar la válvula de la tubería.
• Uso común: Instalaciones donde el desmontaje de la línea es costoso o peligroso, como en oleoductos o procesos de alta presión.

3. Válvula de Bola Flotante (Floating Ball)

En este modelo, la bola no está fijada por un eje inferior, sino que «flota» entre dos asientos de sellado.

• Funcionamiento: La presión del fluido empuja la bola contra el asiento aguas abajo, lo que garantiza la estanqueidad.
• Limitación: A presiones muy altas o diámetros muy grandes, la carga sobre los asientos puede ser excesiva, dificultando el giro.
• Uso común: Sistemas de baja y media presión y diámetros pequeños.

4. Válvula de Bola Apoyada (Trunnion Mounted)

Para solucionar las limitaciones del diseño flotante, la bola se fija mediante un eje inferior (muñón) y un eje superior.

• Funcionamiento: La bola permanece en su posición y son los asientos los que se mueven por la presión del fluido contra la esfera.
• Ventaja: Requiere mucho menos torque (fuerza) para operar, incluso bajo presiones extremas.
• Uso común: Industria del gas y petróleo (Oil & Gas) y aplicaciones de gran escala.

5. Válvula de Tres o Cuatro Vías (Multi-port)

Estas válvulas no solo abren o cierran el paso, sino que permiten desviar o mezclar flujos.

• Configuraciones: Las más comunes son en forma de «L» (desvío de flujo de una línea a otra) o en forma de «T» (mezcla de fluidos o flujo simultáneo).
• Uso común: Plantas de procesos donde se requiere simplificar el sistema de tuberías eliminando la necesidad de múltiples válvulas de dos vías.

Resumen comparativo
