Cómo asegurar un sellado perfecto en tus sistemas hidráulicos

Cómo asegurar un sellado perfecto en tus sistemas hidráulicos

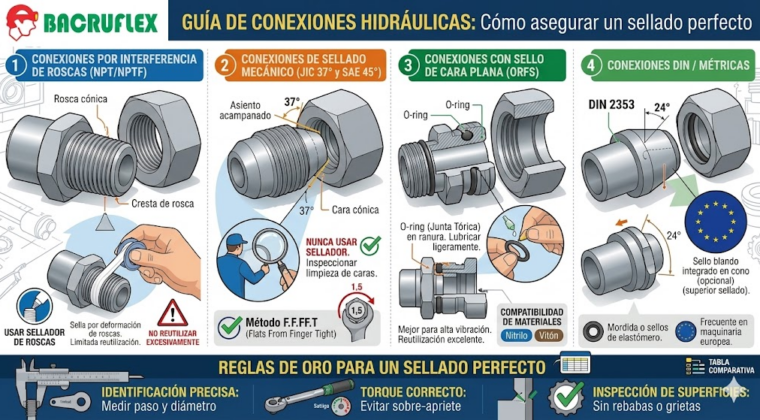

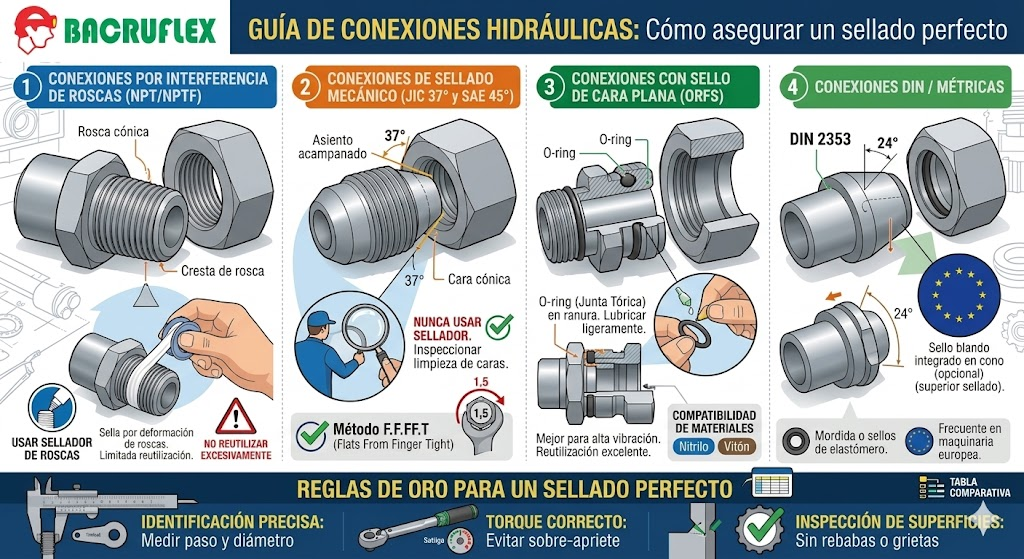

Para lograr un sellado perfecto en sistemas hidráulicos, no basta con apretar las piezas; es fundamental comprender que existen diferentes mecanismos de sellado. Utilizar la conexión incorrecta o exceder el torque puede provocar fugas costosas o fallas críticas en la maquinaria.

A continuación, se detallan los tipos de conexiones más comunes y los principios para garantizar su hermeticidad.

1. Conexiones por Interferencia de Roscas (NPT/NPTF)

Estas conexiones sellan mediante la deformación de las roscas al apretarse. Son comunes en sistemas de baja y media presión.

• Mecanismo: La rosca es cónica. Al enroscarse, los flancos de la rosca macho y hembra se comprimen.
• Punto clave: Requieren el uso de selladores (cinta teflón o pastas selladoras) para llenar los vacíos en la cresta de la rosca.
• Riesgo: Son propensas a fugas si se desensamblan y vuelven a armar frecuentemente, ya que la rosca se deforma permanentemente.

2. Conexiones de Sellado Mecánico (JIC 37° y SAE 45°)

Utilizan el contacto metal-con-metal entre dos superficies anguladas para crear el sello.

• Mecanismo: El extremo macho tiene un cono y la hembra un asiento acampanado. Al apretar la tuerca, ambas superficies se presionan.
• JIC (Joint Industry Council): Es el estándar más utilizado en hidráulica de alta presión. El ángulo de la cara es de 37°.
• Punto clave: No requieren sellador de roscas. La limpieza de las caras de contacto es vital; cualquier raya o suciedad impedirá el sellado.

3. Conexiones con Sello de Cara Plana (ORFS)

Consideradas las mejores para aplicaciones de alta vibración y presiones extremas.

• Mecanismo: El conector macho tiene una cara plana con una ranura donde se aloja un O-ring (junta tórica). La hembra tiene una cara plana sólida.
• Ventaja: El sellado lo hace el O-ring, no el metal ni la rosca, lo que permite absorber vibraciones sin aflojarse.
• Punto clave: Siempre inspeccione que el O-ring no esté pellizcado o seco. Se recomienda lubricarlo ligeramente antes del ensamblaje.

4. Conexiones DIN / Métricas

Muy comunes en maquinaria de origen europeo. Utilizan un sistema de «mordida» o sellos de elastómero.

• Mecanismo: Suelen usar un cono de 24° (DIN 2353). Algunos modelos incluyen un sello blando integrado en el cono para asegurar que no haya fugas incluso bajo picos de presión.

Reglas de Oro para un Sellado Perfecto

1. Identificación Correcta

Nunca asuma que una rosca «parece» ser de un tipo. Use un calibrador de roscas (peine) y un vernier para medir el paso y el diámetro. Confundir una rosca NPT con una BSPT es un error común que destruye el componente.

2. El Torque Justo

El error más frecuente es el sobre-apriete.

• En conexiones JIC: Use el método de «Flats From Finger Tight» (F.F.F.T). Apriete con la mano y luego gire una cantidad específica de caras de la tuerca con la llave (generalmente de 1 a 1.5 caras).
• En ORFS: El torque excesivo puede aplastar el O-ring o deformar la cara plana.

3. Inspección de Superficies

Antes de conectar, verifique:

• Ausencia de rebabas o virutas metálicas.
• Que los O-rings no tengan grietas (o «piel de naranja»).
• Que no existan marcas radiales en los asientos de 37°.

4. Compatibilidad Química

Asegúrese de que el material del sello (Nitrilo, Vitón, EPDM) sea compatible con el fluido hidráulico utilizado y la temperatura de operación. El Vitón, por ejemplo, es superior para altas temperaturas pero más costoso.
