¿Qué significan los códigos y normativas en las mangueras industriales de alta presión?
Entender los códigos impresos en una manguera industrial de alta presión es vital para la seguridad y la eficiencia operativa. No son solo números al azar; cada segmento revela la capacidad de resistencia, el material y las normativas internacionales que respalda el fabricante.
Aquí te explico cómo descifrar estos códigos y qué normativas son las más comunes:

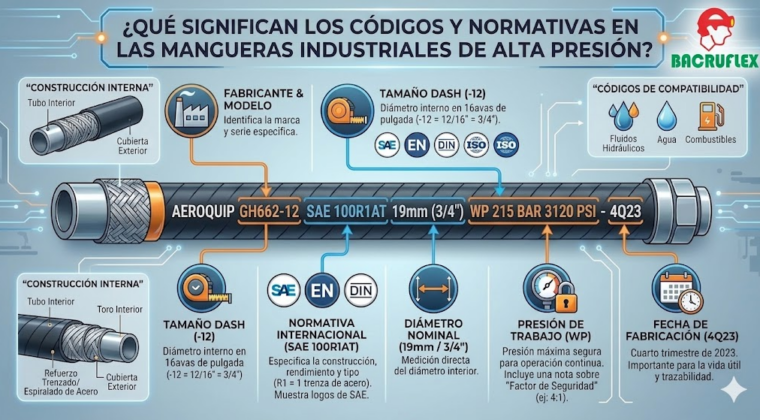

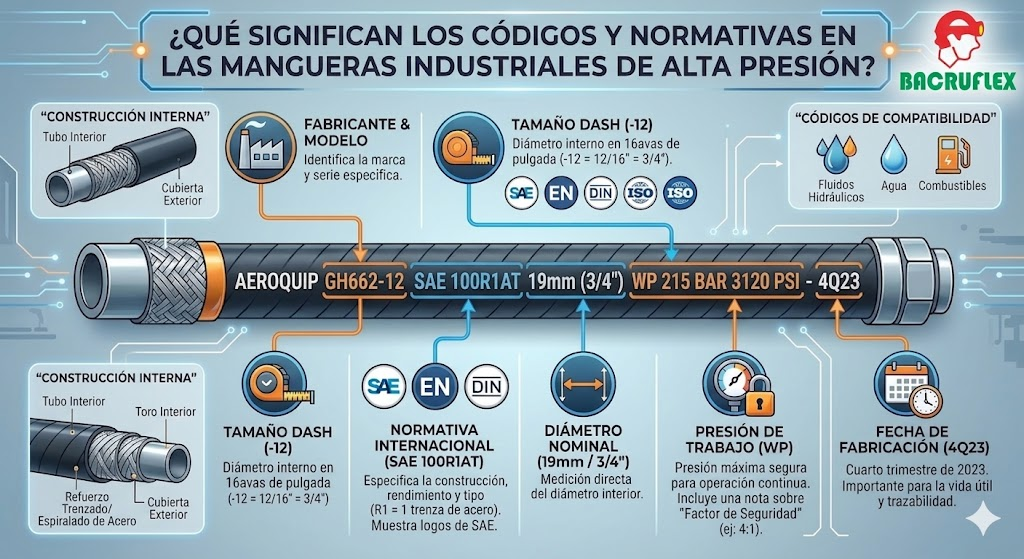

1. Desglose de la Nomenclatura Estándar
Generalmente, la información se presenta en una «línea de trazabilidad» a lo largo de la manguera que incluye:
- Nombre del Fabricante: La marca que garantiza la calidad del producto.
- Diámetro Interno (Dash Size): Se mide comúnmente en dieciseisavos de pulgada. Por ejemplo, un código -08 significa $8/16″$, lo que equivale a 1/2″.
- Presión de Trabajo (Working Pressure): Es la presión máxima recomendada para operar de forma constante. Se expresa en PSI (libras por pulgada cuadrada) o Bar.
- Fecha de Fabricación: Crucial para conocer la vida útil remanente, ya que el caucho se degrada con el tiempo.
2. Principales Normativas Internacionales
Las mangueras se fabrican bajo estándares que aseguran que todos los componentes sean compatibles y seguros bajo condiciones extremas.
SAE (Society of Automotive Engineers)
Es la norma más común en América. Define los requisitos de construcción y rendimiento.
- SAE 100R1 / 100R2: Mangueras reforzadas con una o dos trenzas de acero para presiones medias y altas.
- SAE 100R12 / R13 / R15: Diseñadas para presiones extremadamente altas y aplicaciones de servicio pesado (4 a 6 espirales de acero).
EN (European Norm) / DIN (Deutsche Industrie Norm)
Son los estándares europeos, a menudo más exigentes en cuanto a la presión que los SAE.
- EN 853: Equivalente a las trenzadas (1SN, 2SN).
- EN 856: Equivalente a las de alta presión con refuerzo en espiral (4SP, 4SH).
ISO (International Organization for Standardization)
Busca unificar los criterios globales. La norma ISO 18752 es moderna y clasifica las mangueras por su presión de trabajo constante, independientemente del diámetro.
3. Factores Críticos en los Códigos
Al leer la manguera, presta atención a estos tres conceptos que a menudo se confunden:
- Presión de Trabajo vs. Presión de Ruptura: La presión de ruptura suele ser 4 veces mayor que la de trabajo (factor de seguridad 4:1). Nunca operes basándote en la presión de ruptura.
- Compatibilidad Química: Algunos códigos indican si el tubo interno es apto para aceites hidráulicos, agua, químicos agresivos o combustibles.
- Radio de Curvatura: Especifica cuánto se puede doblar la manguera sin comprometer su estructura interna. Superar este límite causa fallas prematuras por fatiga del refuerzo metálico.
4. Tipos de Refuerzo (La estructura interna)
Los códigos también nos dicen cómo está construida la manguera por dentro:
- Trenzado (Braided): Alambres de acero cruzados. Ideales para flexibilidad.
- Espiralado (Spiral): Alambres enrollados de forma paralela en capas opuestas. Son las que soportan las presiones más altas y los impulsos hidráulicos más violentos.
