Todo lo que necesitas saber sobre los acoples Camlock
Los acoples Camlock, también conocidos como acoples de leva y ranura, son uno de los sistemas de conexión más versátiles y utilizados en la industria para el transporte de fluidos y materiales a granel. Su popularidad se debe a que no requieren herramientas para su conexión, lo que optimiza los tiempos de operación.
Aquí tienes una guía técnica completa sobre su funcionamiento, tipos y materiales.

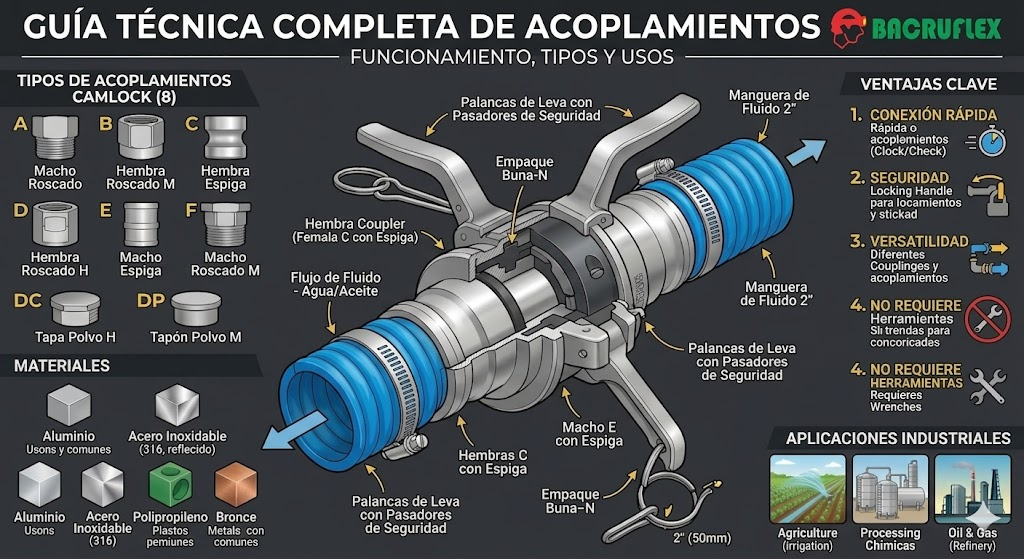

## 1. ¿Cómo funcionan?
El sistema se basa en un principio de palanca y presión. Se compone de una parte «macho» (adaptador) que se inserta en una parte «hembra» (acoplador). Al cerrar las palancas laterales del acoplador, estas encajan en la ranura del adaptador, comprimiendo un empaque interno que garantiza un sellado hermético.
## 2. Tipos de Acoples Camlock
Existen ocho configuraciones estándar, identificadas por letras, que permiten realizar diferentes tipos de conexiones:
Tipo
Descripción
Uso común
Tipo A
Adaptador macho con rosca hembra.
Conexión a tuberías roscadas.
Tipo B
Acoplador hembra con rosca macho.
Conexión a mangueras con terminal hembra.
Tipo C
Acoplador hembra con espiga para manguera.
El más común para extremos de manguera.
Tipo D
Acoplador hembra con rosca hembra.
Montaje fijo en salidas de tanques.
Tipo E
Adaptador macho con espiga para manguera.
Extremos de manguera que requieren rapidez.
Tipo F
Adaptador macho con rosca macho.
Conexión a bombas o maquinaria.
Tipo DC
Tapón de polvo (Dust Cap) hembra.
Sella adaptadores machos cuando no se usan.
Tipo DP
Tapón de polvo (Dust Plug) macho.
Sella acopladores hembras para evitar suciedad.
## 3. Materiales y Aplicaciones
La elección del material depende estrictamente del fluido y el entorno de trabajo:
Aluminio: Ligero y económico. Ideal para agua, petróleo y mezclas agrícolas.
Acero Inoxidable (316): Alta resistencia a la corrosión y químicos. Esencial en la industria química, farmacéutica y alimentaria.
Polipropileno: Resistente a químicos ácidos y fertilizantes. Se usa donde el metal no es apto, pero tiene menor resistencia a la presión.
Bronce: Muy resistente a la corrosión marina. Ideal para aplicaciones de agua salada y transferencia de combustible.
## 4. Ventajas Clave
Velocidad: Conexión y desconexión en segundos.
Seguridad: El diseño de leva evita desconexiones accidentales bajo vibración.
Mantenimiento: El único componente de desgaste suele ser el empaque (Buna-N, Viton, EPDM), el cual es fácil de reemplazar.
Versatilidad: Compatibilidad global bajo normas estándar (MIL-C-27487 o A-A-59326).
## 5. Consideraciones de Seguridad
Nota Importante: Los acoples Camlock no son aptos para servicios de vapor o aire comprimido a alta presión. Para aplicaciones críticas de alta presión, se recomienda el uso de pasadores de seguridad en las palancas para evitar aperturas accidentales por golpe de ariete o vibraciones intensas.
