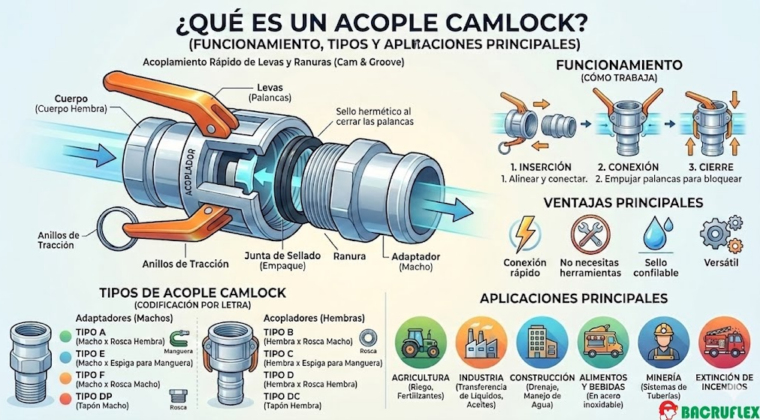

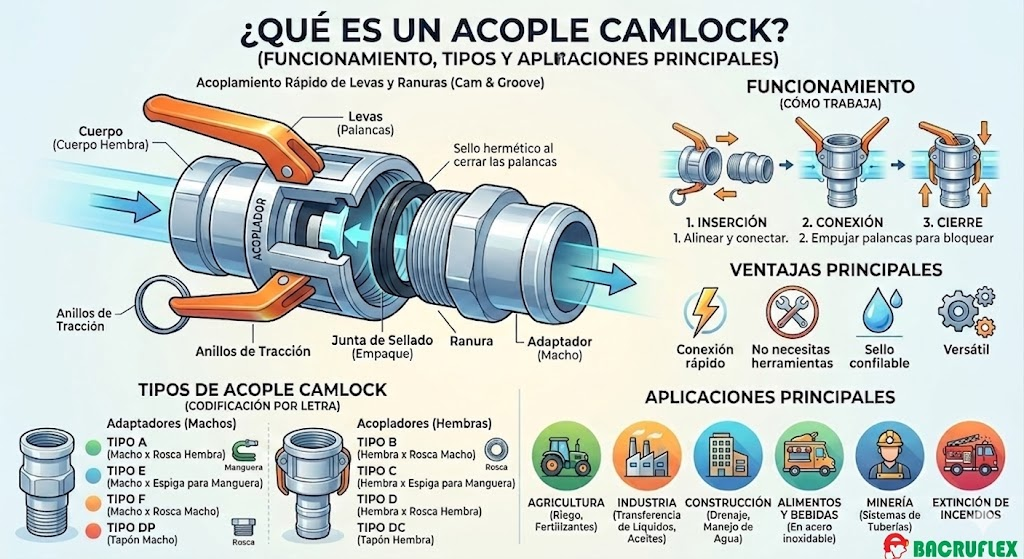

¿Qué es un acople Camlock? Funcionamiento, tipos y aplicaciones principales
Un acople Camlock, también conocido como acoplamiento de levas y ranuras (cam and groove), es un sistema de conexión rápida utilizado para unir o desconectar mangueras y tuberías de forma segura, sin necesidad de herramientas.
Es uno de los estándares más utilizados en la industria debido a su fiabilidad y facilidad de uso.
1. Funcionamiento
El mecanismo se basa en la unión de una parte macho (adaptador) y una parte hembra (acoplador).
- El proceso: Se inserta el adaptador dentro del acoplador. Al cerrar las palancas o «levas» laterales de la parte hembra, estas encajan en una ranura circunferencial del macho, ejerciendo presión sobre un empaque interno (junta) para crear un sello hermético.
- Seguridad: La presión interna del fluido ayuda a mantener las levas en su lugar, aunque en aplicaciones críticas se suelen usar clips de seguridad para evitar aperturas accidentales.
2. Tipos de Acoples Camlock
Los acoples se clasifican por letras, según si son machos, hembras, roscados o con espiga para manguera:
| Tipo | Descripción |
| Tipo A | Adaptador macho con rosca hembra. |
| Tipo B | Acoplador hembra con rosca macho. |
| Tipo C | Acoplador hembra con espiga para manguera (hose shank). |
| Tipo D | Acoplador hembra con rosca hembra. |
| Tipo E | Adaptador macho con espiga para manguera. |
| Tipo F | Adaptador macho con rosca macho. |
| Tipo DC | Tapón de polvo (hembra) para cerrar extremos machos. |
| Tipo DP | Tapón de polvo (macho) para cerrar extremos hembras. |
3. Materiales Comunes
La elección del material depende del fluido y la presión de trabajo:
- Aluminio: Ligero y económico; ideal para agua o aceites ligeros.
- Acero Inoxidable (316): Resistente a la corrosión y químicos agresivos; común en minería y alimentos.
- Polipropileno / Nylon: Para químicos ácidos y fertilizantes.
- Bronce: Muy utilizado en aplicaciones marinas para evitar la corrosión por salinidad.
4. Aplicaciones Principales
Debido a su versatilidad, se encuentran en múltiples sectores:
- Minería y Construcción: Transferencia de agua, lodos y fluidos abrasivos.
- Industria Química y Petrolera: Carga y descarga de camiones cisterna y tanques de combustible.
- Agricultura: Sistemas de riego y transferencia de fertilizantes líquidos.
- Alimentos y Bebidas: Versiones en acero inoxidable para el manejo de líquidos potables o ingredientes.
- Extinción de Incendios: Conexiones rápidas en motobombas y equipos de emergencia.
Consideraciones Técnicas
- Presión: No se recomiendan para sistemas de aire comprimido o vapor a alta presión, ya que una apertura accidental bajo presión de gas es peligrosa.
- Empaques: El material del sello (Buna-N, Viton, EPDM) debe ser compatible con el líquido para evitar fugas.
