Cómo medir correctamente el tamaño de un acople camlock
Medir correctamente un acople camlock es fundamental para asegurar un sellado hermético y evitar fugas bajo presión. Aunque existen diferentes tipos (A, B, C, D, E, F, DC y DP), el método de medición se divide principalmente en dos partes: el diámetro del acople y el tipo de rosca.
Aquí tienes los pasos para obtener una medida precisa:

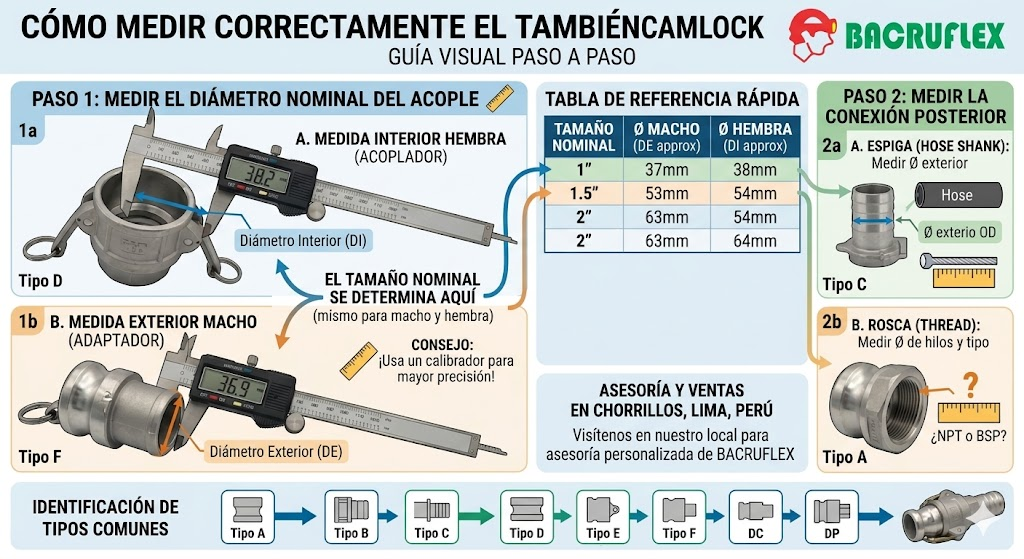

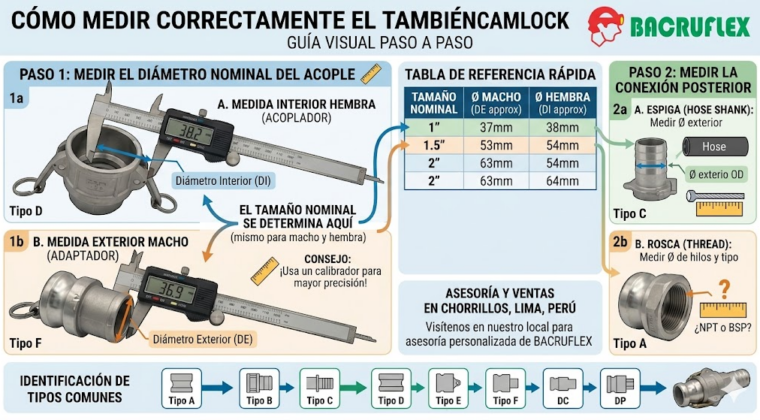

1. Medir el diámetro nominal (Tamaño del acople)
El tamaño de un camlock se define por el diámetro de su cara de conexión, no necesariamente por el ancho total de la pieza.
- Para la parte Hembra (Acoplador): Mide el diámetro interior (DI) del orificio donde entra el adaptador macho.
- Para la parte Macho (Adaptador): Mide el diámetro exterior (DE) de la punta (la parte que se inserta).
Tabla de referencia rápida:
A continuación, se detallan las medidas estándar para identificar el tamaño nominal:
| Tamaño Nominal | Diámetro Macho (aprox.) | Diámetro Interior Hembra (aprox.) |
| 1/2″ (15mm) | 24 mm | 25 mm |
| 3/4″ (20mm) | 32 mm | 33 mm |
| 1″ (25mm) | 37 mm | 38 mm |
| 1 1/4″ (32mm) | 45 mm | 46 mm |
| 1 1/2″ (40mm) | 53 mm | 54 mm |
| 2″ (50mm) | 63 mm | 64 mm |
| 3″ (75mm) | 92 mm | 93 mm |
| 4″ (100mm) | 120 mm | 121 mm |
2. Medir la conexión posterior (Rosca o Espiga)
Una vez que sabes el tamaño del acople, debes medir el extremo que se conecta a la tubería o manguera:
- Si es tipo Espiga (Hose Shank): Mide el diámetro exterior del vástago que entra en la manguera. Debe coincidir con el diámetro interno de tu manguera.
- Si es de Rosca:
- Mide el diámetro de los hilos con un calibrador (vernier).
- Identifica si es NPT (cónica, común en América) o BSP (paralela o cónica, común en Europa y algunos sectores industriales en Perú).
3. Identificación del Tipo
Para que la medición sea útil en una compra o inventario, recuerda que la letra determina la configuración:
- Tipo A: Macho con rosca hembra.
- Tipo B: Hembra con rosca macho.
- Tipo C: Hembra con espiga para manguera.
- Tipo D: Hembra con rosca hembra.
- Tipo E: Macho con espiga para manguera.
- Tipo F: Macho con rosca macho.
Consejo Pro: Siempre verifica el material (aluminio, acero inoxidable, polipropileno o bronce) y el estado del empaque (buna-N, vitón o EPDM) en la parte hembra, ya que un empaque desgastado puede hacer que la medida parezca incorrecta al no ajustar con firmeza.
